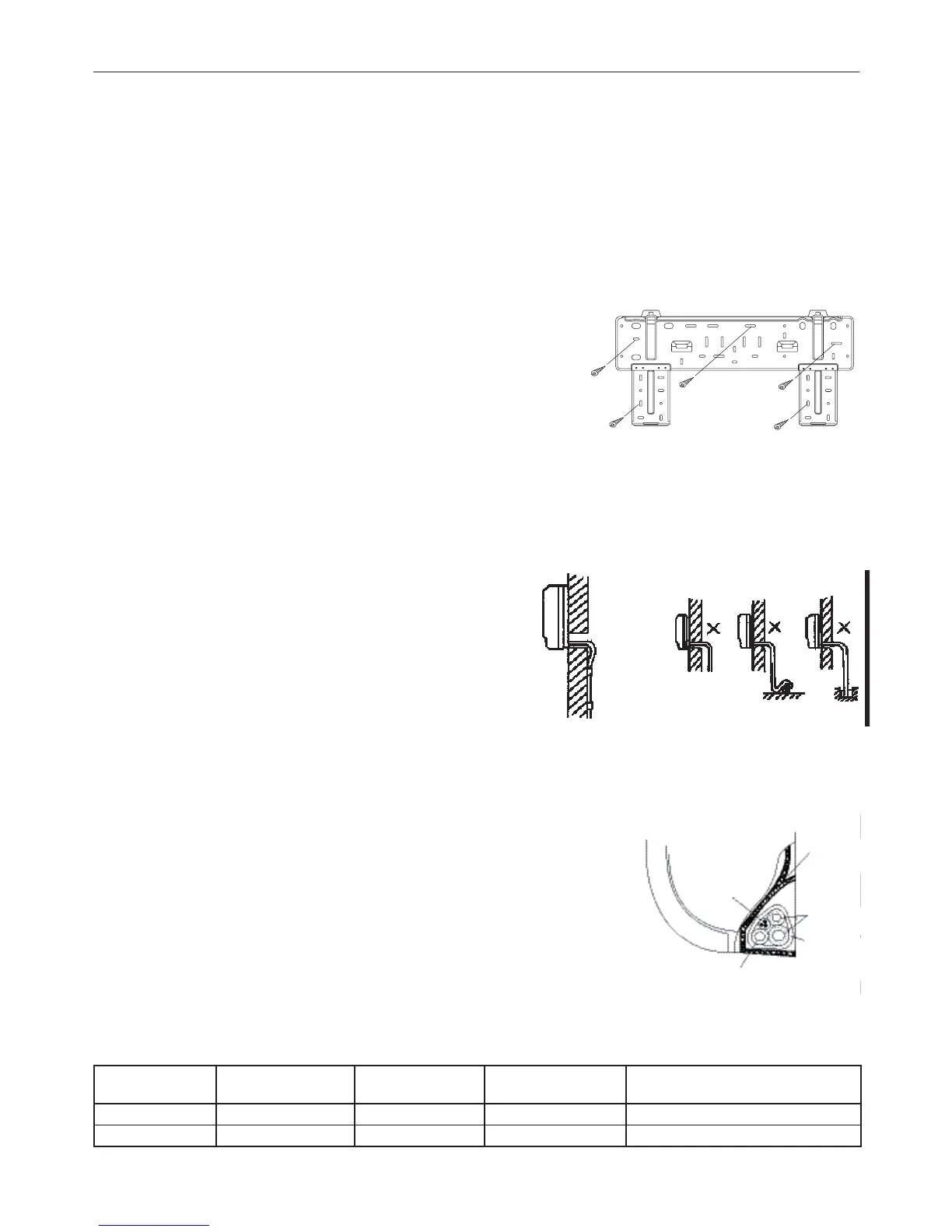

1. Colocación de la placa de instalación
1. Coloque la placa de instalación horizontalmente sobre algú elemento estructural de la pared y de modo que quede sitio a su
alrededor.
2. Si la pared es de ladrillo, hormigón o similar,perfore en ella ocho (8) orificios de 5 mm de diámetro. Introduzca tacos de anclaje
para los tornillos de montaje adecuados.
3. Monte la placa de instalación en la pared con ocho (8) tornillos de tipo "A".
Monte la placa de instalación y taladre los orificios en la pared teniendo en cuenta la estructura de ésta y los puntos de montaje
correspondientes de la placa. (Salvo indicación en contrario, las dimensiones se dan en mm.)
2. Taladre un orificio en la pared
1. Determine las posiciones de los orificios de acuerdo con el diagrama de la figura 5. Taladre un (1) orificio (O 65 mm) ligeramen
-
te inclinado hacia el exterior.
2. Utilice siempre un pasamuros cuando el orificio atraviese una rejilla o chapa metálica o similar.
3. Instalación de las tuberías de conexión y desagüe
Desague
1. Tienda el manguito de desagüe con pendiente hacia
abajo. No lo coloque en ninguna
de las posiciones ilustradas a continuación.
2. Si prolonga el tubo de desagüe, aisle la pieza de conexión de la prolongación con
una funda protectora; no deje suelto el tubo de desagüe.
Tubo de conexión
1. Para sacar los tubos por la izquierda o la derecha, retire las tapas semipunzonadas correspondientes del panel lateral.
• Explique al cliente que debe guardar la tapa de las tuberías por si fuera preciso volver a utilizarla en caso de traslado del apara
-
to.
2. Para sacar las tuberías derecha o izquierda por detrás, siga estas instrucciones. Doble el tubo de conexión para que discurra a
43 mm de la pared o menos.
3. Sujete el extremo del tubo de conexión. (Consulte Apretado de las conexiones en CONEXIÓN DE LAS TUBERÍAS DE REFRI-
GERANTE)
Instalación de la unidad interior
1. Pase el tubo por el orificio de la pared.
2. Coloque la garra superior de la parte trasera de la unidad i nterior en el
gancho superior de la placa y mueva la unidad hacia los lados para com-
probar que ha quedado bien enganchada.
3. Podrá conectar cómodamente las tuberías levantando la unidad con una
almohadilla dispuesta entre ella y la pared. Retírela después de tender las
tuberías.
4. Empuje la parte inferior de la unidad hacia la parte superior de la pared. A continuación, muévala hacia los lados y en vertical
para comprobar que está enganchada firmemente.
Empaquetado de los tubos
Una los tubos, los cables de conexión y el desagüe con cinta bien apretada y extendida de
forma uniforme, como ilustra la figura 10.El agua condensada de la parte trasera de la uni-
dad se recoge en un recipiente y es evacuada fuera de la habitación. No coloque nada en
el recipiente.
IMPORTANTE
• Conecte primero la unidad interior y después la exterior.
• No saque los tubos directamente por detrás de la unidad interior.
• Tenga cuidado para no dejar flojo el tubo de desagüe.
• Aisle térmicamente ambas tuberías auxiliares.
• Asegúrese de que el tubo de desagüe se encuentra en la parte más baja del conjunto.Si
lo coloca por encima, la bandeja de vaciado podría rebosar hacia el interior de la unidad.
• No cruce el cable de alimentación eléctrica ni lo trence con otros cables.
• Tienda el tubo de desagüe hacia abajo, de forma que el agua condensada fluya sin obstáculos.
8. INSTALACIÓN
Unidad interior
Recolector de
condensado
Cables eléctricos
Descarga condensado
Cinta
aislante
Tubería para
el refrigerante
Capacidad en (W) Longitud del tubo de
conexion minima (m)
Longitud del tubo
de conexion L(m)
Diferencia en el nivel
H (m)
Cantidad extra de refrigerante que se
debe cargar (g/m), si L(m) > 5 m
2600 W ~ 5300 W
5 15 10 20
7000 W 5 25 10 50
