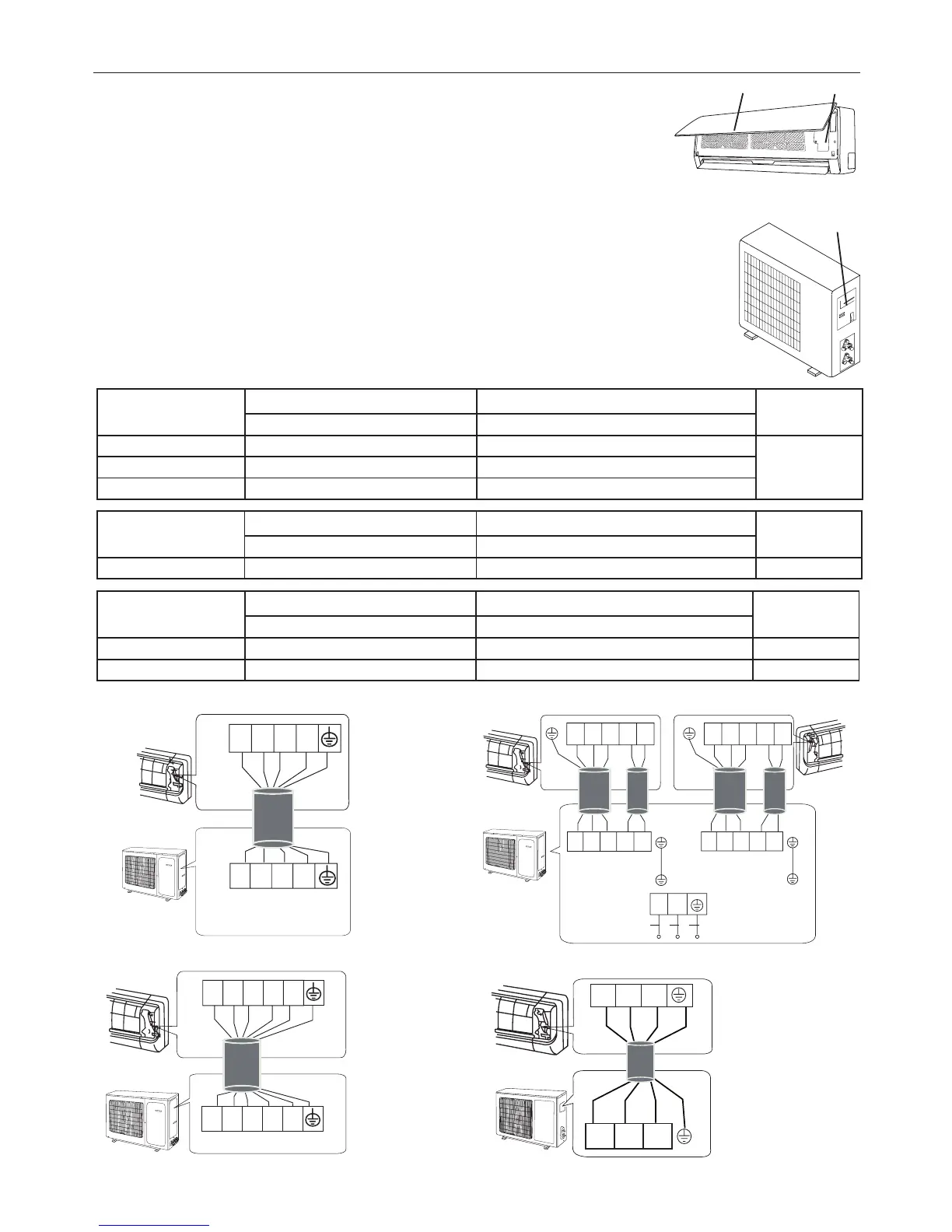

8. INSTALACIÓN
Conexiones electricas
Conecte el cable a la unidad interior
1. El cable de conexión interior-exterior debe ser del tipo adecuado.
2. Levante el panel de la unidad interior y retire el tomillo; a continuación retire la tapa de la ventanila.
3. Conecte los cables a los terminales de acuerdo con sus marcas.
4. Cubra los cables que no se conecten con cinta aislante, de forma que no toquen ningún componen
te eléctrico.
Conecte el cable a la unidad exterior
1. Retire la tapa de los componentes eléctricos de la unidad exterior.
2. Conecte los cables a los terminales siguiendo los números de identificación de los bloques de termi
nales interior y exterior.
3. Para impedir que entre agua, forme un bucle descendente con el cable, como ilustra el diagrama de
instalación de las unidades interior y exterior.
4. Aisle los cables no utilizados (conductores) con cinta de PVC. Dispóngalos de forma que no toquen
ningún componente eléctrico o metálico.
Cables específicos
UNIDAD INTERIOR
Panel Cables de conexiòn
Cubierta
UNIDAD EXTERIOR
ON/OFF MONO
Capacidad (W)
Cable de conexión de la alimentación Cable de conexión unidades interior y exterior Alimentación
principal
Sección Sección
2600 W, 3500 W 1,5 mm² x 3 1,5 mm² x 5
A la unidad
interior
5300 W 2,5 mm² x 3 2,5 mm² x 3 + 1,5 mm² x 2
7000 W 2,5 mm² x 3 2,5 mm² x 3 + 1,5 mm² x 3
ON/OFF MONO: 2600 W, 3500 W, 5300 W ON/OFF DUAL: (2 X 2600 W), (2600 W + 3500 W), (2 X 3500 W)
ON/OFF DUAL
Capacidad (W)
Cable de conexión de la alimentación Cable de conexión unidades interior y exterior Alimentación
principal
Sección Sección
2600 W, 3500 W 1,5 mm² x 3 1,5 mm² x 6
A la unidad exterior
DC INVERTER MONO
Capacidad (W)
Cable de conexión de la alimentación Cable de conexión unidades interior y exterior Alimentación
principal
Sección Sección
2600 W 1,5 mm² X 3 1,5 mm² x 4
A la unidad interior
3500 W ~ 7000 W 2,5 mm² X 3 2,5 mm² x 4 A la unidad interior
ON/OFF MONO: 7000 W DC INVERTER MONO: MOD. 2600 W, 3500 W, 5300 W, 7000 W
