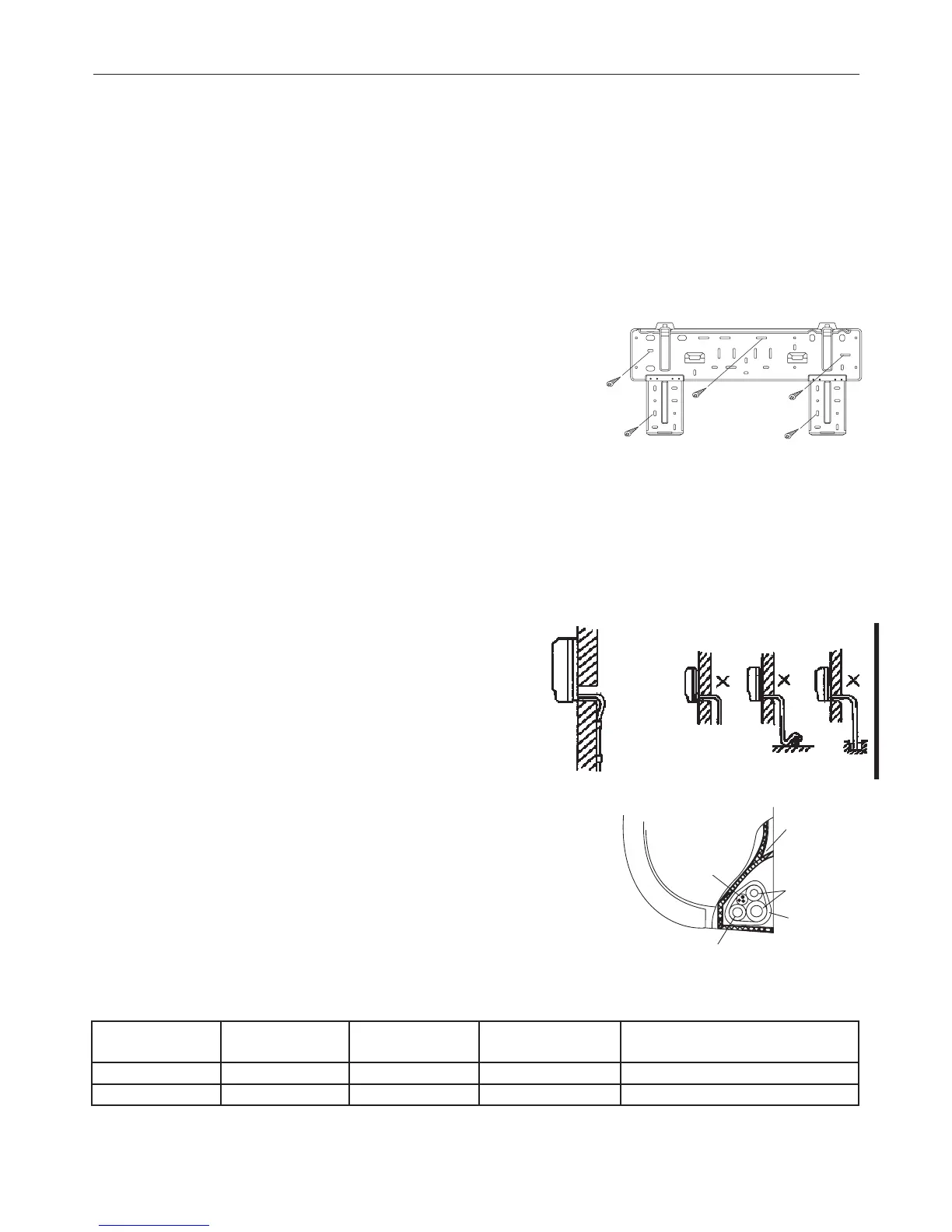

1. Pose de la plaque de montage
1. Posez la plaque de montage horizontalement sur un des éléments structureis du mur et de facón á laisser un espace autours.
2. Si le mur est en briques, et betón ou similaire, percer huit (8) trous de 5 mm de diamétredans le mur. Introduire les chevilles de
montage correspondant aux vis appropriées.
3. Fixer la plaque de montage sur le mur avec huit (8) vis de type A.
2. Pergage d'un trou dans le mur
1. Déterminer la position des trous en fonction du diagrammedétaillé á la Fig. Percer un (1) trou (O 65 mm) légérementincliné vers
l'extérieur.
2. Utilisez toujours une traversée de mur pour percer unegrille de metal, une plaque de metal ou similaire.
3. Installation du tuyau de raccordement et du drainage
1. Posez le tuyau d'évacuation en l'inclinant vers le bas.N'installez pas le tuyaud'éva
-
cuation tel qu'indiqué ci-dessous.2.Quand vous connectez le prolongement du tuyau
d'évacuation, isoler les connexionsde prolongement avec un manchón protecteur, ne
pas laisser le tuyau avoir du mou.
Tuyau de raccordement
1. Pour faire sortir la tuyauterie vers la gauche ou vers la droite, enlever la plaque defermeture correspondante du panneau lateral.
• Expliquez au client que les plaques de fermeture doivent étre conservées car ellespeuvenfétre útiles lors d'un déplacement du
climatiseur á un autre endroit.
2. Pour installer la tuyauterie vers l'arriére aussi bien pour la gauche que pour la droite, suivez les explications. Coudez le tuyau de
raccordement qui doit étre posé au plus á 43mm de haut du mur.
3. Fixez l'extrémité du tuyau de raccordement. (Cf. Serrage des connexions au chapitre RACCORDEMENT DE LA TUYAUTERIE
DE FRIGORIGÉNE).
4. Installation unité intérieure
1. Faites passer le tuyau par le trou percé dans le mur.
2. Posez la griffe d'accrochage supérieure située á l'arriére deL'unité
intérieure sur le crochet supérieur de la plaque demontage, puis bougez
l'unité d'un cote et de l'autre pourvérifier qu'elle est bien accrochée.
3. Le raccordement peut étre effectué en soulevant l'unitéintérieure du mur á
l'aide d'un matériau de rembourrage.Enlevez-le quand vous aurez terminé le
raccordement.
4. Poussez la partie inférieure de l'unité intérieure vers le mur. Remuez alors
l'unité intérieure de chaqué cote et de haut en bas pour vérifier qu'elle est
correctement accrochée.
5. Tuyauterie et recouvrement
Rassemblez la tuyauterie, les cables de connexion et le tuyau d'évacuation-
dans un faisceau maintenu fermement avec une bande adhésive, tel qu'indiqué á la Fig.
• Les condensáis de l'unité intérieure sont recueillis dans un bac á condensats et evacúes
hors de la piéce. Ne rien mettre d'autre dans le bac.
IMPORTANT
• Raccordez l'unité intérieure en premier, puis l'unité extérieure.
• Ne laissez pas sortir directement les tuyaux de derriére l'unité intérieure.
• Veitlez á ce que le tuyau d'évacuation soit bien tendu.
• Isolez la tuyauterie auxiliaire de la chaleur.
• Assurez-vous que le tuyau d'évacuation est situé en bas du faisceau. Si vous le posez
sur le dessus, vous risquez de faire déborder les condensáis dans l'unité.
• Ne croisez ni ne tordez jamáis le cordón électrique avec un autre cable.
• Posez le tuyau d'évacuation incliné vers le bas afin que les condensáis soient evacúes sans obstacles.
8. INSTALLATION
47
5. Tuyauterie et recouvrement
Rassemblez la tuyauterie, les cables de connexion et le tuyau d'évacuation
dans un faisceau maintenu fermement avec une bande adhésive, tel qu'indi-
qué á la Fig.
• Les condensáis de l'unité intérieure sont recueillis dans un bac á
condensats et evacúes hors de la piéce. Ne rien mettre d'autre dans le
bac.
IMPORTANT
• Raccordez l'unité intérieure en premier, puis l'unité extérieure.
• Ne laissez pas sortir directement les tuyaux de derriére l'unité intérieure.
• Veitlez á ce que le tuyau d'évacuation soit bien tendu.
• Isolez la tuyauterie auxiliaire de la chaleur.
• Assurez-vous que le tuyau d'évacuation est situé en bas du faisceau. Si vous le posez sur le dessus, vous risquez de faire
déborder les condensáis dans l'unité.
• Ne croisez ni ne tordez jamáis le cordón électrique avec un autre cable.
• Posez le tuyau d'évacuation incliné vers le bas afin que les condensáis soient evacúes sans obstacles.
INSTALLATION DE L'UNITE EXTERIEURE
Précautions de pose á l'extérieur.
• Installez l'unité extérieure sur une base rigide afin d'éviter d'accroítre le niveau de bruit et les vibrations.
• Déterminez une direction pour la décharge d'air oü cette derniére ne sera pas bloquee.
• Dans le cas oü le lieu d'installation serait exposé á des vents forts, tel que le bord de la mer, assurez-vous que le ventilateur
fonctionne correctement en placant la direction de la longueur de l'unité contre le mur ou en utilisant des volets protecteurs.
• Notamment dans des zones exposées au vent, installez l'unité de facón á éviter l'admission de vent.
• Si l'appareil doit étre suspendu, le support d'installation doit respecter les spécifications techniques du schéma correspondant.
Le mur oü l'unité doit étre installée doit étre en brique pleine, en betón ou densité similaire. Si cela n'est pas le cas, ¡I faut renfor
cer et amortir les supports. Les connexions entre le support et le mur et le support et le climatiseur doivent étre fermes, stables
et fiables.
• Assurez-vous qu'il n'y a pas d'obstacle á l'émission d'air.
NON
OUI
cavi elettrici
scarico condensa
tubazioni
refrigerante
Raccolta
condensa
nastro isolate
Unità interna
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
Unité intérieure
Tuyauterie de vidange
Zone d'emballage
Tuyau de connexion
Câble de
connexion
Bac à condensats
Pose de l'unité extérieure
• Ancrez l'unité extérieure á l'aide d'un boulon et d'un écrou de 10 ou 8, fermement
et horizontalement á une base rigide ou en betón.
Pose de la jonction de drainage
Montez le joint dans le coude de drainage, puis insérez la jonction dans l'orifice du bac
inférieur de l'unité extérieure et tournez-la de 90° pour bien fixer le tout. Connectez le
prolongement du tuyau d'évacuation (á acheter sur place) sur la jonction de drainage, au
cas oü de l'eau s'écoulerait de l'unité extérieure en mode chauffage.
Joint
Joint
Joint de vidange
Tuyau de
vidange
Sortie d'air
Entrée d'air
Entrée
d'air
A
B
