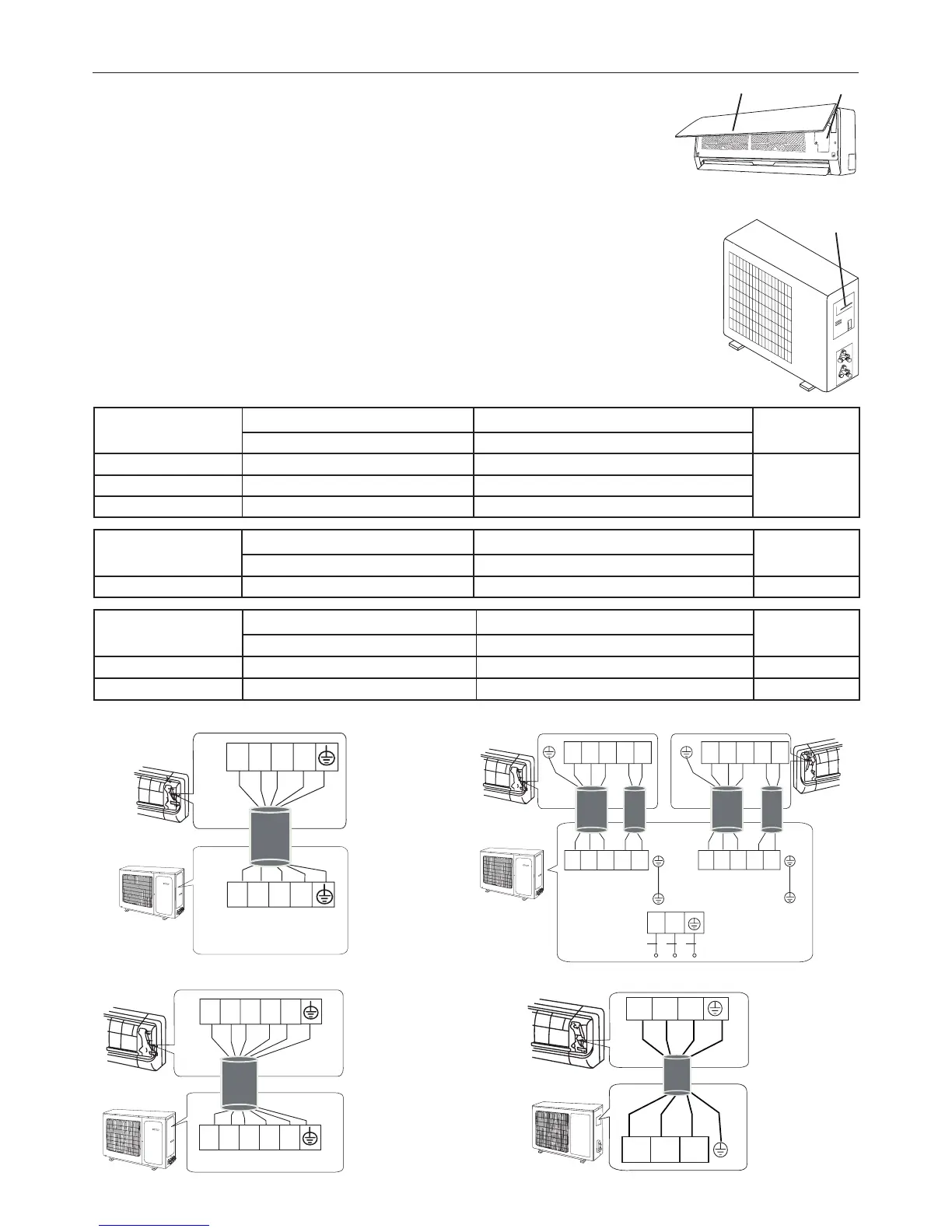

8. INSTALLATION
Electricité
Cáblage de l'unité intérieure
1. Le cable de connexion intérieur/extérieur doit étre de convenable.
2. Soulevez le panneau de l'unité intérieure, enlever la vis et retirer le couvercle de la fenétre.
3. Connectez les cables aux bornes d'aprés leurs marques.
4. Recouvrez les cables non connectés avec du chatterton, pour qu'ils n'entrent pas en contact avec
les composants électriques.
Cáblage de l'unité extérieure
1. Retirez le couvercle du boítier électrique del'unité extérieure.
2. Connectez les cables aux bornes identifiées par leur numérotation respective sur les borniers des
unités intérieure et extérieure.
3. Afin d'éviter lentrée d'eau, formez une boucle ascendante avec le cable de connexion, tel qu'indi
-
qué sur le schéma de d'installation des unités intérieure et extérieure.
4. Isolez les cables non utilisés (conducteurs) avec du ruban PVC afín qu'ils n'entrent pas en con-
tact avec un composant électrique ou une partie métallique.
Spécifiques des cables de connexion
UNITÈ INTERIEURE
Panneau
Câblages
Couverture
de fenêtre
UNITÈ EXTERIEURE
ON/OFF MONO
Capacité en (W)
Cable connexion alimentation électrique Cable connexion unités intérieure-extérieure Alimentation
principale
Section Section
2600 W, 3500 W 1,5 mm² x 3 1,5 mm² x 5
à l'unité
intérieure
5300 W 2,5 mm² x 3 2,5 mm² x 3 + 1,5 mm² x 2
7000 W 2,5 mm² x 3 2,5 mm² x 3 + 1,5 mm² x 3
YEGN
YEGN
BU BK VT OG
BU BK VT OG
N(1) 2 4 5
N(1)
2 4 5
YEGN
YEGN
BU BK BN VT
OG
BU BK BN VT
OG
N(1) 2 3 4 5
N(1) 2 3 4 5
BU BK BN VT OG
BU BK BN VT OG
YEGN
YEGN
YEGN
N(1) 2 3 4 5
A UNIT: B UNIT:
N(1)
2 3 4
5
L
N
BU BK BN VT OG
N(1)
2 3 4
5
BU BK BN VT OG
YEGN
N(1) 2 3 4 5
N(1)
2 3
N(1)
2 3
BU
BK BN
BNBKBU YEGN
YEGN
ON/OFF MONO: 2600 W, 3500 W, 5300 W ON/OFF DUAL: (2 X 2600 W), (2600 W + 3500 W), (2 X 3500 W)
ON/OFF DUAL
Capacité en (W)
Cable connexion alimentation électrique Cable connexion unités intérieure-extérieure Alimentation
principale
Section Section
2600 W, 3500 W 1,5 mm² x 3 1,5 mm² x 6
à l'unité extérieure
DC INVERTER MONO
Capacité en (W)
Cable connexion alimentation électrique Cable connexion unités intérieure-extérieure Alimentation
principale
Section Section
2600 W, 3500 W 1,5 mm² x 3 1,5 mm² x 4
à l'unité intérieure
3500 W ~ 7000 W 2,5 mm² x 3 2,5 mm² x 4 à l'unité intérieure
ON/OFF MONO: 7000 W DC INVERTER MONO: 2600 W, 3500 W, 5300 W, 7000 W
