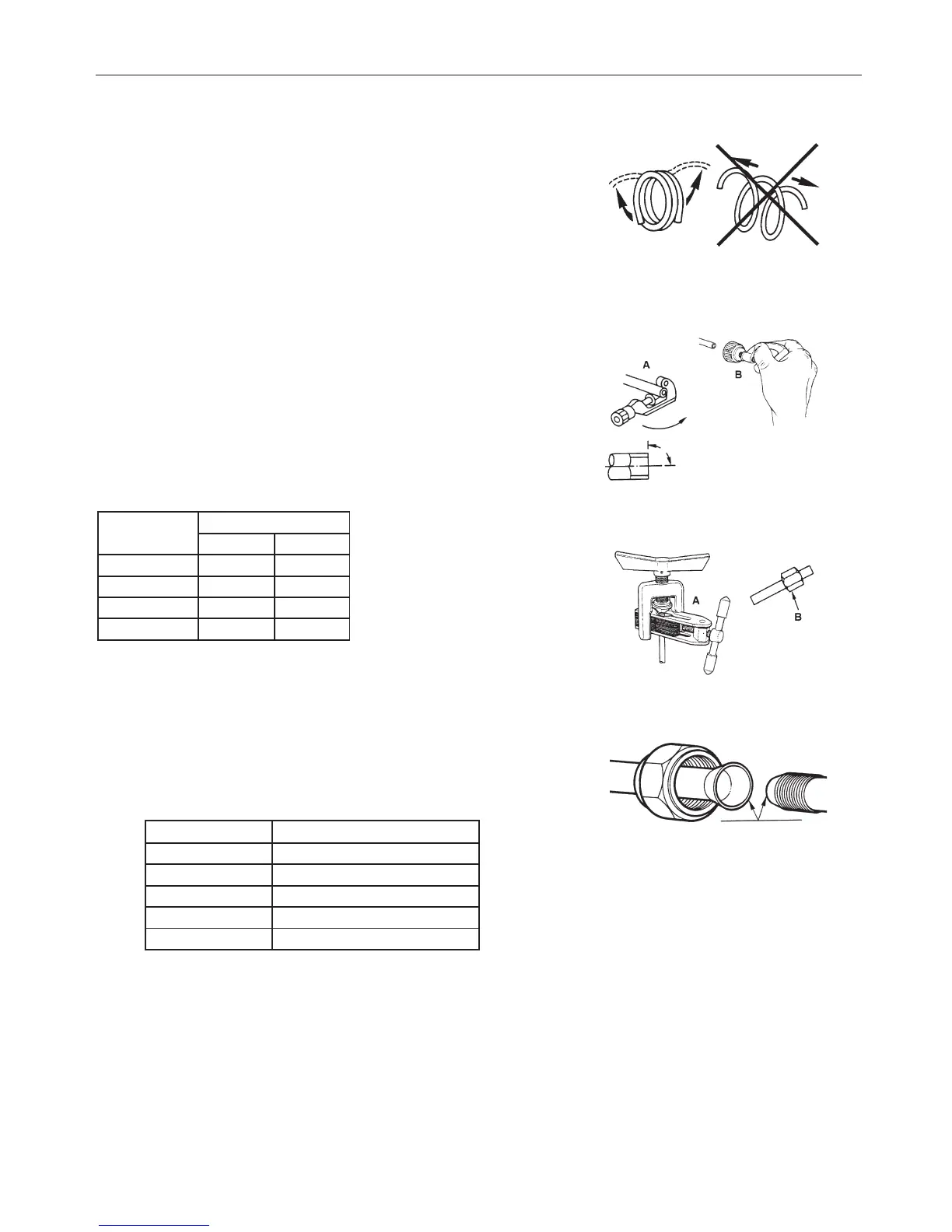

RACCORDMENT DE LA TUYAUTERIE DE FRIGORIGENE
1. Travaux d'évasement
La cause principale de fuite de frigorigéne reside dans des travaux d'évasement
défec-tueux. Veuillez suivre la procédure suivante lors des travaux d'évasement:
A: Découpe des tuyaux et du cable
1. Utilisez le kit d'accessoires de tuyauterie ou les tuyaux achetés sur place.
2. Mesurez la distance entre l'unité intérieure et l'unité extérieure.
3. Coupez les tuyaux un peu plus longs que la distance mesurée.
4. Coupez le cable 1,5 m plus long que la longueur du tuyau.
B: Ébarbement
1. Éliminez complétement les ébarbures de la section de coupe des tuyaux/tubes.
2. Dirigez l'extrémité du tuyau/tube en cuivre vers le bas lors de l'élimination des
ébarbures, afin qu'elles ne tombent pas dans le tuyau.
C: Pose des écrous
Enlever les écrous flare (évasés) livrés avec les unités intérieure et extérieure, les
insé-rer sur le tube/tuyau complétement ébarbé (il n'est pas possible de les poser
aprés l'é-vasement).
D: Travaux d'évasement
Maintenir le tuyau fermement dans une filiére en fonction du tableau suivant:
Diam. E (mm) A(mm)
Max. Min
Φ6,35 1,3 0,7
Φ9,35 1,6 1
Φ12,7 1,8 1
Φ16 2 1
Serrage du raccordement
• Alignez les centres des tuyaux
• Vissez suffisamment l'écrou fiare á la main, puis procédez au serrage á l'aide d'une
cié píate et d'une cié dynamométrique tel qu'indiqué.
IMPORTANT
• Un couple de serrage excessif peutcasser les écrous selon les conditions d'installa-
tion.
8. INSTALLATION
Diam. Ext. (mm) Couple de torsion (N.m)
Φ 6 15 ~ 20
Φ 9,52 31 ~ 35
Φ 12 50 ~ 55
Φ 16 60 ~ 65
Φ 19 70 ~ 75
