7. Assemblage
En raison du poid et de la taille importants des pièces constitutives il est très recommandé de se faire aider par une seconde
personne ! Le renverserement des pièces lourdes ne risque pas seulement de blesser des personnes, mais aussi d'endommager le
produit.

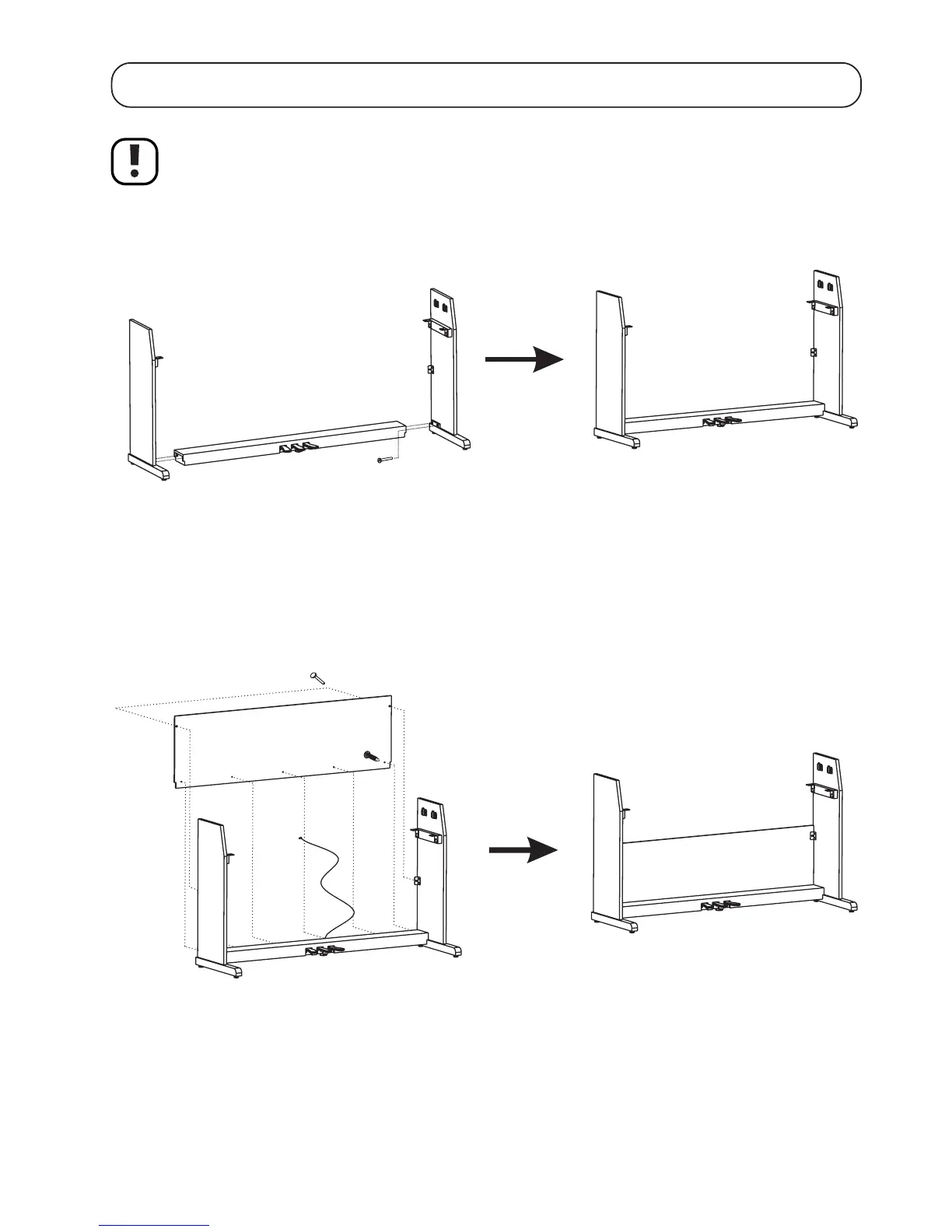

a) Assembler les pièces latérales et la pédale
Vis requis : Ø6mm x 30mm, 4 pièces
Assemblez les deux pièces latérales et la pédale à l'aide des quatre vis (Ø6mm x 30mm) comme indiqué dans la figure. Ne pas coincer les
pièces latérales, ne pas forcer lors du vissage.
b) Visser la face arrière
Vis requis : Ø4mm x 15mm, 5 pièces
Ø6mm x 12mm, 2 pièces
Monter la face arrière à l'aide de cinq vis (Ø4mm x 15mm) sur la pédale et à l'aide de deux vis (Ø6mm x 12mm) sur les deux pièces latérales,
comme indiqué dans la figure.
