MONTERING

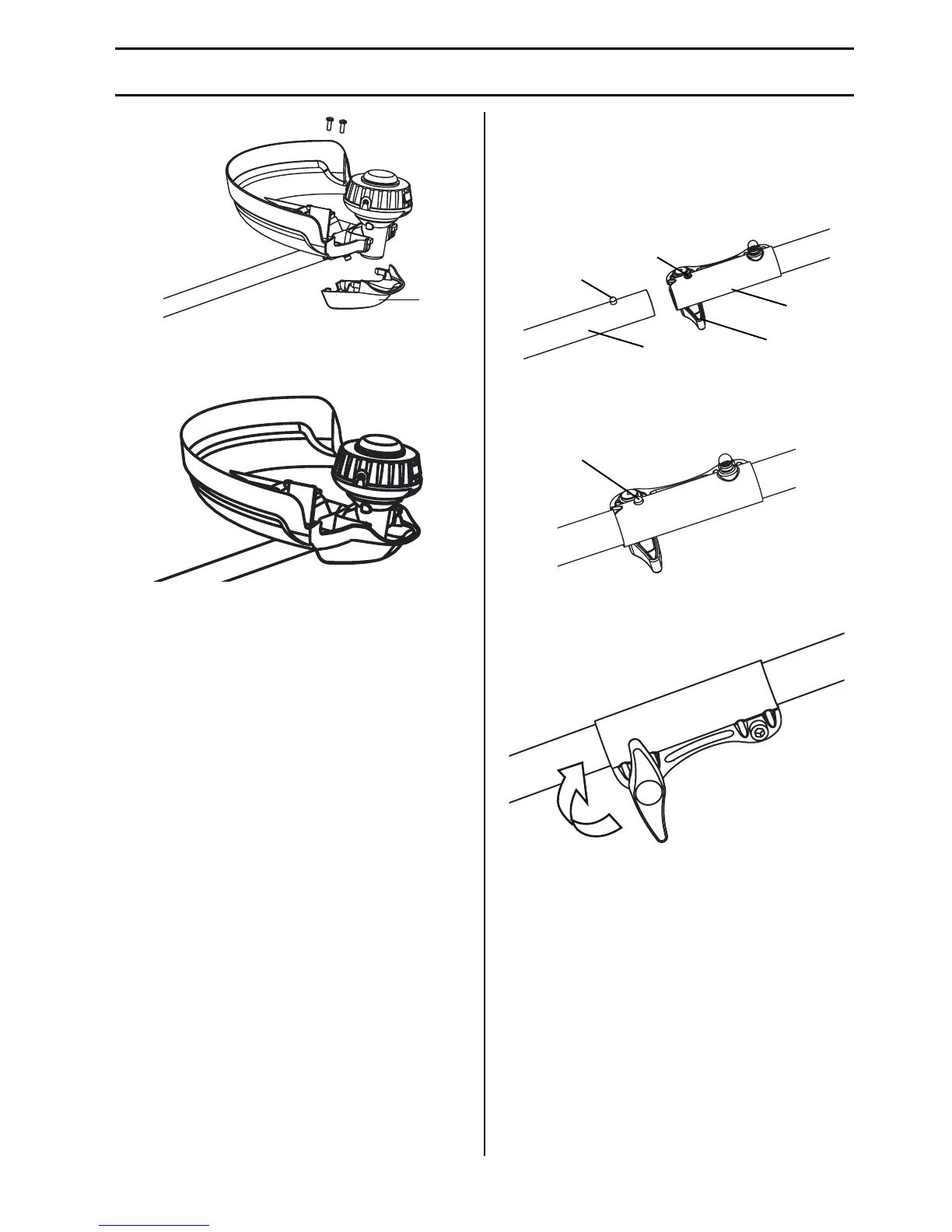

• Indsæt skruerne i skærmen, så skærmens låg
fastgøres.
BEMÆRK: Skruernes tilspændingsmoment er 1,0-1,6
Nm.
Montering af stang
Tilkoblingen låser sammen med trimmerhovedet med
en koblingsanordning.
• Placer enheden på en ad og lige overade.
• Løsn knappen (a) på koblingsanordningen (b).
a
b
c
d
e
• Tryk på udløserknappen (c) på den nederste stang
(d). Indstil udløserknappen til hullet og skub de to
stænger sammen. Drej den nederste stang indtil
knappen låser fast i hullet.
c
• Stram knappen.
BEMÆRK:
Hvis knappen ikke udløser helt i hullet,
sidder stangen ikke korrekt. Drej den lidt fra side til
side, indtil knappen låser på plads.
c
