MONTAGE
a
b

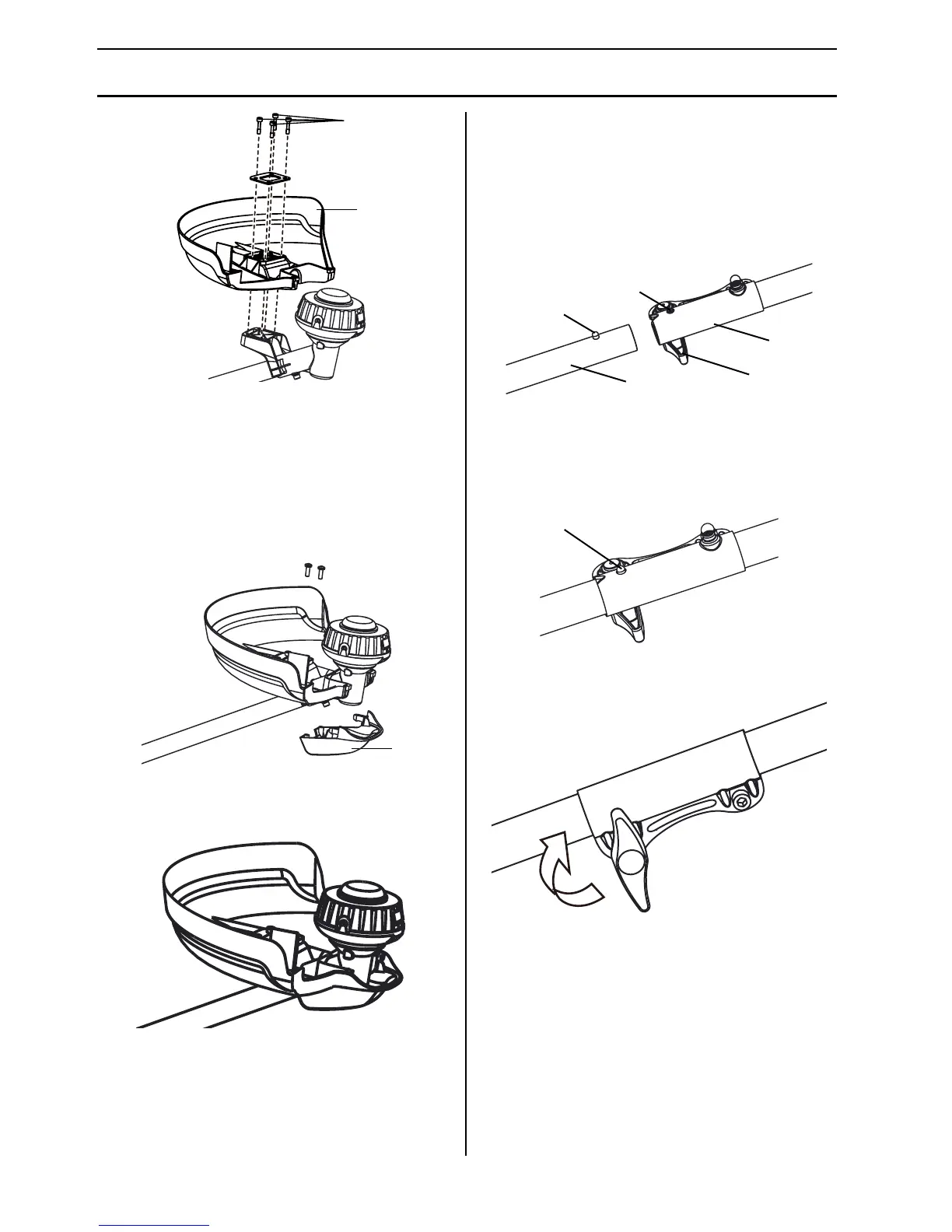

• Stecken Sie den Deckel (c) auf die
Schutzabdeckung und schieben den Deckel auf die
Schutzabdeckung.
• Richten Sie die Schraubenlöcher der
Schutzabdeckung mit den Schraubenlöchern an
der Schutzabdeckung aus.
c
• Stecken Sie die Schrauben in die Schutzabdeckung
und befestigen den Deckel der Schutzabdeckung.
HINWEIS: Das Drehmoment der Schrauben beträgt
1,0-1,6 Nm.
Schaftmontage
Der Aufsatz wird mit dem Antriebskopf durch ein
Kupplungsteil verbunden.
• Legen Sie das Gerät auf einen achen, ebenen
Untergrund.
• Lockern Sie den Knopf (a) an dem
Verbindungsstück (b).
a
b
c
d
e
• Drücken Sie den Entriegelungsknopf (c) an
dem unteren Schaft (d). Richten Sie den
Entriegelungsknopf mit der Positionsöffnung aus
und schieben die beiden Schäfte ineinander.
Drehen Sie den unteren Schaft, bis der Knopf in
der Positionsöffnung einrastet.
c
• Den Knopf fest anziehen.
HINWEIS
:
Sollte der Knopf nicht vollständig in die
Positionsöffnung einrasten, sind die Schäfte nicht
richtig gesichert. Drehen Sie leicht hin und her, bis
der Knopf einrastet.
