MONTAGE
• Insérez les vis dans la protection en xant le
couvercle de la protection dans la position désirée.
REMARQUE : Le couple de serrage des vis est de 1,0
à 1,6 Nm.

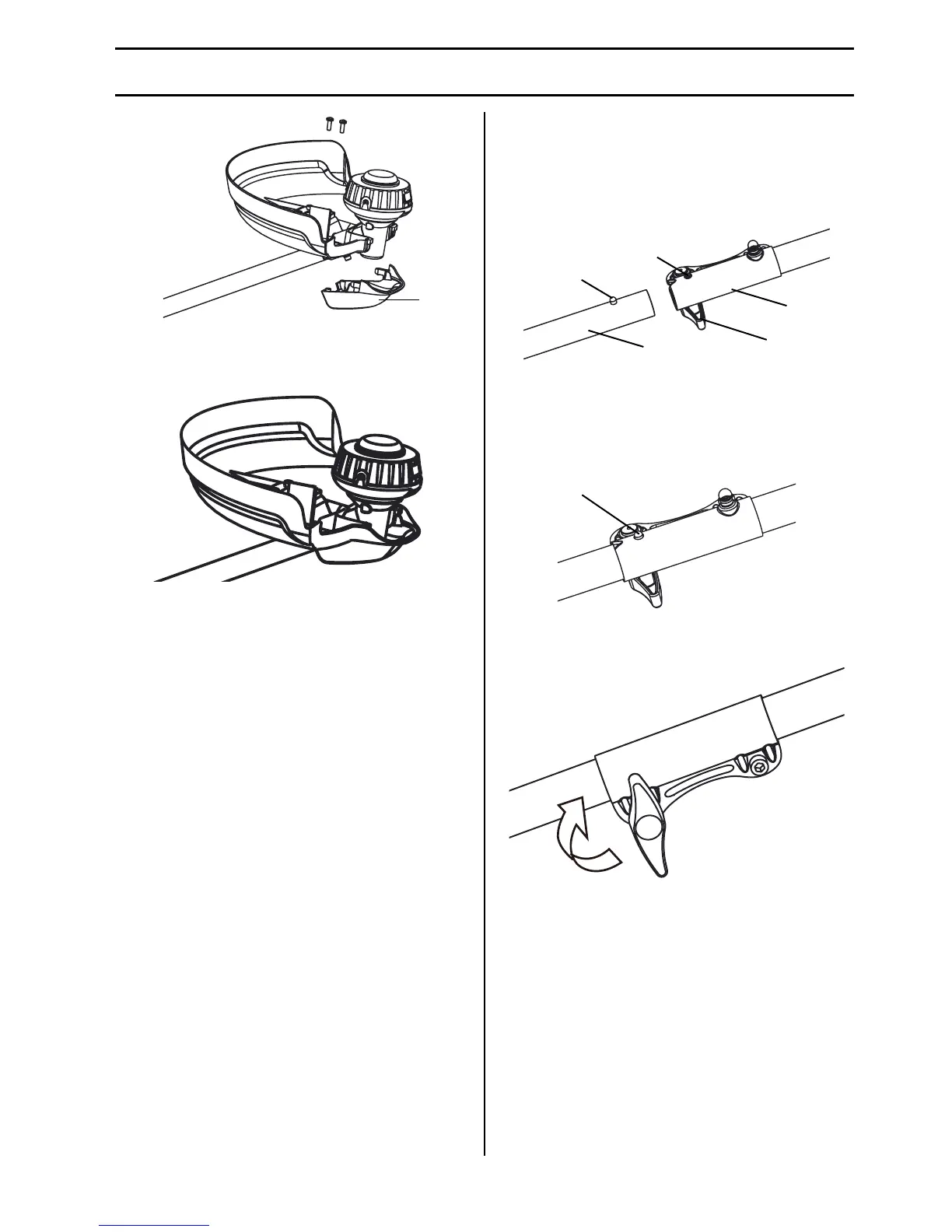

Assemblage de la tige
L'accessoire se fixe à la tête de coupe au moyen d'un
adaptateur.
• Installez l'unité sur une surface plane.
• Desserrez la commande (a) du coupleur (b).
a
b
c
d
e
• Appuyez sur le bouton de déverrouillage (c)
situé sur l'axe inférieur (d). Alignez le bouton de
déverrouillage avec l'orice de positionnement puis
assemblez les deux axes. Tournez l'axe inférieur
jusqu'à ce que le bouton se verrouille dans l'orice
correspondant.
c
• Serrez fermement le bouton.
REMARQUE : Si la commande ne se déverrouille
pas complètement dans l'orice de positionnement,
cela signie que les axes ne sont pas verrouillés.
Tournez légèrement sur les côtés jusqu'à ce que le
bouton se verrouille.
c
