DESCRIPTION DES PIÈCES
1. Gâchette d’accélération 9. Tube de souf flage supérieur
2. Interrupteur STOP 10. Tube de soufflage inférieur
3. Dém arreur 11. Buse haute vitesse
4. Levier de l’étrangleur 12. Tube coudé
5. Bouchon du carburant 13. Sac de l’aspirateur
6. Cordon de démarrage 14. T ube d’a s pi ra ti on supérieur
7. Poignée d’aspiration 15. Tu be d ’a s pi ra ti on inférieur
8. Bougie 16. Manuel d’instructions
14
15
13
12
6
1
2
8
9
10
11
4
3
7
5
16
DESCRIPTION DES PIÈCES
MONTAGE
PIECES FOURNIES
Vérifiez le contenu de l’emballage. Il doit
contenir les éléments suivants :
S Souffleur
S T ube de soufflage supérieur
S T ube de soufflage inférieur
S Buse haute vitesse
S T ube coudé
S Sac d’aspirateur
S T ube d’aspiration supérieur
S T ube d’aspiration inférieur
S Vis pour montage des tubes d’aspiration
REMARQUE : Il est normal que le filtre à
carburant fasse du bruit dans le réservoir
vide.
MONTAGE
AVERTISSEMENT: Arrêtez le
moteur et assurez--vous que l’aube de
compresseur est arrêtée avant d’ouvrir le
couvercledelaprised’air ou avant d’essayer
d’insérer ou de retirer les tubes à vide ou tube
de souffleuse. Les aubes en rotation
pourraient causer de graves blessures.
Déconnectez toujours la bougie avant
d’exécuter la maintenance ou d’accès
mobiles pièces.
AVERTISSEMENT: Si votre
appareil est déjà monté, répétez toutes les
étapes pour vous assurer que votre appareil
est correctement monté et que toutes les
attaches sont enclenchées.
D Un tournevis est nécessaire au montage.
MONTAGE DU SOUFFLEUR
MONTAGE DES TU BES D E
SOUFFLAGE
1. Alignez la marque du tube de soufflage
supérieur sur la rainure de la sortie d’air du
souffleur, enfilez le tube pour le fixer en
place.
REMARQUE : Pour pouvoir insérer les
tubes de souf flage dans la sortie d’air de
l’appareil, la vis de fixation du tube doit être
suf fisamment desserrée. Pour desserrer le
boulon, tournez--le dans le sens anti--horaire
(sans enlever les écrous).
-- 2 3 --
5. Aplique varias gotas de aceite al filtro;
apriete el filtro para distribuir el aceite
6. Vuelva a colocar las piezas.
REEMPLAZO DE LA BUJIA
Cambie la bujía anualmente para asegurarse
de que el motor se ponga en marcha con
mayor facilidad y que funcione mejor. Fije la
separación de la bujía en 0,025 de pulgada.
La regulación de tiempo de arranque es fija y
no ajustable.
1. Gire y luego tire del casco de la bujía.
2. Retire la bujía del cilindro y deséchela.
3. Reemplace con una bujía de la marca
Champion RCJ--6Y y ajuste con una llave
de dados de 19 mm.
4. Vuelva a instalar el casco de la bujía.
SUSTITUYA EL FILTRO DE
COMBUSTIBLE
Para sustituir el filtro de combustible, purgue la
unidad dejándola en marcha hasta que se agote
el combustible y extraiga del depósito el
conjunto de tapa y retén de combustible.
Extraiga el filtro del depósito y sepárelo del
conducto de combustible. Instale el nuevo filtro
de combustible en el conducto; vuelva a instalar
las piezas.
Filtro de
combustible
Conducto de
combustible

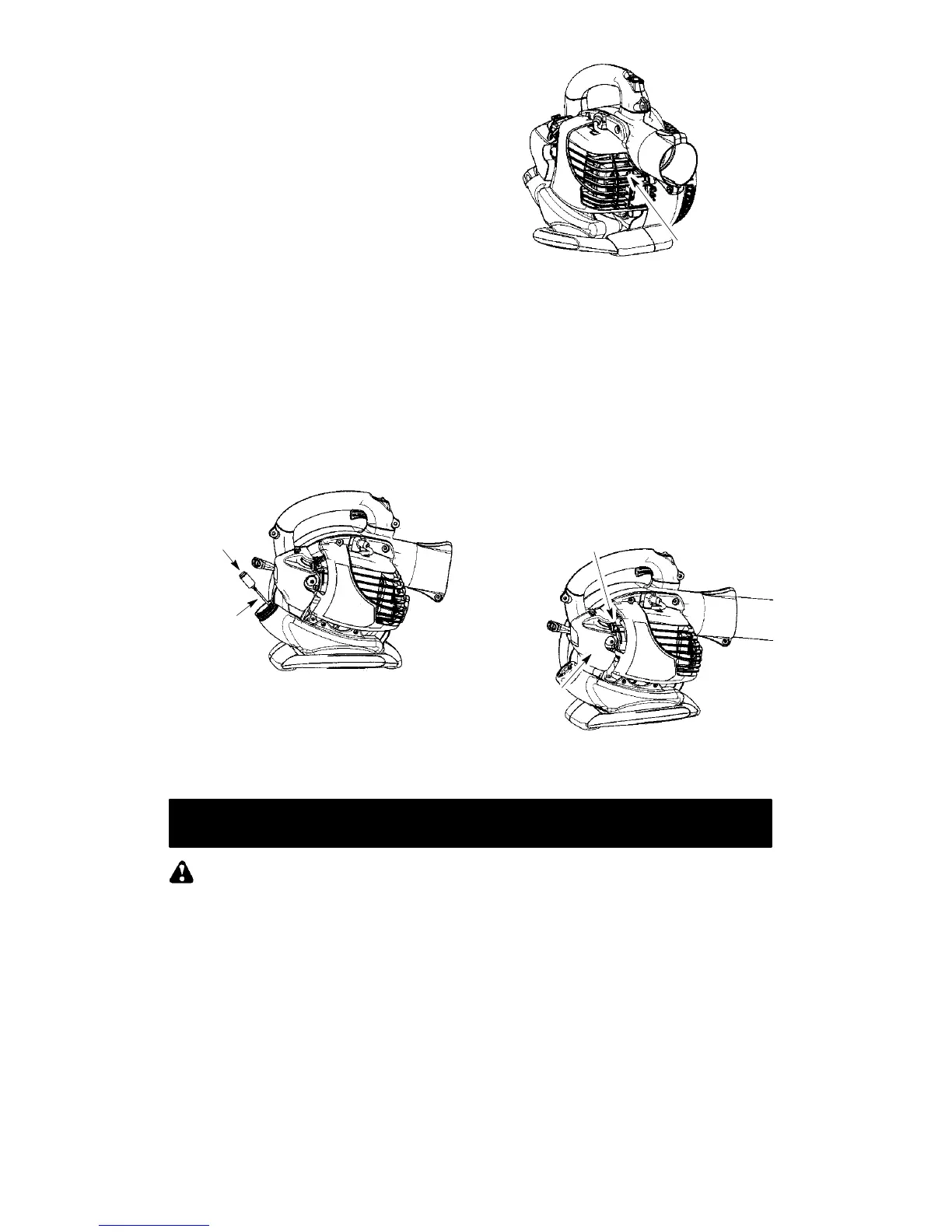

VERIFIQUE LOS TORNILLOS DE LA
MONTURA DEL SILENCIADOR
Una vez al año, asegúrese de que los tornillos
del silenciador se encuentren seguros y
ajustados apropiadamente para prevenir
daños.
Tornillos de la
montura del
silenciador
AJUSTE AL CARBURADOR
El carburador ha sido ajustado
cuidadosamente en la fábrica. Posiblemente
sea necesario hacer ajustes si se nota
cualquiera de las siguientes condiciones:
S El motor no funciona en marcha lenta
cuando se suelta el acelerador.
Marcha Le nta
Deje el motor en marcha lenta. Ajuste las
revoluciones hasta que el motor se mantenga
en marcha sin calarse (la marcha lenta es
demasiado lenta).
S Gire el tornillo de marcha lenta hacia la
derecha para aumentar las revoluciones si el
motor se ahoga o se para.
S Gire el tornillo de marcha lenta hacia la
izquierda para reducir las revoluciones.
Tornillo de a
uste de la marcha lenta
Tapa del
filtro de aire
Si requiriera ayuda adicional o no se sintiera
seguro al desempeñar este procedimiento,
entre en contacto con el distribuidor
autorizado del servicio.
ALMACENAMIENTO
ADVERTENCIA: Prepare la unidad
para su almacenamiento al final de la
tempo rada o en caso de que no vaya a
utilizarse durante 30 días o más.
S Antes de almacenar o transportar el aparato,
deje enfriar el motor y asegúrelo bien.
S Guarde el aparato y el combustible en un
lugar bien ventilado donde los vapores
emanados del combustible no puedan entrar
en contacto con chispas ni llamas de
calentadores de agua, motores eléctricos,
interruptores, hornos, etc.
S Almacene el aparato con todas las
protecciones montadas. Coloque el aparato
de modo que ningún objeto afilado pueda
ocasionar lesiones accidentales.
S Guarde el aparato y el combustible fuera del
alcance de los niños.
SUPERFI CI ES EXTERNAS
S Si el aparato va a almacenarse durante
mucho tiempo, límpielo concienzudamente
antes de guardarlo. Guárdelo en un lugar
seco y limpio.
S Engrase ligeramente las superficies
metálicas externas.
MOT OR INTERNO
S Extraiga la bujía y vierta 1 cucharada
pequeña de aceite para motores de 2 tiempos
(refrigerados por aire) a través del hueco de la
bujía. T ire despacio de la cuerda de arranque
de 8 a 10 veces para distribuir el aceite.
