-- 30 --

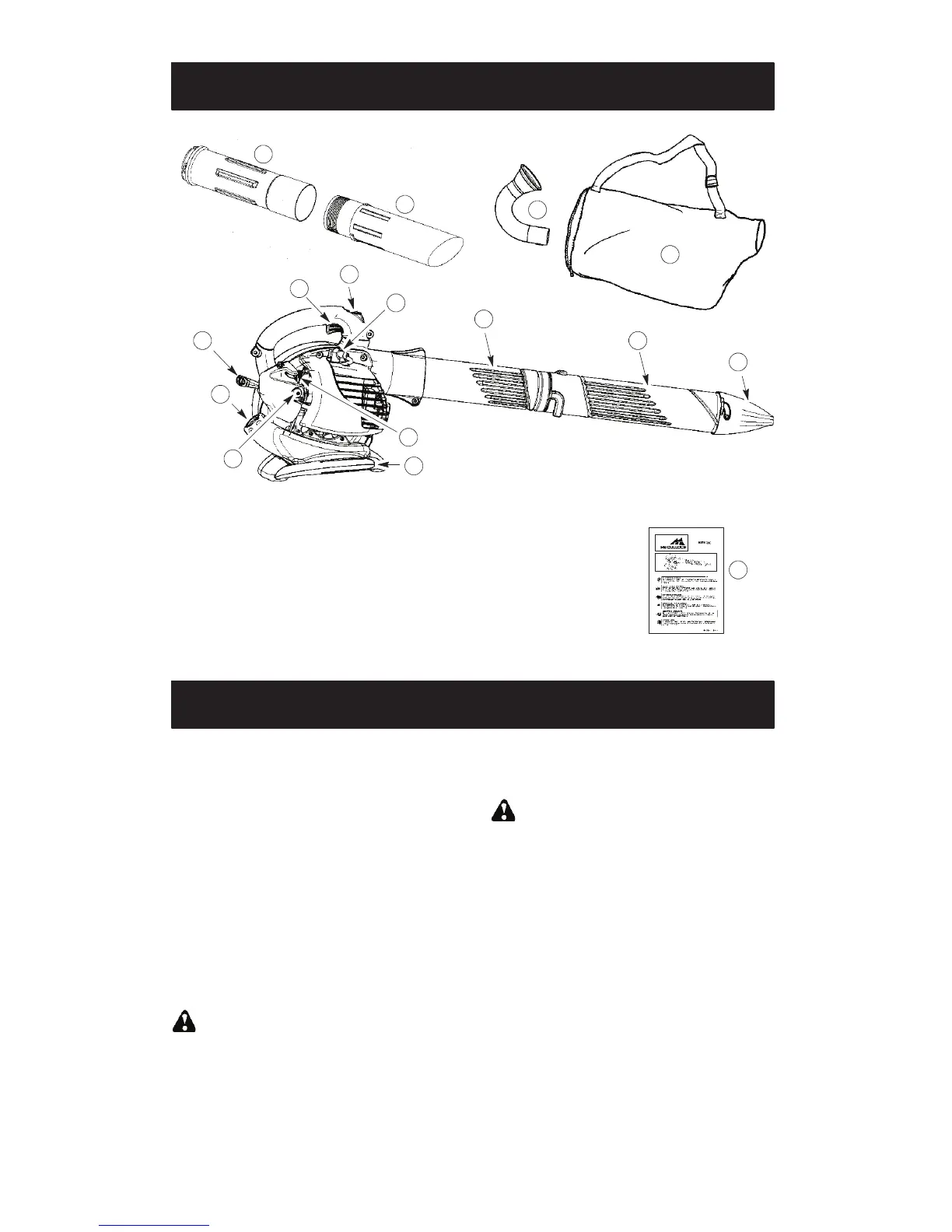

DESCRIPTION DES PIÈCES
1. Gâchette d’accélération 9. Tube de soufflage supérieur
2. Interrupteur STOP 10. Tube de soufflage inférieur
3. Démarreur 11. Buse haute vitesse
4. Levier de l’étrangleur 12. Tube coudé
5. Bouchon du carburant 13. Sac de l’aspirateur
6. Cordon de démarrage 14. Tube d’aspiration supérieur
7. Poignée d’aspiration 15. Tube d’aspiration inférieur
8. Bougie 16. Manuel d’instructions
14
15
13
12
6
1
2
8
9
10
11
4
3
7
5
16
DESCRIPTION DES PIÈCES
MONTAGE
PIECES FOURNIES
Vérifiez le contenu de l’emballage. Il doit
contenir les éléments suivants :
S Souffleur
S Tube de soufflage supérieur
S Tube de soufflage inférieur
S Buse haute vitesse
S Tube coudé
S Sac d’aspirateur
S Tube d’aspiration supérieur
S Tube d’aspiration inférieur
S Vis pour montage des tubes d’aspiration
REMARQUE : Il est normal que le filtre à
carburant fasse du bruit dans le réservoir
vide.
MONTAGE
AVERTISSEMENT: Arrêtez le
moteur et assurez--vous que l’aube de
compresseur est arrêtée avant d’ouvrir le
couvercle de la prise d’air ou avant d’essayer
d’insérer ou de retirer les tubes à vide ou tube
de souffleuse. Les aubes en rotation
pourraient causer de graves blessures.
Déconnectez toujours la bougie avant
d’exécuter la maintenance ou d’accès
mobiles pièces.
AVERTISSEMENT: Si votre
appareil est déjà monté, répétez toutes les
étapes pour vous assurer que votre appareil
est correctement monté et que toutes les
attaches sont enclenchées.
D Un tournevis est nécessaire au montage.
MONTAGE DU SOUFFLEUR
MONTAGE DES TUBES DE
SOUFFLAGE
1. Alignez la marque du tube de soufflage
supérieur sur la rainure de la sortie d’airdu
souffleur, enfilez le tube pour le fixer en
place.
REMARQUE : Pour pouvoir insérer les
tubes de soufflage dans la sortie d’air de
l’appareil, la vis de fixation du tube doit être
suffisamment desserrée. Pour desserrer le
boulon, tournez--le dans le sens anti--horaire
(sans enlever les écrous).
