SAFETY NOTICE: Exposure to vibrations
through prolonged use of gasoline powered
hand tools could cause blood vessel or nerve
dam age in the fin gers, hands, and joints of peo-
ple prone to circulation disorders or abnormal
swelling. Prolonged use in cold weather has
been linked to blood vessel damage in other-
wise healthy people. If symptoms occur such as
numbness, pain, loss of strength, change in skin
color or texture, or loss of feeling in the fingers,
hands, or joints, discontinue the use of this tool
and seek medical attention. An antivibration
system does not guarantee the avoidance of
these problems. Users who operate power tools
on a continual and regular basis must monitor
closely their physical condition and the condition
of this tool.

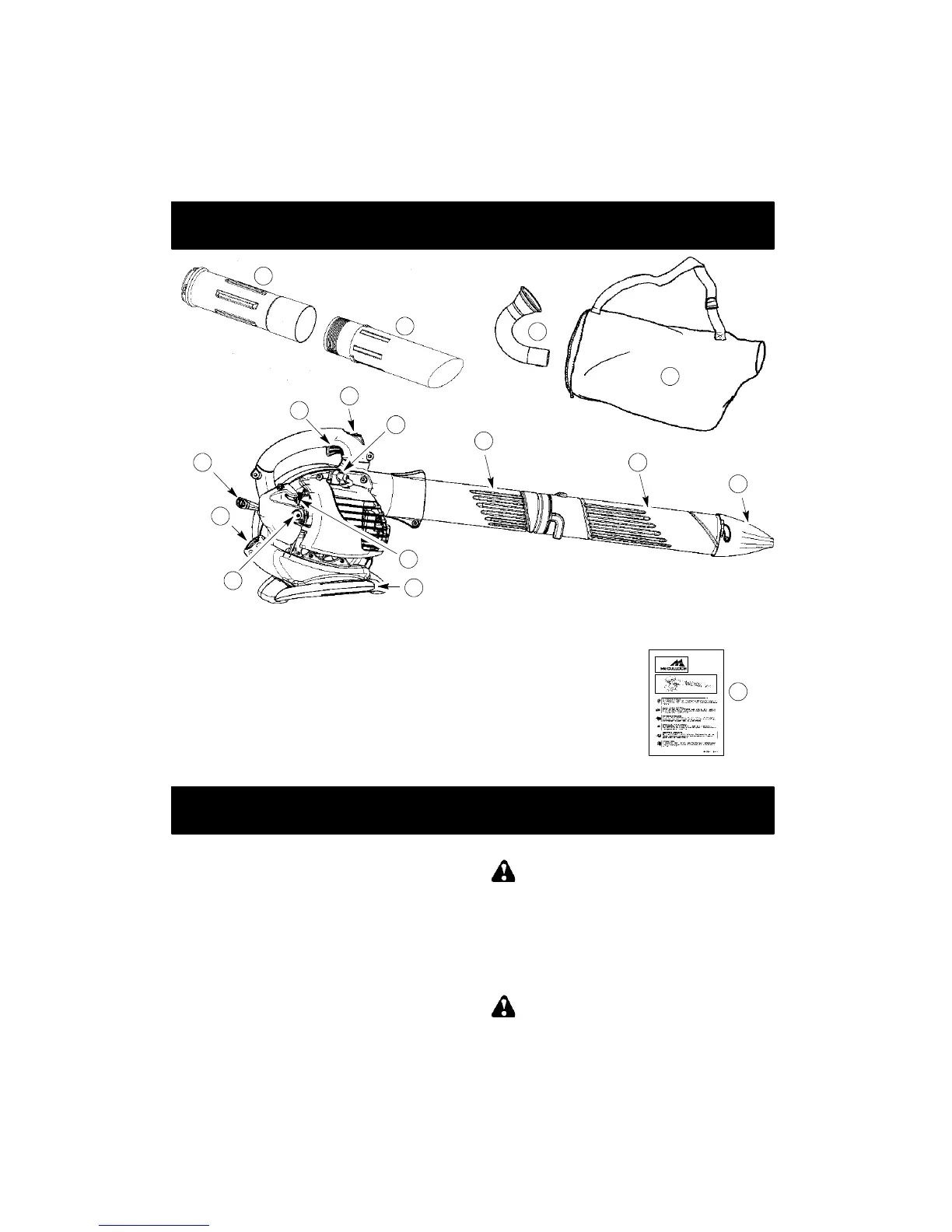

WHAT IS WHAT?
1. Throttle trigger 9. Upper blower tube
2. STOP switch 10. Lower blower tube
3. Primer button 11. High--speed nozzle
4. Choke lever 12. Elbow tube
5. Fuel cap 13. Vacuum bag
6. Starter rope 14. Upper vacuum tube
7. Vacuum handle 15. Lower vacuum tube
8. Spark plug 16. Instruction manual
WHAT IS WHAT?
14
15
13
12
6
1
2
8
9
10
11
4
3
7
5
16
ASSEMBLY
CARTON CONT ENTS
Check carton conte nts against the following list.
S Blower
S Upper blower tube
S Lower blower tube
S High velocity nozzle
S Elbow tube
S Vacuum bag
S Upper vacuum tube
S Lower vacuum tube
S Screw for vacuum tube assembly
NOTE: It is normal for the fuel filter to rattle
in the empty fuel tank.
ASSEMBLY
WARNING: Stop engine and be sure
the impeller blades have stopped turning be-
fore opening the vacuum inlet door or at-
tempting to insert or remove the vacuum or
blower tubes. The rotating blades can cause
serious injury. Always disconnect the spark
plug before performing maintenance or ac-
cessing movable parts.
WARNING: If received assembled,
repeat all steps to ensure your unit is properly
assembled and all fasteners are secure. Fol-
low all safety information in the manual and on
the unit.
D A standard screwdriver is required for as-
sembly.
-- 4 9 --
REPOSIÇÃO DA VELA
Substitua a vela a cada ano para assegurar
que o motor dê partida com facilidade e opere
melhor. Ajuste o afastamento da vela para
0,025 polegada. A regulagem da ignição é
fixa, não ajustável.
1. Gire e depois puxe o protetor da vela para
fora.
2. Remova a vela do cilindro e descarte.
3. Substitua com a vela Cham pion RCJ--6Y
e aperte com uma chave de soquete de 19
mm.
4. Reinstale o protetor da vela.
SUBSTITUIÇÃO DO FILTRO DE
COMBUSTÍVEL
Para substituir o filtro de combustível, purgue a
máquina deixando--a trabalhar até que fique
sem combustível. Depois, retire o con junto
tampão/retentor de combustível do depósito.
Retire o fil tro do depó sito e sepa re--o da linha de
combustível. Instale um filtro de combustível
novo na linha de combustível; volte a instalar as
peças.
Linha de
combustivel
Filtro de
combu st í ve l
VERIFICAÇÃO DOS PARAFUS OS
DE MONTAGEM DO SILENCIADOR
Uma vez por ano, assegure--se de que os
parafusos de montagem do silenciado r
estejam presos e devidamente apertados
para evitar danos.
Parafusos
AFINAÇÃO DO CARBURADOR
O carburador foi devidamente ajustado na
fábrica. Poderá ser necessário fazer o ajuste
na velocidade da marcha lenta na ocorrência
de qualquer das seguintes condições:
S O motor não funciona em marcha lenta
quando o acelerador é liberado.
Ajuste da marcha lenta
Deixe o motor funcionar em marcha lenta.
Ajuste a velocidade até que o motor opere sem
perca velocidade (marcha lenta muito devagar).
S Gire o parafuso de ajuste de velocidade da
marcha lenta no sentido horário para
aumentar a velocidade se o motor falhar ou
parar.
S Gire o parafuso de ajuste de velocidade da
marcha lenta no sentido anti--horário para
diminuir a velocidade do motor.
Parafuso de ajuste
da marcha
lenta
Tampa do
filtro de ar
Caso seja necessário obter maiores
informações ou haja alguma dúvida com
respeito a este procedimento, entre em contato
com um representante de serviço autorizado.
ARMAZENAMENTO
ADVERTÊNCIA: Prepare a
máquina para armazenamento no fim da
estação ou se não pensar utilizá--la durante
mais de 30 dias.
S Pare o motor, espere até que arrefeça e
proteja a máquina antes de a armazenar ou
transportar.
S Armazene a máquina e o combustível numa
área onde os vapores de combustível não
possam alcançar faíscas ou cham as de
esquentadores, motores eléctricos ou
interruptores, fornos, etc.
S Armazene a máquina com todas as
protecções montadas. Coloque--a de forma a
que nenhum objecto cortante possa causar
ferimentos.
S Armazene a máquina e o combustível numa
área longe do alcance das crianças.
SUPERFÍ CI ES EXTERNAS
S Se a máquina vai ser armazenada durante
um tempo, limpe--a completamente antes de
armazená--la. Guarde--a num local limpo e
se c o.
S Lubrifique ligeiramente as superfícies de
meta l exte rn a s.
MOT OR INTERNO
S Desmonte a vela de ignição e verta 1 colher
de chá de óleo para motor a dois tempos
(refrigeração a ar) através do orifício da vela
de ignição. Puxe devagar a corda de
arranque 8 ou 10 vezes para espalhar o óleo.
