-- 4 4 --
2. Fixe os tubos rodando o parafuso no
sentido dos ponteiros do relógio.
3. Alinhe as ranhuras do tubo inferior do
soprador com as linguetas do tubo
superior do soprador.
Ranhura
Parafuso e
porca de
fixação do
tubo
Lingueta
Tubo superior
do soprador
T ubo inferior
do soprador
4. Deslize o tubo inferior dosoprador sobre o
tubo superior do soprador.
5. Rode o tubo inferior do soprador no
sentido dos ponteiros do relógio até sentir
um clique para fixar o tubo inferior do
soprador no tubo superior do soprador.
NOTA: Quando os tubos superior e inferior
do soprador estiverem devidamente
montados um no outro, as setas de ambos os
tubos ficam alinhadas.
6. Para remover os tubos, rode o parafuso
no sentido contrário ao dos ponteiros do
relógio para desapertar os tubos (não
retir e as porcas); retire os tubos.
MONTAGEM DO BOCAL DE ALTA
VELOCIDADE
Quando desejar uma maior velocidade do ar ,
utilize o bocal de alta velocidade.
1. Alinhe as ranhuras do bocal com as
linguetas do tubo inferior do soprador.
Bocal de alta
velocidade
Lingueta
Rahnura
T ubo inferior
do soprador
2. Deslize o bocal sobre o tubo inferior do
soprador .
3. Rode o bocal no sentido dos ponteiros do
relógio até sentir um clique para fixar o
bocal no tubo inferior do soprador.
MONTAGEM DO ASPIRADOR
MONTAGEM DO SACO DO
ASPIRADOR
1.. Abra o fecho do saco do aspirador e
introduza o tubo de cotovelo.
2. Empurre a pequena extremidade do tubo
de cotovelo para dentro da pequena
abertura do saco.
T ubo de
cotovelo
Abertura
com fecho
Pequena abertura
Saliência
NOTA: Certifique--se de que a aresta da
pequena está bem encaixada na área
arredondada do tubo de cotovelo e que a
saliência no cotovelo está para baixo.
3. Feche o fecho do saco. Certifique--se que
o fecho está totalmente fechado.
4. Retire o tubo de sopro do motor.
Saliência
Ranhura
5. Introduza o tubo de cotovelo na saída de
sopro. Comprove que a saliência do tubo
de cotovelo está alinhada com a ranhura
da saída de sopro.
6. Fixe o tubo de cotove lo rodando o botão
no sentido horário até que fique apertado.
MONTAGEM DO TUBO DE
ASPIRADOR
ADVERTÊNCIA: Pare o motor e
comprove que as pás do impulsor estão
paradas antes de abrir a porta de entrada de
aspirador ou de tentar inserir ou retirar os
tubos de aspirador o tubo de sopro. As pás
rotativas podem causar ferime ntos graves.

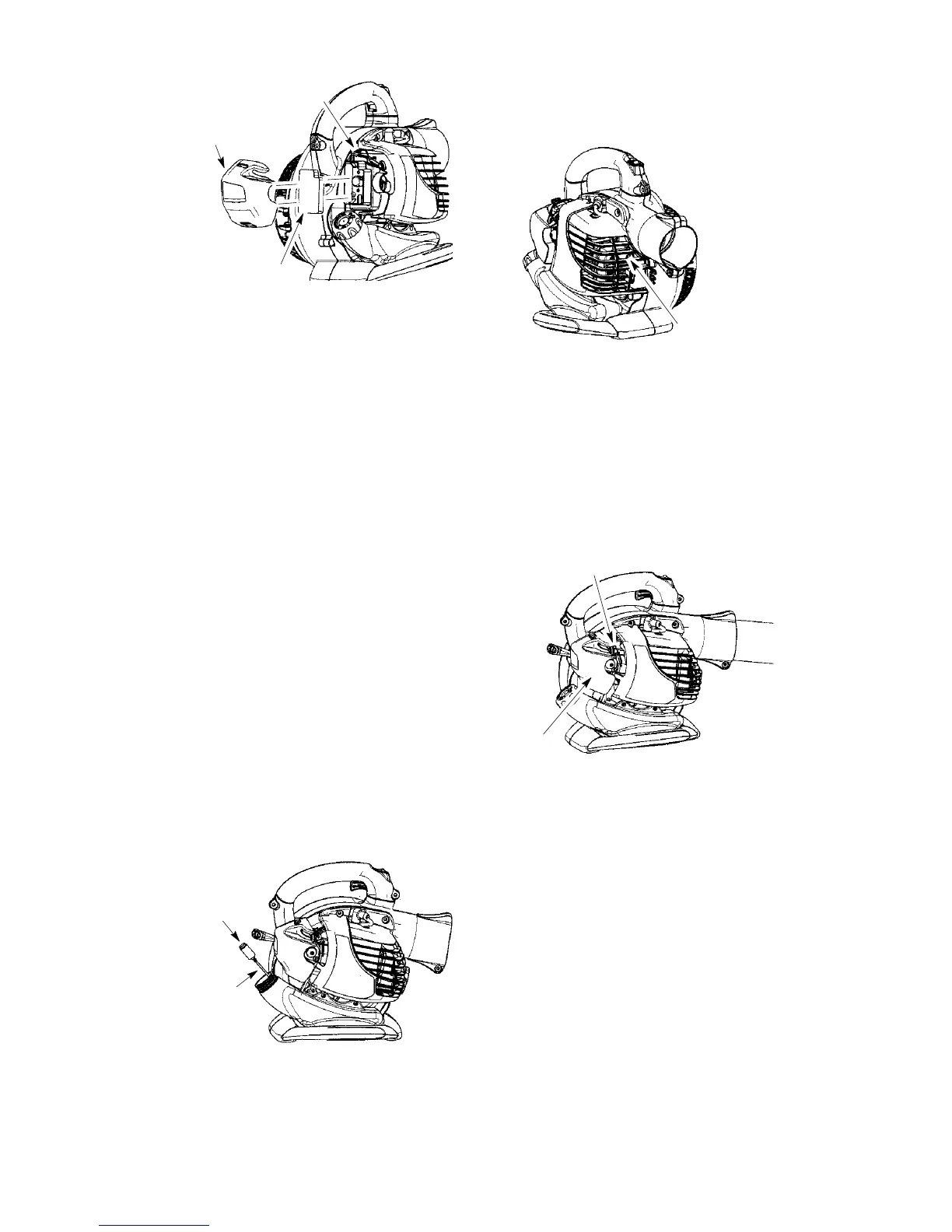

1. Introduza a pontade umachave defendas
na área do retentor da entrada de
aspirador.
Área do
retentor
Saída do
soprador
Área do
retentor
Tampa de entrada de aspirador
2. Incline delicadamente o cabo da chave de
fendas para a frente da unidade para
soltar o retentor enquanto puxa para cima
a tampa da entrada de aspirador com a
outra mão.
ir Filter
Button
A dirty air filter decreases engine perform-
ance and increases fuel consumption and
harmful emissions. Alwa ys clean after every
5 hours of operation or yearly, whichever
comes first.
1. Clean the cover and the area around it to
keep debris from falling into the carburetor
chamber when the cover is removed.
NOTE: Move choke lever to RUN position
before opening air filter cover.
2. Remove parts as illustrated.
NOTE: Do not clean filter in gasoline or
other flammable solvent. Doing so can
create a fire hazard or produce harmful
evaporative emissions.
3. Wash the filter in soap and water.
4. Allow filter to dry.
5. Apply a few drops of oil to the filter;
squeeze filter to distribute oil.
6. Replace parts.
REPLACE SPARK PLUG
Replace spark plug each year to ensure the
engine starts easier and runs better. Set
spark plug gap at 0,6 mm. Ignition tim ing is
fixed, nonadjustable.
1. Twist, then pull of f spark plug boot.
2. Remove spark plug from cylinder and dis-
card.
3. Replace with Champion RCJ-6Y spark
plug and tighten securely with a 19 mm
socket wrench.
4. Reinstall the spark plug boot.
REPLACE F UEL FILTE R
To replace fuel filter , drain unit by running it dry of
fuel, then remove fuel cap/retainer assembly
from tank. Pull filter from tank andremove it from
fuel line. Install new fuel filter on fuel line; reinstall
parts.
Fuel Line
Fuel Filter
CHECK MUFFL ER M OUNT ING
SCREWS
Once each year, ensure muffler mounting
screws are secure and tightened properly to
prevent damage.
Muffler
Mounting
Screw
CARBURETOR ADJUSTMENTS
The carburetor has been carefully set at the
factory. Adjustments may benecessary if you
notice any of the following conditions:
S Engine will not idle when the throttle is re-
leased.
Idle Speed Adjustment
Allow engine to idle. Adjust speed until engine
runs without stalling (idle speed too slow).
S Turn idle speed screw clockwise to in-
crease engine speed if engine stalls or dies.
S Turn idle speed screw counterclockwise to
decrease engine speed.
Air
Filter
Cover
Idle Speed Screw
If you require further assistance or areunsure
about performing this procedure, contact an
authorized service dealer.
To Next Page
