2-1
- Sections Des Cables Et Fusibles De Protection page 8
- Montage des Conduites d’Eau page 11
- Circuit Frigori Fique page 11
- Précautions Spéciales Pour les Appareils Au R407C page 11
- Unité de Contrôle des Opérations page 12
- Entretien et Maintenance page 13
- Recherche Et Anlyse Des Pannes page 14
- Contrôle de la Vitesse du Ventilateur (en Option) page 15
-
Installation sur Place d’un Interrupteur d’Isolement
page 15
!!
!!
! AVERTISSEMENT
Lors de l’installation, vérifier soigneusement les points suivants.
• Ne pas installer dans des endroits où il y a risque de fuites de gaz.
Danger d’incendie en cas de fuite ou de concentration de gaz à proximité du conditionneur.
• Ne pas surcharger le conditionneur.
L’appareil est pré-chargé en usine. Toute surcharge provoquerait une surintensité et des dommages au
compresseur.
• Les angles pointus et la surface des ailettes en aluminium du condenseur peuvent être
dangeureux et provoquer des accidents. Evitez tout contact avec ce type d’endroits.
SOMMAIRE
- Disposition et Dimensions page i-ii
- Schéma de Câblage Électrique page iii-viii
- Schéma de Sectionnement page ix-x
- Transport page 1
- Sélection de l’Emplacement page 2
- Installation de l’unité page 4
- Données Physiques page 5
- Circuit Hydraulique page 7
- Equipement Electrique et Câblage page 7
- Données Électriques page 8
TRANSPORT
• Soulever l’unité avec un palonnier ou un chariot à fourche pour éviter d’endommager les panneaux. La figure 1 indique les
dimensions de la pallette pour le levage. Éviter les mouvements brusques. Ne pas retirer la pallette avant d’atteindre
l’emplacement final.
Au besoin, utiliser une grue pour soulever une unité de plus de 11kW. Vérifier que les élingues sont assez fortes pour
soutenir l’unité. Consulter le manuel technique pour en connaître le poids.
S’assurer que les élingues ne touchent ni la batterie du condenseur, ni le panneau supérieur, ni le panneau avant. Utiliser
une ferrure de levage (fournie avec le présent manuel) comme indiqué dans la figure 2. Soulever légèrement l’unité pour
vérifier qu’elle est en équilibre avant de la mettre en place. Ne jamais balancer ou rouler l’unité.

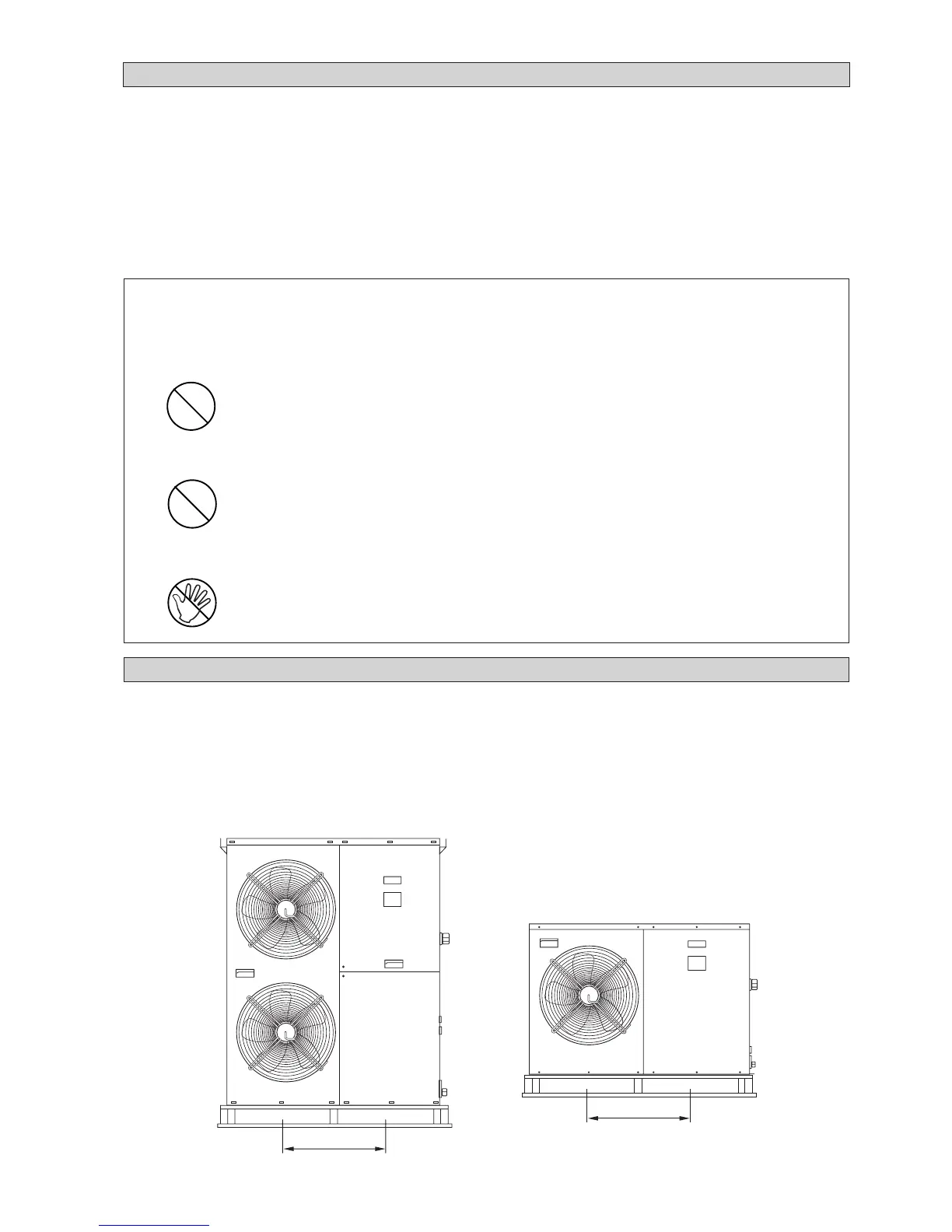

Figure 1
577
550
