5-13
• Servicio
El servicio o mantenimiento de estas unidades sólo debe ser realizado por personal con experiencia y formación específica en
refrigeración. Compruebe repetidamente los dispositivos de seguridad y realice ciclos continuos de los componentes de con-
trol Estos elementos debe analizarse y corregirse antes de volver a poner la unidad en funcionamiento.
El sencillo diseño del circuito de refrigeración elimina totalmente los problemas potenciales durante el funcionamiento nor-
mal de la unidad. No se necesita ningún trabajo de mantenimiento en el circuito de refrigeración siempre que la unidad
funcione con normalidad.
Se ha tomado en consideración la sencillez de mantenimiento en la fase de diseño, de modo que la unidad sea fácilmente
accesible desde los paneles de servicio. Es especialmente sencillo el acceso a los componentes eléctricos, y están colocados en
el cuadro de conexiones del panel de servicio frontal (Figura 7).
SERVICIO Y MANTENIMIENTO

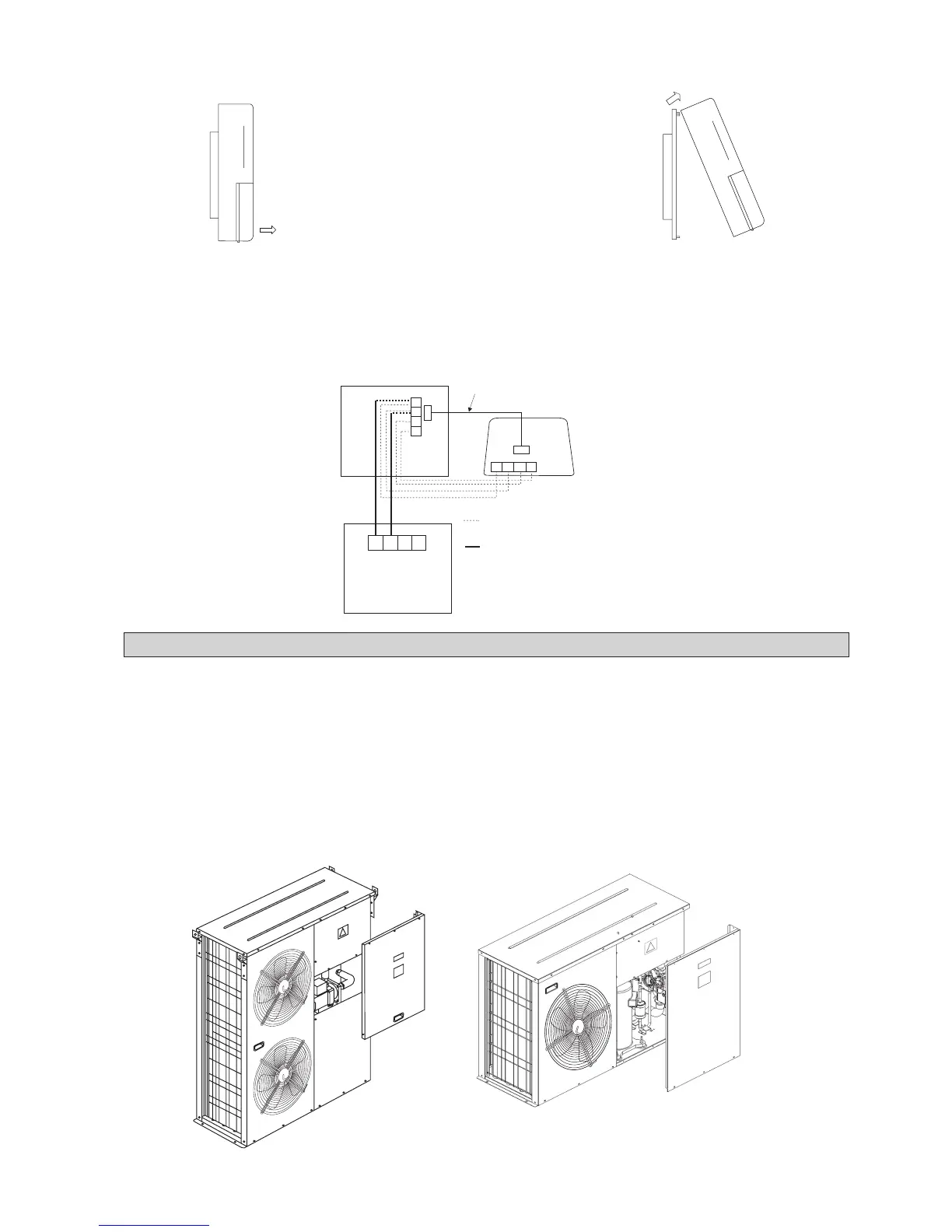

Figura 7
1. Se incluye una pila de 3V DC con el LCD. Se utiliza para garantizar que el LCD visualiza la hora real tras ajustarse el
programador.
2. El LCD se conecta al cuadro principal con una conexión CN8 (instalada en fábrica).
Si la conexión entre el LCD y el PCB debe ser más larga, se utilizará otra alternativa. Utilice un cable de hilos de la
longitud deseada y conecte este. Asegúrese de conectar los terminales de cables correctos. Asegúrese de que los colores
de los cables son los correctos.
3. Los acondicionadores pueden conectarse en red. Conecte los cables según se muestra.
Para retirar el panel LCD del soporte,
Paso 1 Paso 2
Comience a quitar el panel LCD
por la parte inferior,
con ayuda de un destornillador
Soltar el
panel LCD
Instalado en fábrica
Conexión alternativa entre panel LCD y PCB
Sólo para conexión en red
A
A
A
B
B
B
12V
12V
12V
GND
GND
GND
JP13
CN8
CN2
CN5
Cuadro Principal 00
Panel LCD
PCB Unit 01
