1. Ubicación microconector
El asa se encuentra en la caja de conexiones, detrás del panel de servicio.

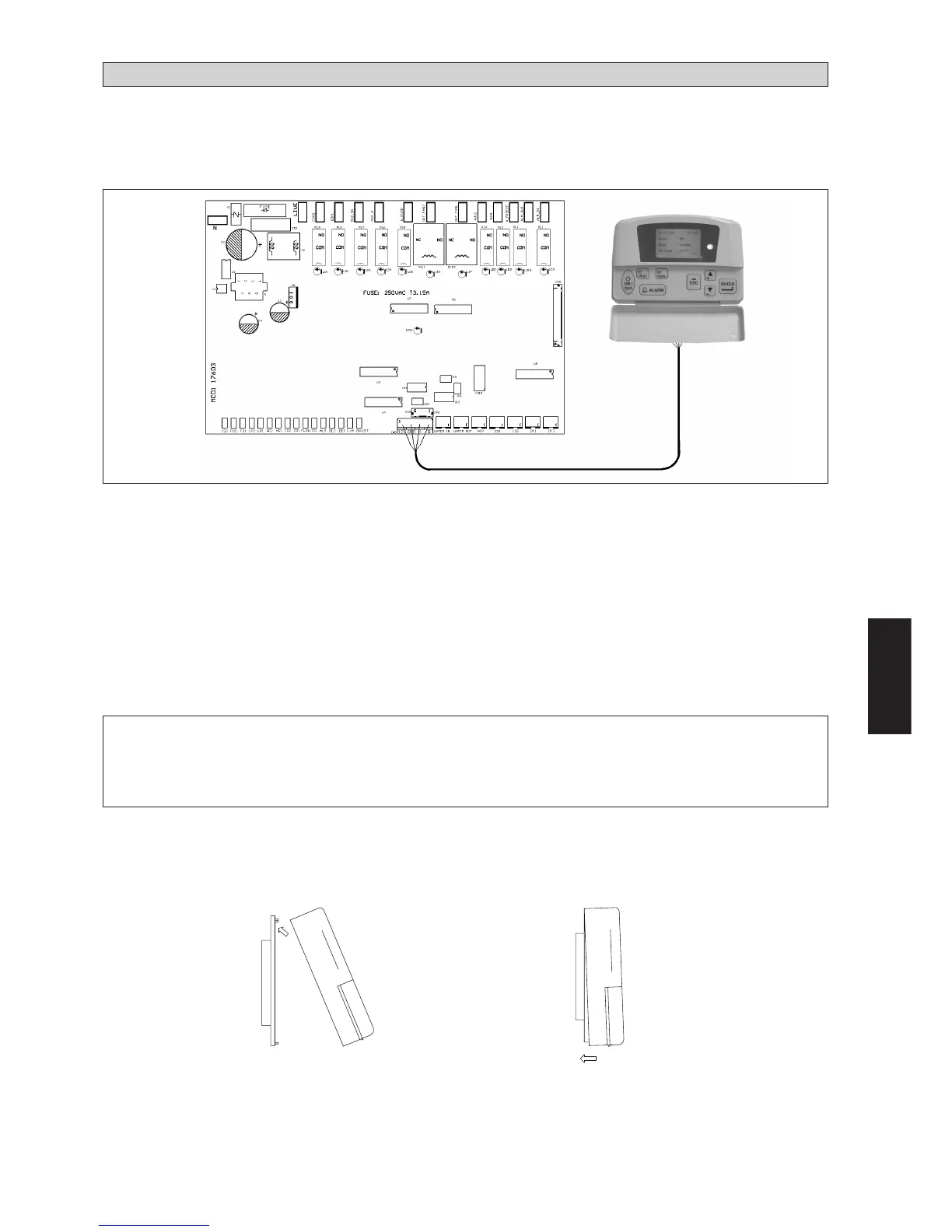

2. El display se conecìa a la placa del microprocessador
El led rojo ENCENDITO indica que la unidad tiene corriente.
El led verde ENCENDITO indica que la unidad está trabajando.
3. El display LCD
Durante operaciones normales, el LCD muestra la temperatura de entrada de agua. Cuándo hay algún error en el
funcionamiento de la minichiller, el display del LCD parpadcará y la alarma empezará a funcionar. El display mostrará el
parámetro defectuoso.
4. Especificación de funcionamiento del controlador
Existe un retraso de 3 minutos para la nueva puesta en marcha del compresor y del motor ventilador (ajuste por defecto).
GUÍA DEL SISTEMA DE CONTROL
La unidad está equipada con una tarjeta de controlador de microprocessador. El controlador realiza el control de la temperatura
de modo que el sistema pueda medir de forma precisa la temperatura ambiente y para controlar la temperatura del agua
entrante y saliente. El ajuste de temperatura de la unidad se realiza en fábrica. No se recomienda cambiarlo, a menos que sea
necesario. Un controlador con cable se conecta a la tarjeta del microprocesador.
Se pueden observar todos los ajustes de parámetros y sus lecturas en el LCD de la citada unidad de control.
!!
!!
! CUIDADO
• Utilice el controlador para encender/apagar la unidad. No desconecte la unidad directamente de la red, ya que podría
causar daños.
• No cambia los ajustes de los dispositivos de seguridad.
• Instalación
Para fijar el panel LCD en el soporte,
Paso 1 Paso 2
Enganche primero el
panel LCD por la parte
de arriba
Presionar para fijar el
panel LCD en el soporte
