McQuay AC20C / MAC020C - Español

5-1
- Tamaños Recomendados Para Cables página 8
- Preparación Del Sistema De Tuberías DeAgua página 11
- Circuito Refrigerante página 11
- Precauciones Especiales Para El R407C página 11
- Guía Del Sistema de Control página 12
- Servicio Y Mantenimiento página 13
- Localización De Averías página 14
-
Controlador De La Velocidad Del Ventilador (Opcional) página 15
- Instalación del Interruptor Aislante página 15
!!
!!
! CUIDADO
Asegúrese de seguir durante la instalación los siguientes puntos importantes.
• No instalar la unidad ahí donde pueda haber fuga de gas inflamable.
Si el gas procedente de una fuga de gas se acumula alrededor de la unidad puede producirse un
incendio.
• No sobrecargar la unidad.
Esta unidad está cargada en fábrica. Su sobrecarga ocasionará sobrecarba deconsumo o rotura del
compresor.
• Los bordes cortantes y la superficie del serpentín de aluminio puede causar lesiones. Evite el
contacto con ellos.
ÍNDICE
- Esquema Y Dimensiones página i-ii
- Esquema De Conexiones Eléctricas página iii-viii
- Esquemas de Aislamiento página ix-x
- Transporte página 1
- Ubicacion De La Unidad página 2
- Instalación De La Unidad página 4
- Datos Técnicos página 5
- Tuberia De Agua página 7
- Instalación Eléctrica página 7
- Datos Eléctricos página 8

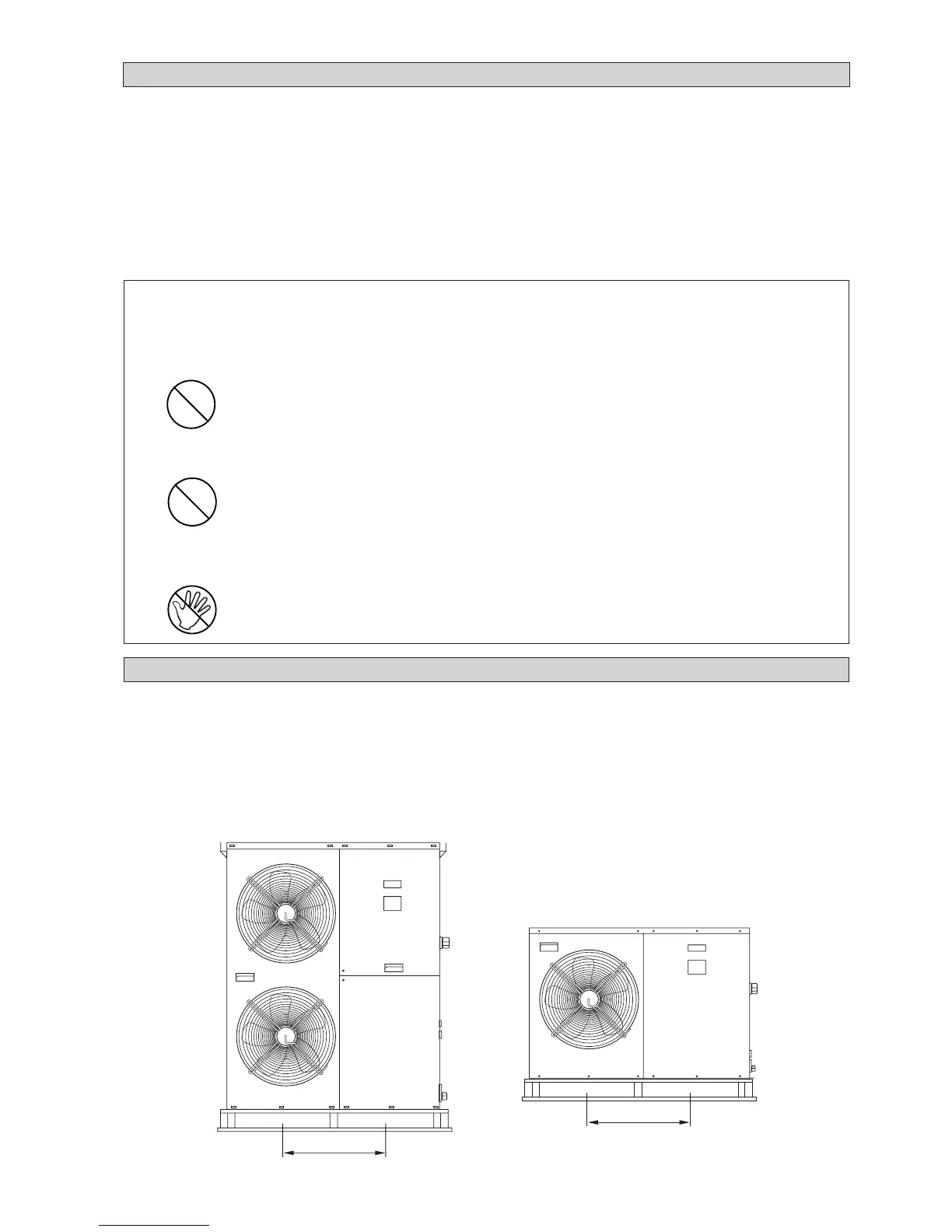

TRANSPORTE
• Utilice barras separadoras o una carretilla elevadora para elevar la unidad y evitar daños a los paneles. La Figura 1 muestra
las dimensiones de la grúa para la elevación. Evite movimientos violentos. No retire la grúa hasta que esté en su ubicación
final.
Si es necesario, utilice la grúa para las unidades superiores a 11kW. Compruebe que las correas de elevación tienen
capacidad suficiente para sujetar la unidad. Consulte el peso de la unidad en el manual de especificación.
Asegúrese de que las correas de elevación no tocan el serpentín, el panel superior o el panel frontal. Con el soporte de
elevación (que se incluye con este manual) según se muestra en la Figura 2, levante la unidad ligeramente para asegurarse
de que está equilibrada antes de ponerla en su ubicación. No balancear o arrastrar la unidad.
Figura 1
577
550
