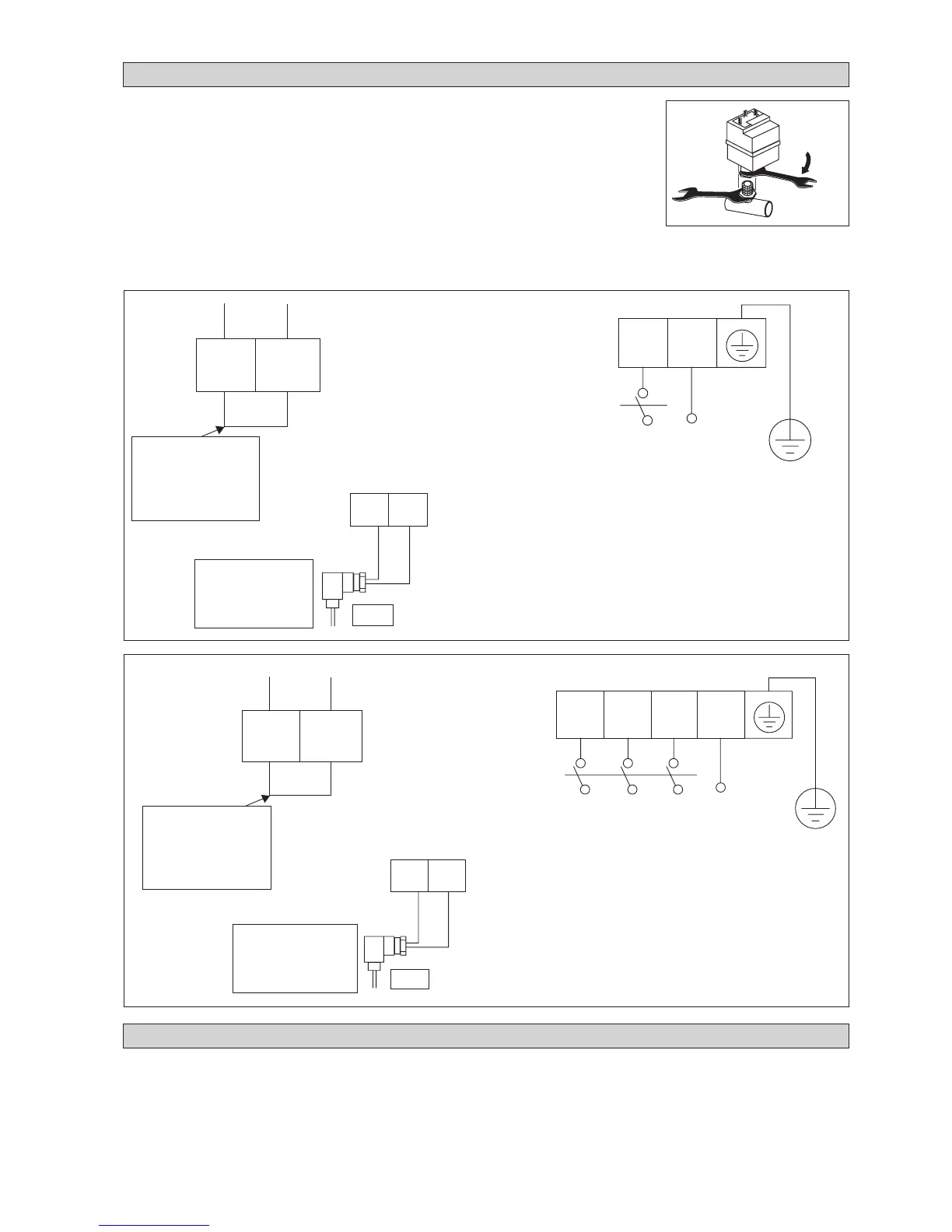

McQuay AC20C / MAC020C - Controlador de la Velocidad del Ventilador (Opcional); Instalación del Interruptor Aislante; Figura 8

5-15
Figura 9
Suelte estos cables
durante la conexión
del controlador de
velocidad del
ventilador.
Conexión del
controlador de
velocidad del
ventilador (FSC)
A (PCB)
OUT_FAN1
A (A) DE
CAPACITADOR
Alimentación eléctrica 400V / 3Ph-N / 50Hz
4AC/AC040/050/060 C/CR
FSC
OF IN
OF OUT
TB3
TB3
OF IN OF OUT
L1 N
TB1
R
S
TN
L2
L3
INSTALACIÓN DEL INTERRUPTOR AISLANTE
El interruptor aislante no se incluye como elemento estándar con las unidades. Se aconseja realizar su instalación en el
emplazamiento. El interruptor aislante debe tener capacidad para transmitir y romper corrientes bajo condiciones normales de
los circuitos. Debe ser de tipo AC23A y que cumpla con IEC: 947-3.
Para la selección del interruptor aislante, compruebe el consumo de puesta en marcha y funcionamiento especificado en la
Tabla B. Conecte un cable de tierra desde la alimentación de corriente entrante, directamente al cuadro de conexiones, o utilice
un terminal auxiliar de tierra en el interruptor aislante. Para instalar un interruptor aislante, conéctelo al cuadro de conexiones,
según se muestra en las dos figuras de la página ix.
El funcionamiento de estos acondicionadores de aire sin ningún control de velocidad de
ventilador está limitado a una temperatura ambiente de 17°C. Con el controlador de velocidad
del ventilador, las unidades pueden funcionar hasta -5°C.
El controlador de velocidad del ventilador no se incluye como elemento estándar con el
acondicionador. Se instala en el propio emplazamiento.
Todos los acondicionadores “mini-chillers” tienen una válvula de acceso de 1/4" para la
línea de líquido del circuito de refrigerante. Esta válvula es para la conexión de presión
directa con el control de velocidad del ventilador.
Para instalar el controlador de velocidad del ventilador, conecte el adaptador hembra a la
válvula de acceso de 1/4". Utilice dos llaves para apretar correctamente (par máx. 15 Nm). Véase Fig. 8. Asegúrese de que no
haya fugas en la junta.
Conecte el controlador de velocidad del ventilador al cuadro de terminales. Véase Fig. 9.
CONTROLADOR DE LA VELOCIDAD DEL VENTILADOR (OPCIONAL)
Figura 8
TB3
OF IN OF OUT
OF IN OF OUT
FSC
TB3
L1 N
TB1
L/L1 N/L2
4AC/AC020/025/030 C/CR
Alimentación eléctrica 230V / 1Ph-N
/ 50Hz
Suelte estos cables
durante la conexión
del controlador de
velocidad del
ventilador.
Conexión del
controlador de
velocidad del
ventilador (FSC)
A (PCB)
OUT_FAN1
A (A) DE
CAPACITADOR
15 Nm
