• Entretien
L’entretien ou la maintenance de ces unités doit être effectuée par du personnel qualifié avec une formation particulière à la
réfrigération. Vérifier maintes fois les sécurités et le cycle continu des contrôles. Ces éléments doivent être analysés et corrigés
avant d’être réinitialisés.
Le simple modèle du circuit de réfrigération élimine totalement les problèmes potentiels au cours de l’exploitation normale de
l’unité. Aucune maintenance du circuit de réfrigération n’est requise tant que l’unité fonctionne normalement.

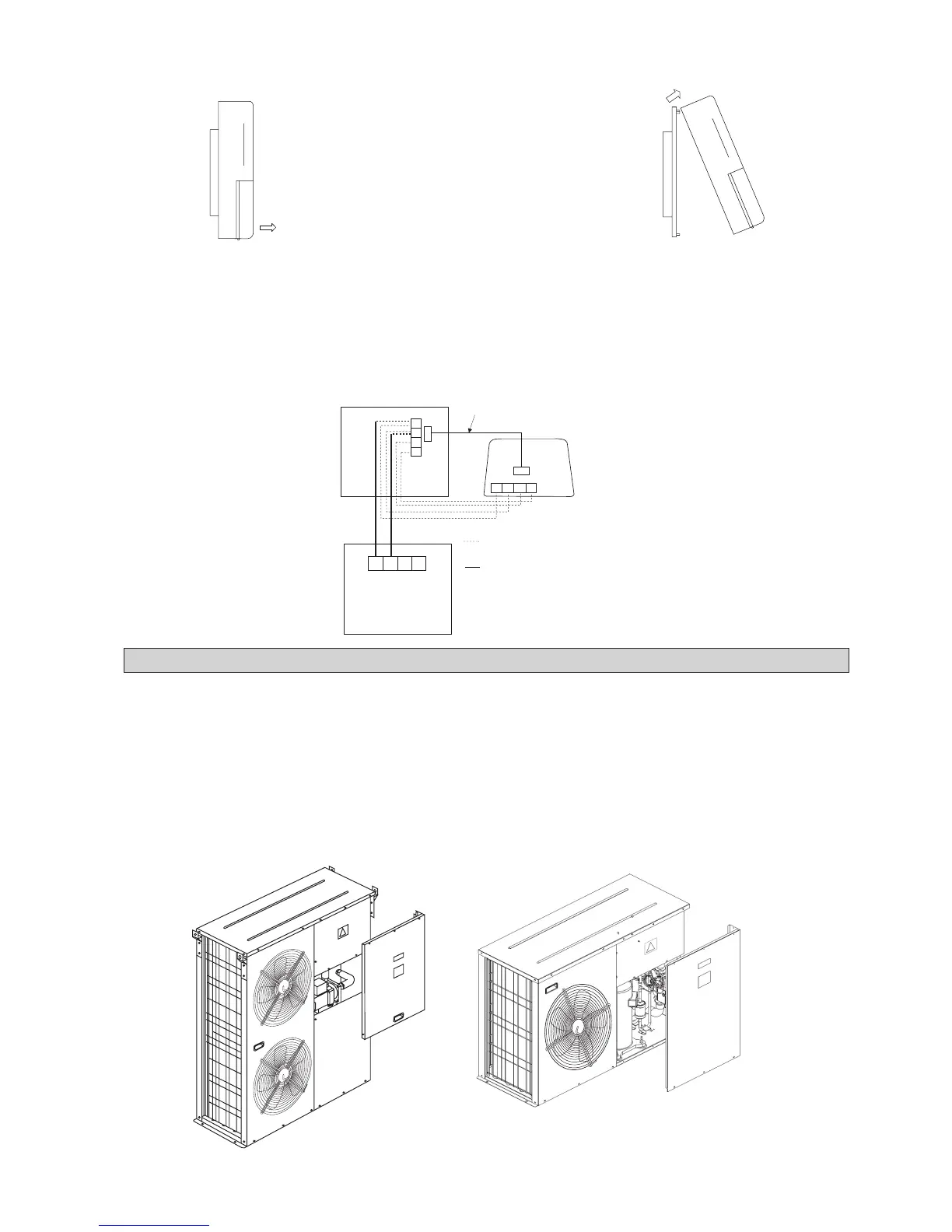

La facilité de maintenance a été prise en compte à l’étape de la conception, où on a rendu l’unité accessible grâce à des
panneaux de service. Les equipments électriques sont d’un accès particulièrement facile parcequ’ils sont situés dans la boîte
de jonction du panneau de service avant (Figure 7).
ENTRETIEN ET MAINTENANCE
Figure 7
1. Une batterie ‘A’ de 3 V. D.C. è fournie avec l’afficheur à cristaux liquides sert à garantir que ce dernier indique l’heure
exacte si le minuteur est activé.
2. L’afficheur à cristaux liquides est branché à la carte principale à l’aide de la connexion CN8. (Ce branchement est effectué
en usine).
Prévoir une connexion supplémentaire s’il est nécessaire d’avoir une connexion plus longue entre l’afficheur et PCB.
Utiliser un câble de 4 fils ayant la longueur voulue et le brancher entre le plot terminal CN2 sur l’afficheur et le plot
terminal CN5 sur PCB. Contrôler si les cosses des câbles sont fixées correctement.
3. Il est également possible de créer un réseau de plusieurs chillers. Brancher les câbles de la façon suivante.
Pour enlever le panneau LCD du support,
Point 1 Point 2
Retirez l’afficheur à cristaux
liquides en commençant par
le bas à l’aide d’un tournevis
Enlever le
panneau
LCD
Installé en usine
Connexion supplémentaire entre le panneau et PCB
Uniquement pour créer un réseau
A
A
A
B
B
B
12V
12V
12V
GND
GND
GND
JP13
CN8
CN2
CN5
Carte Principale 00
Panneau
LCD
Unit PCB 01
