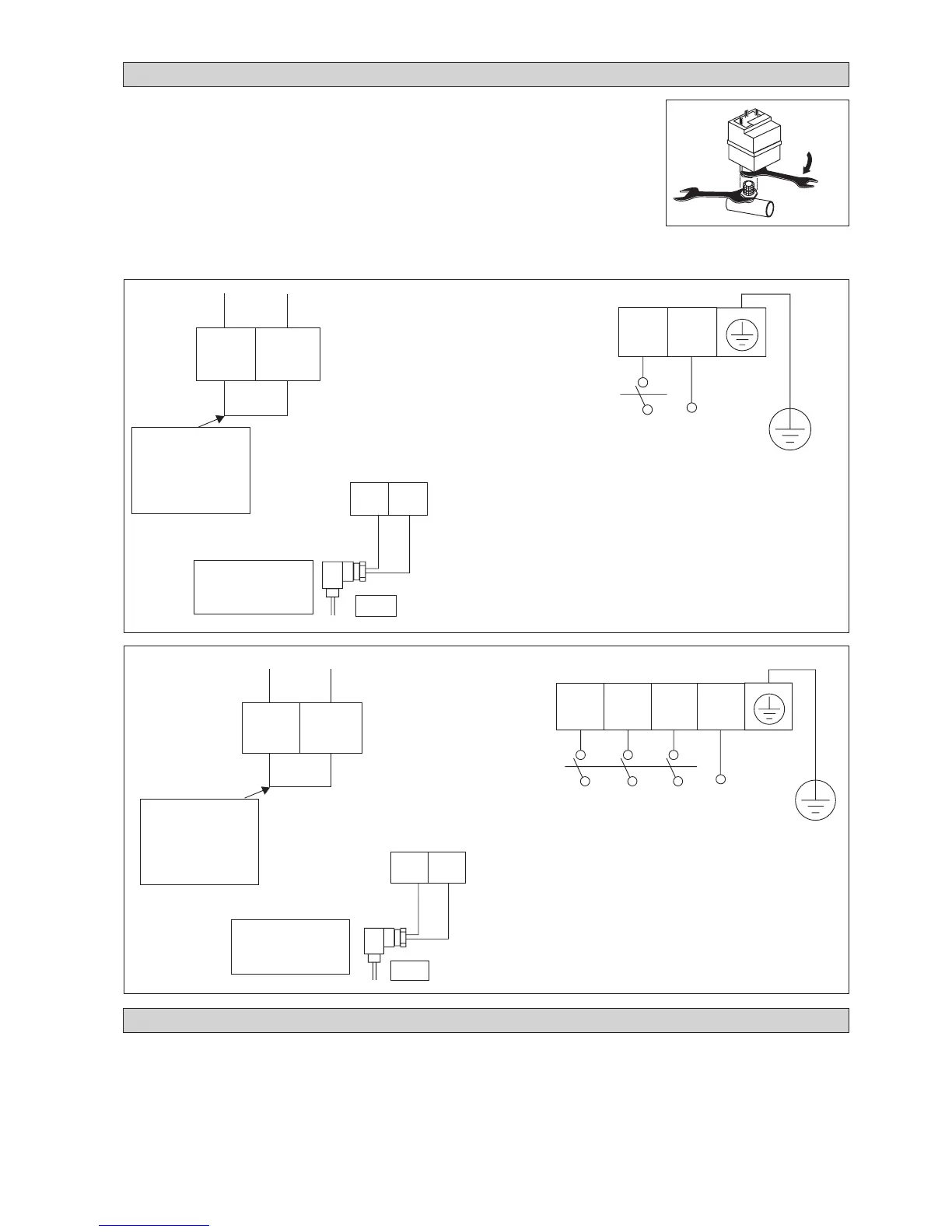

4-15
Figura 9
Scollegare questi
cavi per il
collegamento del
regolatore di
velocità
VERSO (PCB)
VENT_OUT 1
4AC/AC040/050/060 C/CR
FSC
OF IN
OF OUT
TB3
TB3
OF IN OF OUT
L1 N
TB1
R
S
TN
L2
L3
INSTALLAZIONE SUL POSTO DEL SEZIONATORE
Il sezionatore non è fornito di serie con le unità. È consigliabile farlo installare sul posto. Il sezionatore deve avere un adeguato
potere di stabilimento, di carico e di interruzione in normali condizioni di circuito. Deve essere per funzionamento AC 23A e
pienamente conforme alle norme CEI: 947-3.
Per la scelta di sezionatore, controllare il consumo di avvio e di funzionamento indicati nella Tabella B. Assicurarsi di collegare
un filo di terra dall’alimentazione in entrata, direttamente alla morsettiera oppure utilizzando un terminale di terra ausiliare nel
sezionatore. Per installare un sezionatore, collegare i suoi fili alla morsettiera come indicato nelle due figure di pagina ix.
Cablaggio per
regolatore di
velocità (FSC)
VERSO (A) OF_1
CONDENSATORE
Alimentazione elettrica 400V / 3Ph-N / 50Hz
Il funzionamento dei chiller senza controllo della velocità del ventilatore è limitato fino a una
temperatura ambiente di 17°C. Con il controllo della velocità invece, le unità possono funzionare
fino a -5°C.
Il controllo della velocità del ventilatore non è fornito di serie con le unità, ma opzionale.
Tutti i chiller possiedono una valvola di accesso da 1/4" fornita assieme alla linea di liquido del
circuito refrigerante. Questa valvola serve per la connessione diretta mediante pressione del
controllo della velocità del ventilatore.
Per installare il controllo della velocità, avvitare l’adattatore femmina alla valvola di accesso da
1/4". Usare delle pinze per serrare adeguatamente (coppia mass. 15 Nm).
Vedere Fig. 8. Assicurarsi che non vi siano delle perdite nel giunto.
Connettere il controllo della velocità del ventilatore ai blocchetti terminali. Vedere Fig. 9.
REGOLATORE VELOCITÀ VENTILATORE (OPZIONALE)
Figura 8
Scollegare questi
cavi per il
collegamento del
regolatore di
velocità
VERSO (PCB)
VENT_OUT 1
TB3
Alimentazione elettrica 230V / 1Ph-N / 50Hz
OF IN OF OUT
OF IN
OF OUT
Cablaggio per
regolatore di
velocità (FSC)
FSC
TB3
VERSO (A) OF
CONDENSATORE
L1 N
TB1
L/L1 N/L2
4AC/AC020/025/030 C/CR
15 Nm
