Vue d'ensemble de l'appareil
67
FRANÇAIS
1 Vue d'ensemble de l'appareil
1.1 Vue d'ensemble de l'appareil
1
2
4
5
6
7
8
9
10
3

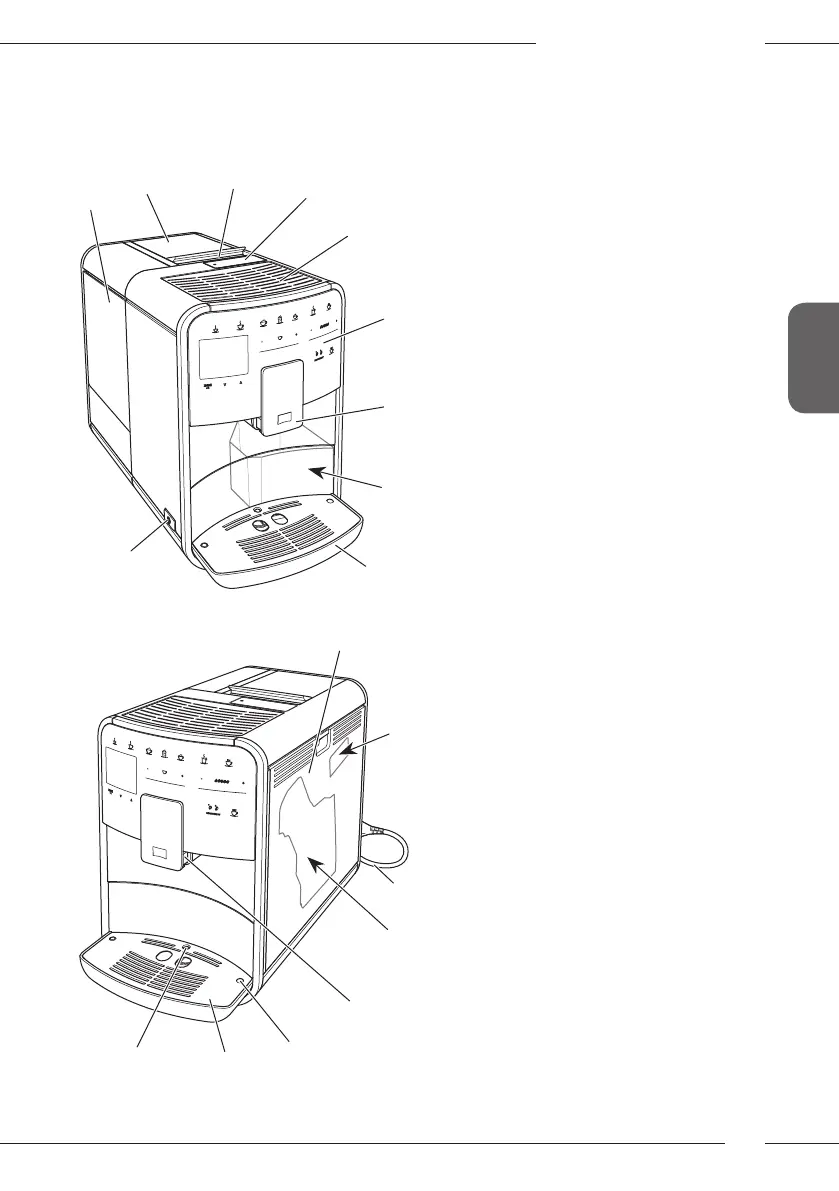

Fig. 1: Vue de l'appareil de l'avant gauche
12
13
14
16
18
17
15
11
Fig. 2: Vue de l'appareil de l'avant droit
1 Réservoir d'eau
2 Double réservoir de café en grains
3 Curseur «BEAN SELECT»
(uniquement modèle BARISTAT)
«BEAN SELECT» sur BARISTA TS voir
numéro de position30.
4 Compartiment pour café moulu
5 Chaue-tasse avec tôle d'acier inox
(suivant le modèle)
6 Panneau de commande
7 Bec verseur réglable en hauteur avec
2buses pour le café, 2pour le lait,
1pour l'eau chaude, éclairage de
la tasse (uniquement sur le modèle
BARISTATS)
8 Bac de récupération du marc (intérieur)
9 Bac collecteur
10 Touche «Marche/Arrêt»
11 Cache
12 Levier «Réglage de la mouture» (der-
rière le cache)
13 Cordon d'alimentation avec comparti-
ment de rangement
14 Chambre d'extraction (derrière le cache)
15 Raccordement du tuyau à lait sur le bec
verseur
16 Raccordement du tuyau à lait sur le bac
collecteur
17 Grille
18 Flotteur
