MD 9273 Leakage Clamp U – Online-Spannungsmessung
70
Anschlussplan
Verwenden Sie den Anschlussplan für die Leistungsprüfung aus dem MD 9273 Handbuch.
Messverfahren
• Schließen Sie die MD 9273 an den Prüfling an und stellen Sie den Bluetooth
®
-Modus ein.
• Geben Sie die Funktion Spannung ein und warten Sie auf das aktive Bluetooth
®
-
Kommunikationssymbol.
• Stellen Sie den Prüfparameter ein
• Starten Sie die Durchlaufmessung.
• Beenden Sie die Messung.
• Speichern Sie die Ergebnisse (optional).

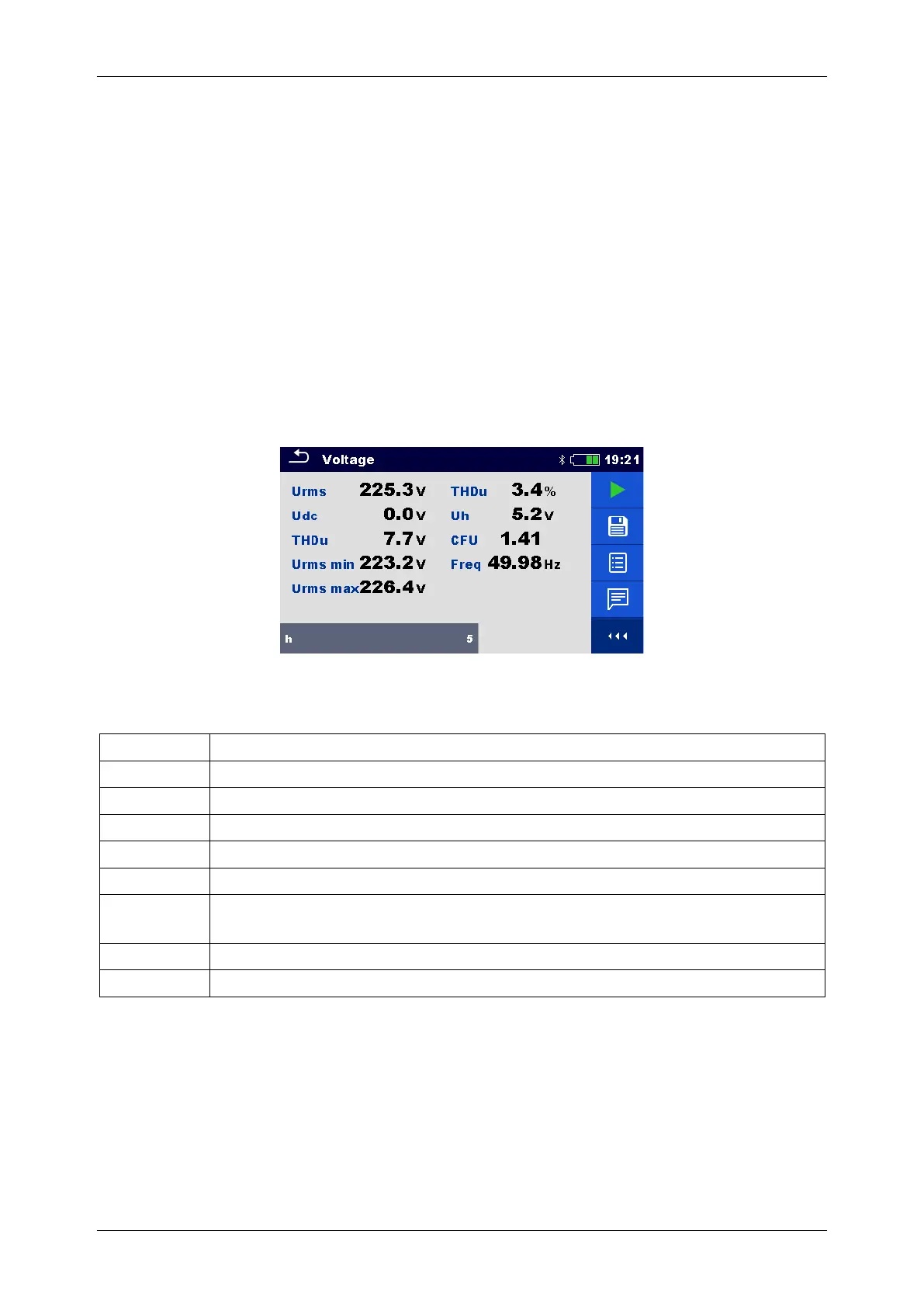

Abbildung C.7: Ergebnisse aus der Spannungsprüfung
Messergebnisse / Teilergebnisse
Urms
Effektiver Spannungswert – letzes erhaltenes Ergebnis.
Urms min
Kleinster effektiver Spannungswert während der Messdauer.
Urms max
Größter effektiver Spannungswert während der Messdauer.
Udc
DC-Spannungswert.
THDu [V]
Effektiver Spannungswert aller Harmonischen.
THDu [%]
Gesamte harmonische Verzerrung.
Uh
Effektiver Spannungswert der eingestellten Harmonischen (5. in Abbildung C.7:
Ergebnisse aus der Spannungsprüfung).
CFU
Spannungsscheitelfaktor – Spitzenspannung zu effektivem Spannungsverhältnis.
Freq
Grundfrequenz.
