MGE UPS Systems PULSAR EVOLUTION 2200 - Anschluß des Kommunikationskabels für RS232- Bzw. USB-Schnittstelle (Wahlweise); Anschluß der Verbindung für Datenleitungsschutz (Wahlweise)

Seite 14 - 34007115DE/AA
IN OUT
DATA LINE PROTECTION
TO BATTERY CABINET
RS232
2. Aufstellung und Installation

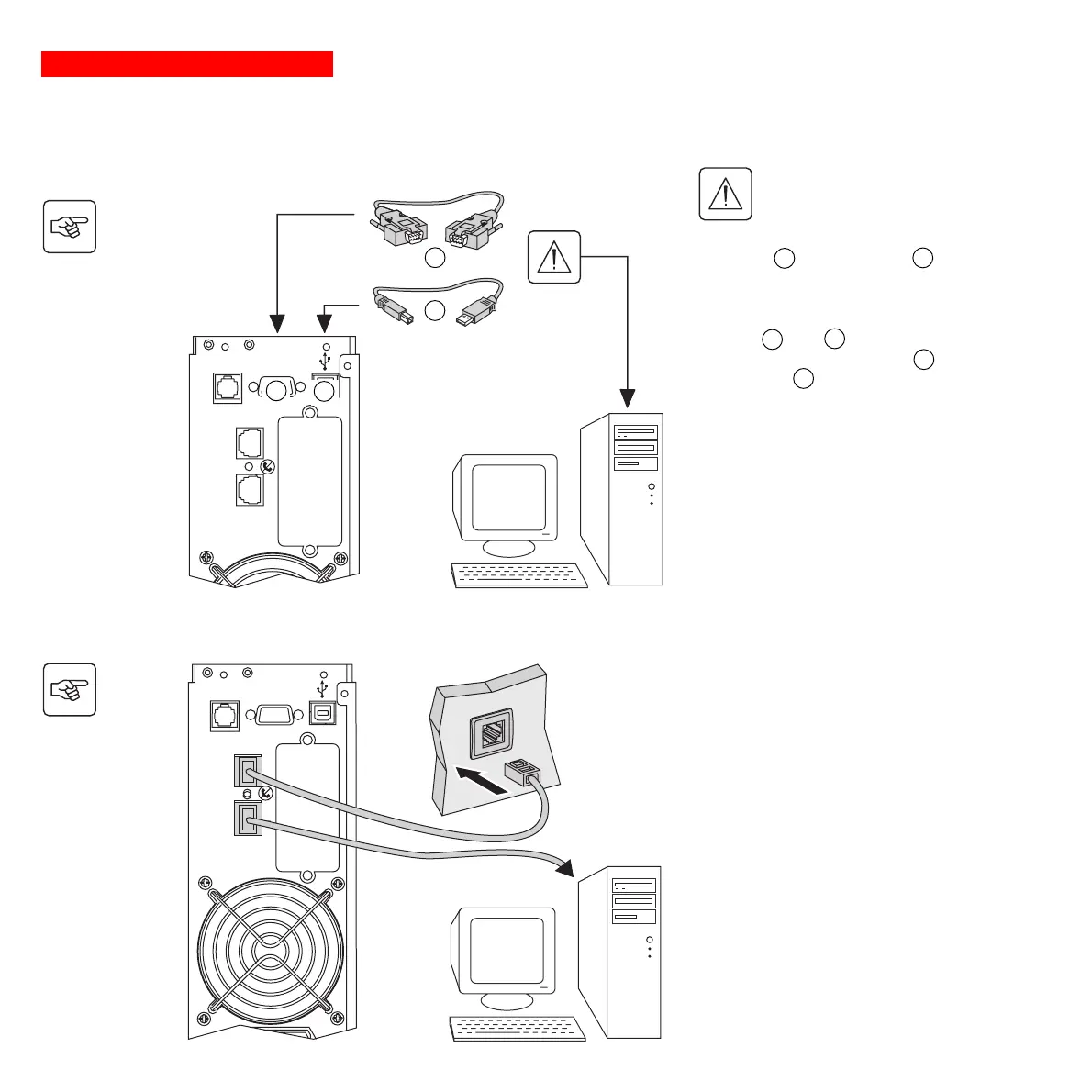

2.5 Anschluß des Kommunikationskabels für RS232- bzw. USB-
Schnittstelle (wahlweise)
1 - RS232- 26 oder USB-Kabel 27 an die
serielle Schnittstelle bzw. den USB-Port des
zu schützenden Systems anschließen.
2 - Kabel 26 bzw. 27 mit dem anderen
Ende an die RS232-Schnittstelle 2 oder
den USB-Port 1 der USV anschließen.
Die USV kann nun über verschiedene
Softwarepakete von MGE UPS SYSTEMS
mit dem angeschlossenen Rechnersystem
kommunizieren (Überwachung,
Konfiguration, Sicherheitsparameter).
26
27
RS232- und USB-Schnittstelle
können nicht gleichzeitig
verwendet werden.
2.6 Anschluß der Verbindung für Datenleitungsschutz (wahlweise)
Mit Hilfe der USV-Funktion
"Datenleitungsschutz" können
Überspannungen in den Datenleitungen des
EDV-Systems verhindert werden.
Hierzu ist die zu schützende Datenleitung
gemäß nebenstehender Abbildung an die
Steckbuchsen "Data line protection" IN/OUT
anzuschließen (RJ45-Kabel (OUT) nicht im
Lieferumfang).
1
2
IN OUT
TO BATTERY CABINET
DATA LINE PROTECTION
RS232
