34007115DE/AA - Seite 21
P U L S A R
Evolution
3 0 0 0
C
D
P U L S A R
Evolution
3 0 0 0
B
A
E
4.2 Austausch des Batteriemoduls
4. Wartung und Service
Ausbau des Batteriemoduls
Die Batterien können bei eingeschalteter USV ausgetauscht werden.
Sicherheitsmaßnahmen:
Die Batterie hat einen hohen Kurzschlußstrom und kann Stromschläge verursachen.
Bei jeder Handhabung der Batterien sind daher folgende Sicherheitsmaßnahmen einzuhalten:
◗ Armbanduhren, Ringe, Armreifen und sonstige an Händen oder Armen getragene Metallgegenstände abnehmen.
◗ Werkzeuge mit Isoliergriff verwenden.

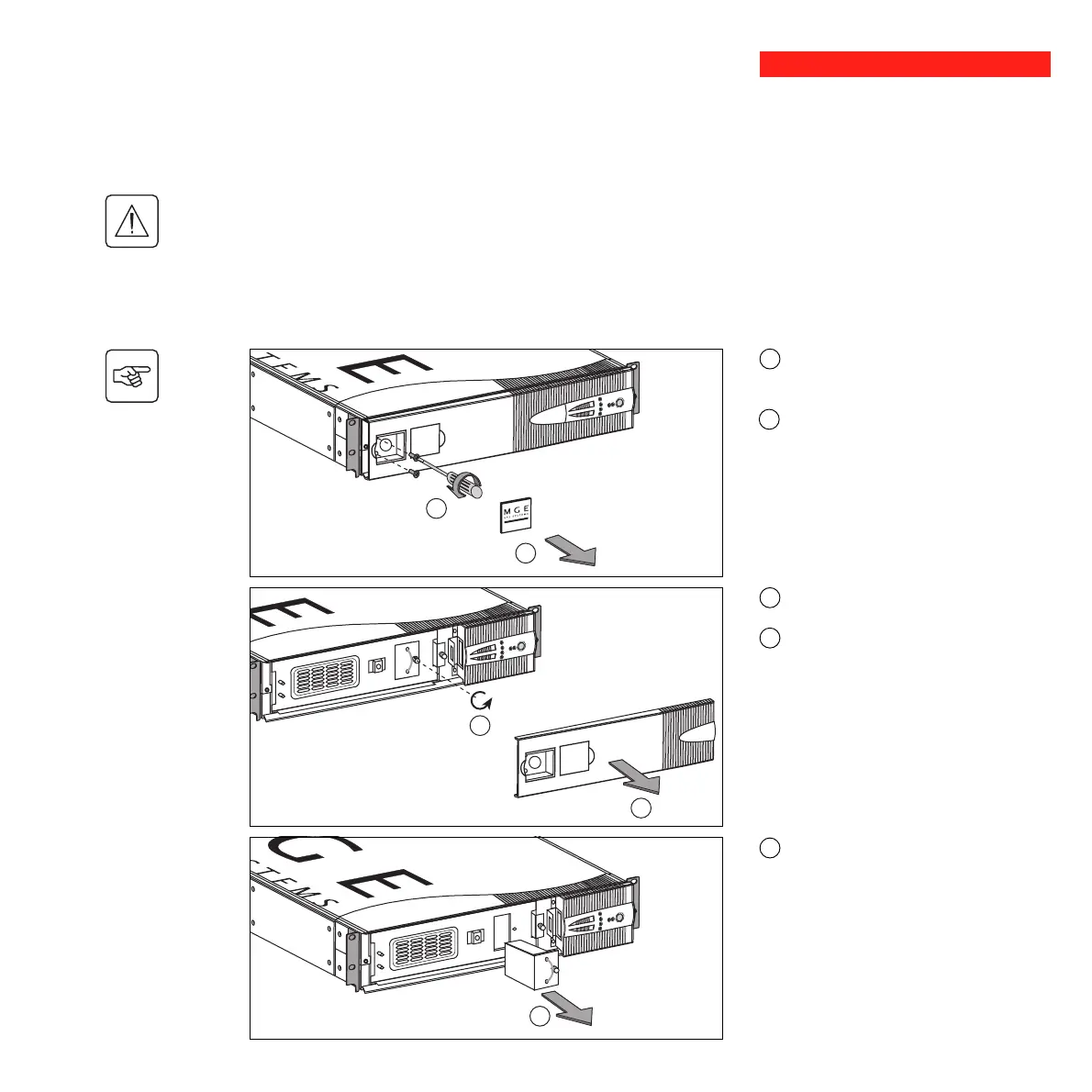

A - An der Frontseite mit dem Finger den
Schildträger mit dem MGE-Logo
herausdrücken.
B - Die beiden dahinter liegenden
Schrauben lösen.
C - Linken/unteren Teil der
Frontabdeckung nach vorn abziehen.
D - Schraube des Sicherheits-
Steckverbinders lösen.
E - Sicherheits-Steckverbinder
herausziehen.
