MINERVA OMEGA C/E 652 - Kopplingsschema

42
HAM11-001 - rev. 02-08-03-13
Schemi elettrici
Gli Schemi elettrici che seguono si riferi-
scono a tutti i tipi di macchine presentati
nelle Istruzioni per l'Uso.
Wiring diagram
The following wiring diagrams are valid
for all the types of machines described in
these Operating Instructions.
Schémas
Electriques
Les Schémas Electriques ci-après se
réfèrent à tous les types de machines
présentés dans la Notice d’Utilisation.
Schaltpläne
Die nachfolgenden Schaltpläne gelten für
alle in der Betriebsanleitung aufgeführten
Maschinentypen.
Kopplingsschema
Följande kopplingsscheman är giltiga för
alla typer av maskiner som beskrivs i den
här bruksanvisningen.

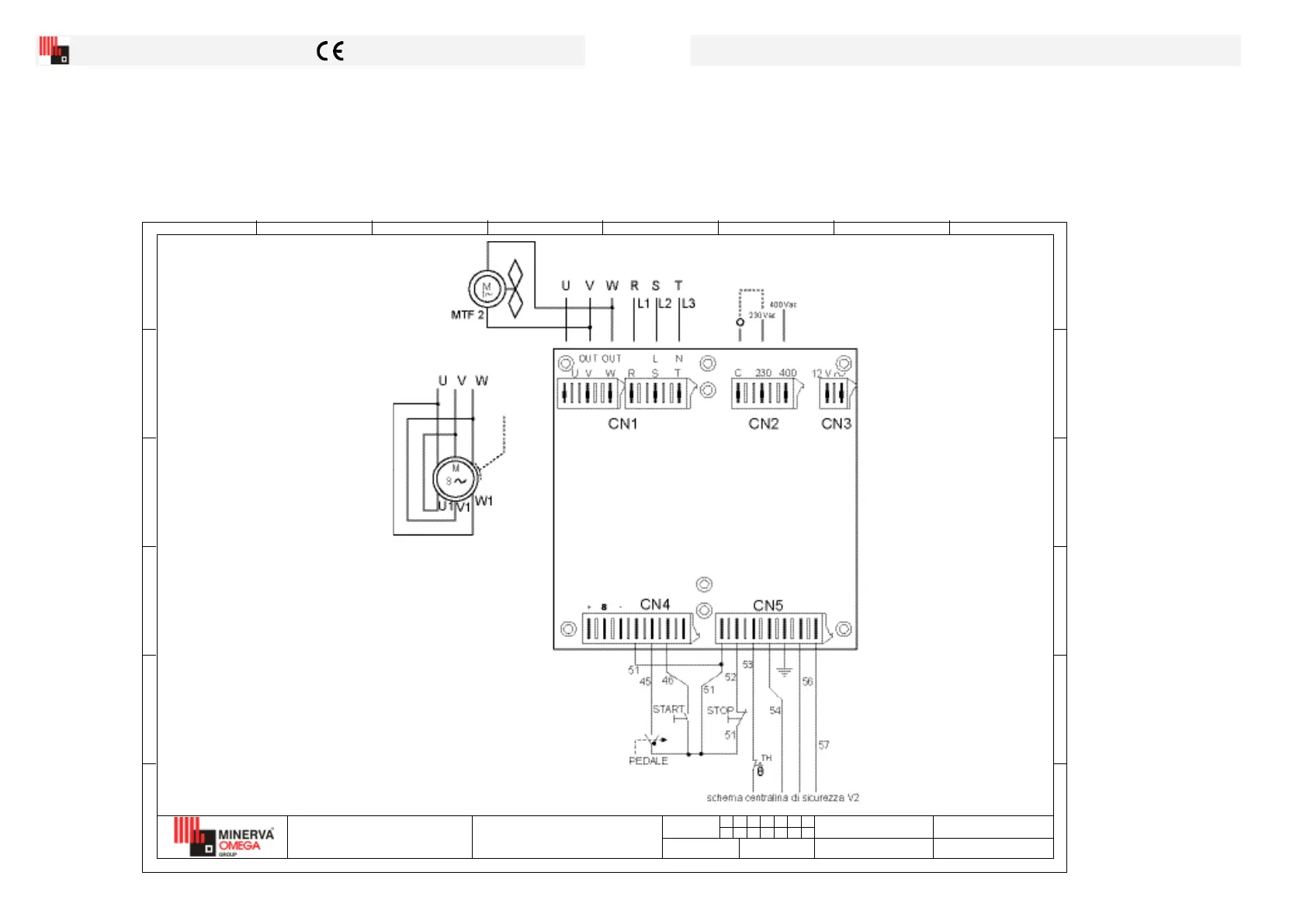

Schema elettrico trifase (230/3) / Three-phase wiring diagram / Schéma éléctrique trifasée
Dreiphasenschaltplan / Trefas kopplingsschema C/E652-653
POS. ARCH.:
1
2
3 6
7
4 5
8
A
B
C
D
E
F
A
B
C
D
E
F
DENOMINAZIONE: DESCRIZIONE:
MODIFICHE:
A B C D E F G
DATA:
DISEGNO N°:
DISEGNATORE:
NOTE:
FOGLIO:
02/06/97
A.S.C.
1 DI 1
C6700602
C/E 652 - C/E 653 SCHEMA ELETTRICO TRIFASE 230V
