70 | minnkotamotors.com
©2022 Johnson Outdoors Marine Electronics, Inc.
INSTALLATON
1010
1111
99
1212
22
33
1515 1616
1414
1717
55
88
77
44
11
66
AAAA
BBBB
CCCC
DDDD
1818
l Uniquement disponible avec les modèles possédant un système CoPilot installé en usine.
p N’est pas montré sur le schéma des pièces.
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
t Uniquement disponible avec les modèles possédant un système i-Pilot installé en usine.
 Uniquement disponible avec les modèles possédant un système i-Pilot installé en usine.
INSTALLATION DU RIPTIDE TERROVA
Votre nouveau Riptide Terrova est oert avec tout ce dont vous aurez besoin pour le montage direct au bateau. Ce moteur peut être monté
directement sur le bateau ou couplé avec un support à dégagement rapide Minn Kota pour un montage et un démontage simples. Pour
l’installation avec un support à dégagement rapide, vous reporter aux directives d’installation fournies avec le support. Pour obtenir des
supports de montage à dégagement rapide compatibles ou pour trouver votre concessionnaire le plus près, visitez
minnkotamotors.com. Pour
installer le moteur directement sur le bateau, veuillez suivre les directives fournies avec ce manuel. Avant de commencer, veuillez examiner la
liste des pièces et des outils nécessaires à l’installation. Pour davantage de soutien pour les produits, veuillez visiter
minnkotamotors.com.

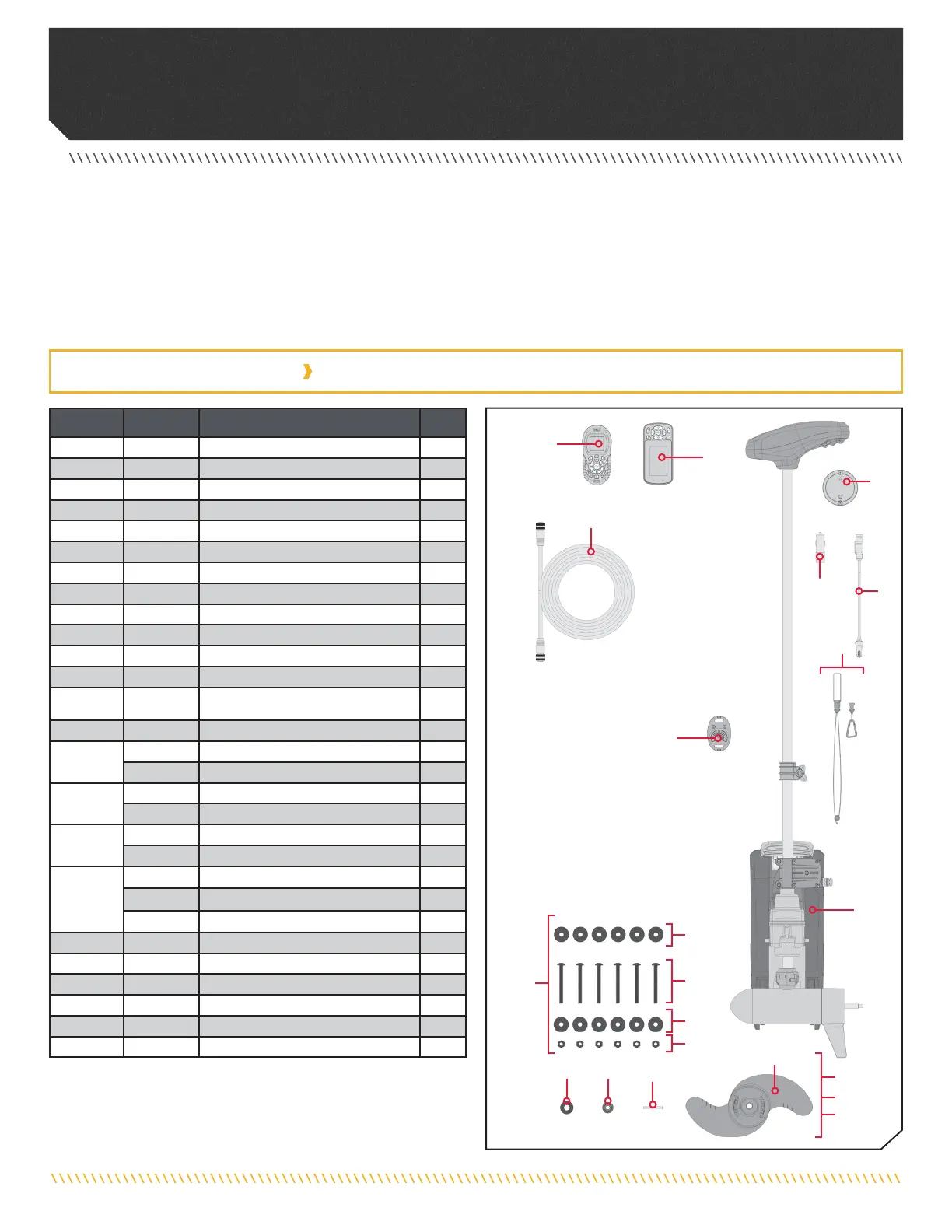

LISTE DE PIÈCES D’INSTALLATION
Article/
Assemblage
Nº de Pièce Description Qté.
AA 2994864 BAG ASSEMBLY - (BOLT, NUT, WASHERS) 1
1 2263462 BOLT-MOUNTING-1/4X2 W/STG 6
2 2261713 WASHER-1/4 6
3 2263103 NUT NYLOK 1/4-20 MTG 6
4 2301720 WASHER-MOUNTING RUBBER 6
5
✖
MOTOR ASSEMBLY 1
6 2390800 t LANYARD, REMOTE W/ CARABEENER 1
7 2994075 t REMOTE ASY, IPILOT 1
p
2397106t MANUAL, QUICK REF., IPILOT 1.6 1
8 2994076 Â REMOTE ASSEMBLY LINK TOUCHSCREEN 1
9 2373241 Â CABLE, USB REMOTE CHARGER LINK 1
10 2375901 Â ADAPTER, USB DC POWER LINK 1
11 2996400 tÂ
HEADING SENSOR ASSEMBLY
*CERTAINS MODÈLES UNIQUEMENT*
1
12 490389-1 Â CABLE, ETH (M12-M-M12-F, 30' 1
14
2092600 PIN-DRIVE 1.06" LG (SS) 1
2262658 PIN-DRIVE 1" X 3/16" S/S 1
15
2151726 WASHER-5/16 STD (S/S) 1
2091701 WASHER-PROP (LARGE) 1
16
2053101 NUT PROP, NYLOCK (MED) 5/16-24 SS 1
2093101 NUT-PROP, NYLOCK, LG MX101 318 SS 1
17
2091161 PROP-WW2 3 5/8" MACHINED
1
2341161 PROP-WW2 4.5" WELDED
1
2331161 PROP-WW2 4" WELDED
1
18 2994095 l TRANSMITTER ASY,TRRV CPLT 1
BB 1378131 PROP IND 2091160 WDLS WDG II 1
CC 1378160 PROP KIT 2341160 112# WW2 1
DD 1378132 PROP IND 233160 WDLS WDG II 1
p
2327132 INSTALLATION INSTRUCTIONS TERROVA 1
p
2397107 Â MANUAL, QUICK REF., IPILOT LINK 3.0 1
