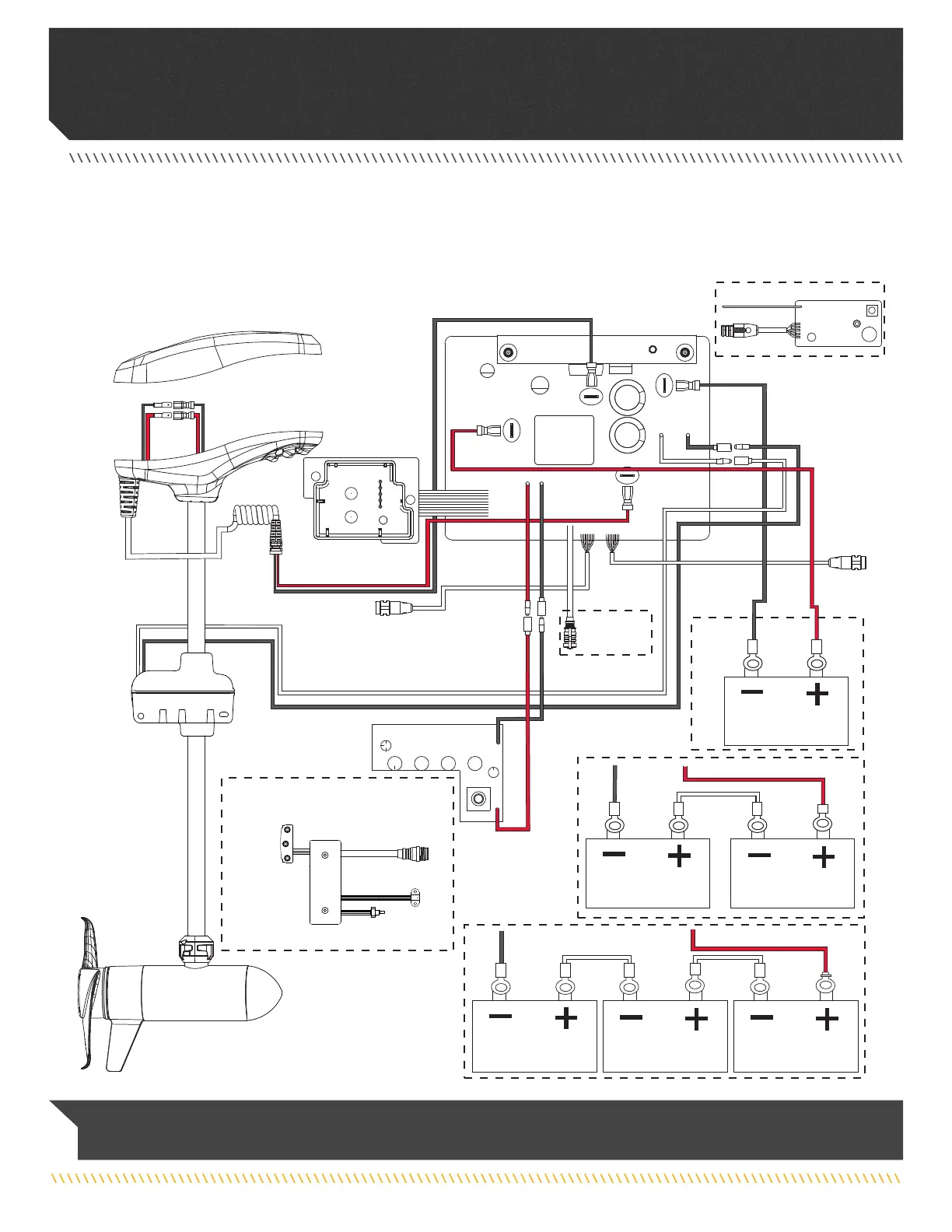

MINN KOTA RIPTIDE TERROVA - Schéma de Câblage du Moteur

24v
36v
12v
M + Rouge
M + Rouge
M +
Rouge
M - Noir
M - Noir
M - Noir
Bouton de Mise
Sous Tension
B - Noir
Noir
Noir
Noir
Blanc
Blanc
B + Rouge
Rouge
Rouge
Noir
Noir
Batterie nº 1
Batterie nº 1 Batterie nº 2
B - Noir
B +
Rouge
B +
Rouge
B - Noir
B + Rouge
Batterie nº 1
Batterie nº 2 Batterie nº 3
Pédale
Capteur Spot-Lock
Capteur
d’Ajustement
de Vitesser
AutoPilot (Rouge)
Spot-Lock (Bleu)
Constant
(Vert)
Tableau de
Contrôle de la
Pédale
Fixation de
Pédale
Fixation de
Pédale
Boîtier de
Direction
Moteur
Cordon
Enroulé
Universal
Sonar
Fixation
d’Accessoire
Fixation
d’Accessoire
Tête de Contrôle
CoPilot
Tableau de
Contrôle
CoPilot
Batterie
Jauge
AVIS : Il s’agit d’un schéma multitension. Revérifiez la tension de votre moteur afin d’eectuer les raccordements appropriés.
Les dispositifs de protection contre la surintensité ne figurent pas dans cette illustration.
RIPTIDE TERROVA AVEC COPILOT
Le schéma de câblage de moteur suivant s’applique à tous les modèles Riptide Terrova livrés avec CoPilot installé en usine. CoPilot ou
une pédale peuvent être installés en tant qu’accessoire après-vente sur certains modèles.
