MINN KOTA RIPTIDE TERROVA - Page 83

AVIS : Il s’agit d’un schéma multitension. Revérifiez la tension de votre moteur afin d’eectuer les raccordements appropriés.
Les dispositifs de protection contre la surintensité ne figurent pas dans cette illustration.

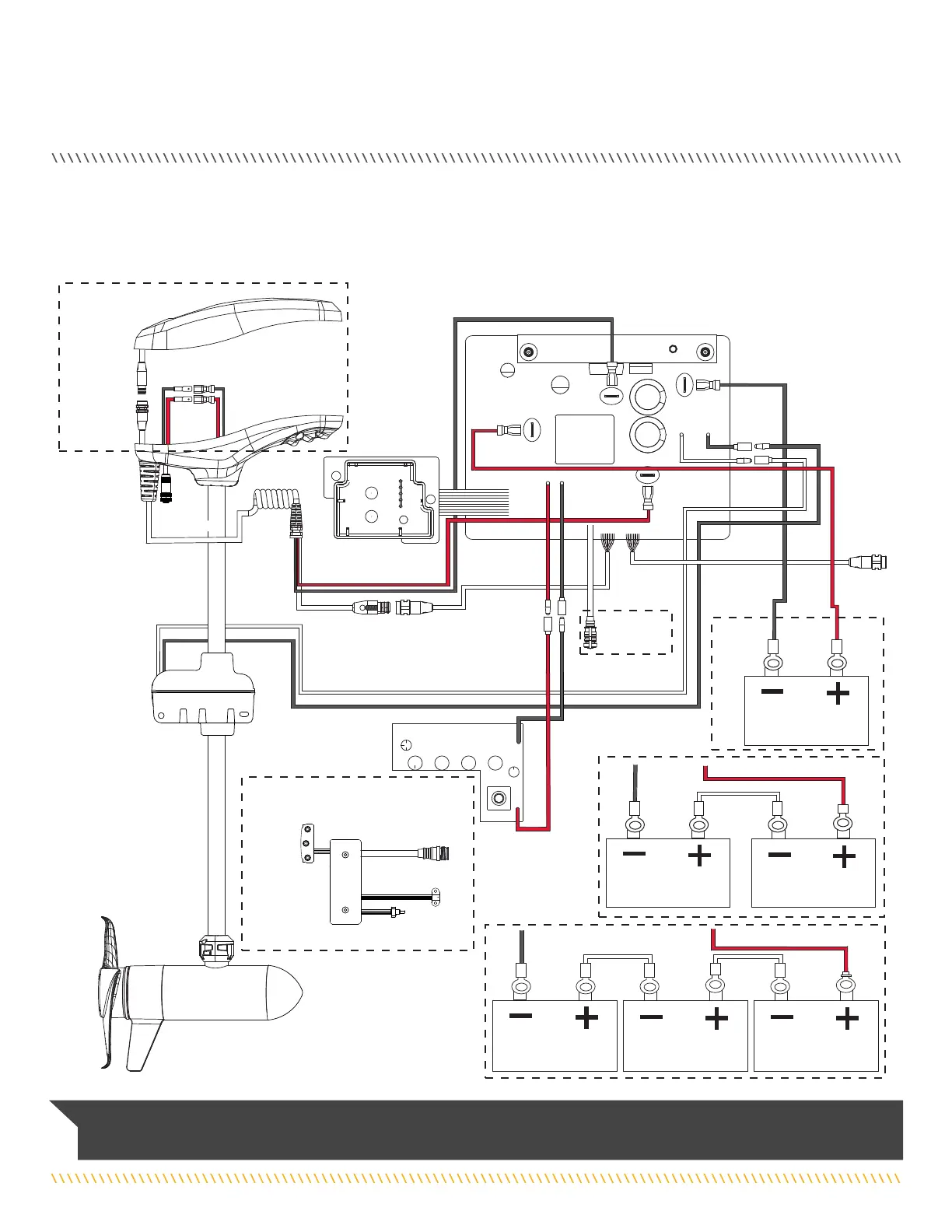

RIPTIDE TERROVA AVEC TÉLÉCOMMANDE i-PILOT OU i-PILOT LINK
Le schéma de câblage de moteur suivant s’applique à tous les modèles Riptide Terrova livrés avec une télécommande i-Pilot ou i-Pilot
Link installée en usine. Une pédale peut être installée en tant qu’accessoire après-vente.
24v
36v
12v
Câble
i-Pilot Link
i-Pilot
M +
Rouge
M - Noir
Tête de Contrôle
Bouton de Mise
Sous Tension
Cordon
Enroulé
Pédale
Capteur Spot-Lock
Capteur
d’Ajustement
de Vitesser
AutoPilot (Rouge)
Spot-Lock (Bleu)
Constant
(Vert)
Tableau de
Contrôle de la
Pédale
Fixation de
Pédale
Boîtier de
Direction
Moteur
Batterie nº 1
Batterie nº 1 Batterie nº 2
B - Noir
B +
Rouge
B +
Rouge
B - Noir
B + Rouge
Batterie nº 1
Batterie nº 2 Batterie nº 3
Noir
Blanc
Rouge
Noir
Batterie
Jauge
M + Rouge
M - Noir
Rouge Noir
Fixation de
Pédale
Fixation
d’Accessoire
Fixation
d’Accessoire
M + Rouge
M - Noir
B - Noir
Noir
Noir
Blanc
B + Rouge
Fixation
d’Accessoire
minnkotamotors.com | 83
©2022 Johnson Outdoors Marine Electronics, Inc.
SCHÉMA DE CÂBLAGE DU MOTEUR
