INSTALLATION D’UN TRANSDUCTEUR EXTERNE
a. Installez le transducteur externe conformément aux
instructions fournies avec le transducteur.
b. Laissez susamment de jeu dans le câble du
transducteur entre l’unité inférieure et la tête de
contrôle pour que le moteur puisse être bien arrimé
et déployé.
c. Utilisez deux attaches rapides pour fixer le câble du
transducteur à l’arbre juste au-dessus du collier
Lift-Assist et juste au-dessous de la tête de contrôle.
d. Faites passer le câble du transducteur au travers du
cordon enroulé jusqu’à l’alimentation.
1
ATTENTION
Le défaut de suivre l’acheminement de fil recommandé
pour les câbles du transducteur externe peut causer des
dommages au produit et annuler sa garantie. Assurez-vous
de bien tester la longueur et la position du câble pour vérifier
qu’il y a susamment de jeu là où nécessaire et que les
câbles ne s’emmêleront pas dans des pièces mobiles. Le
fait d’acheminer les câbles d’une tout autre façon que celle
dictée peut entraîner des dommages aux câbles par un
pincement ou sectionnement.

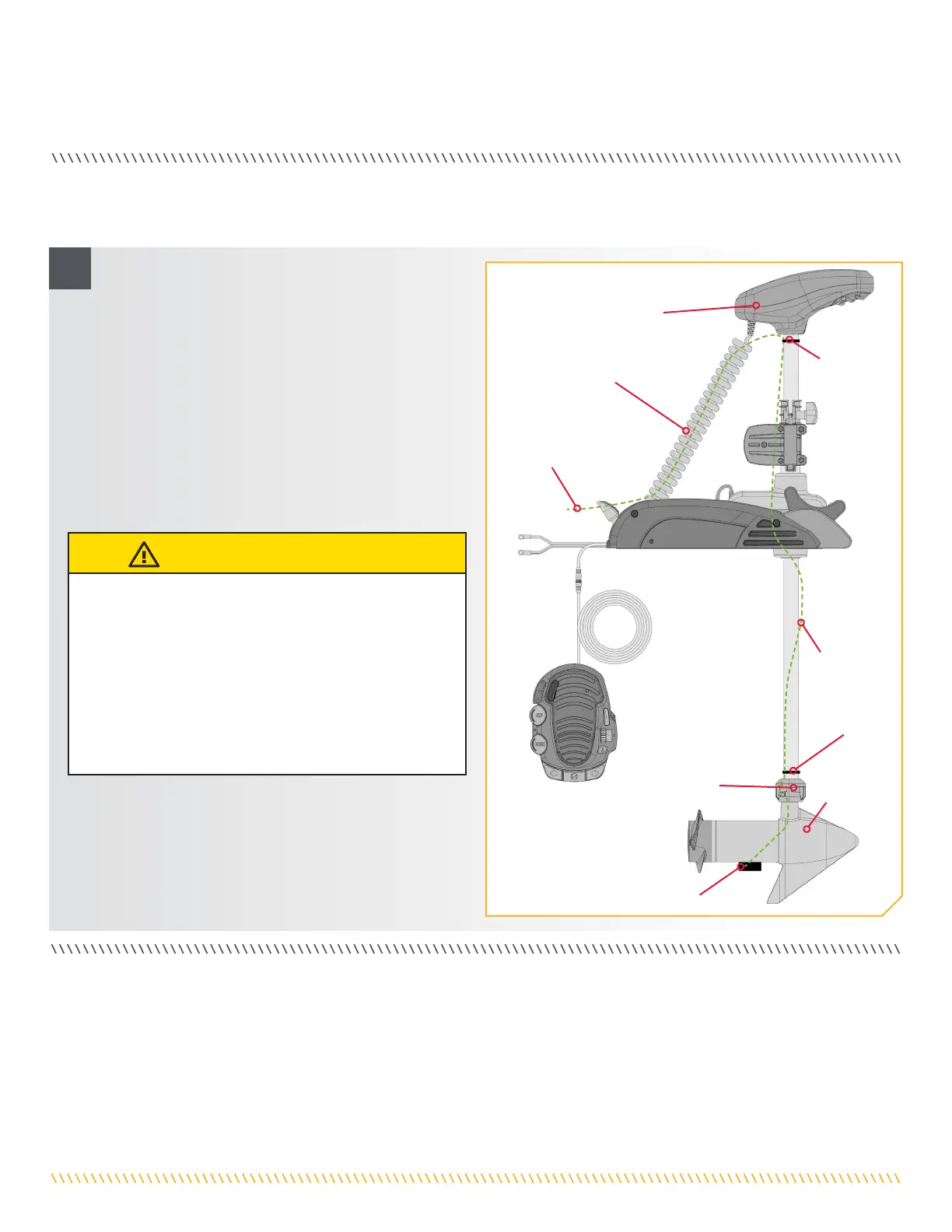

JeuJeu
Attache Attache
Rapide du Rapide du
CâbleCâble
Collier Collier
Lift-AssistLift-Assist
Unité Unité
InférieureInférieure
Attache Attache
Rapide du Rapide du
CâbleCâble
Transducteur ExterneTransducteur Externe
Câble du Câble du
TransducteurTransducteur
Cordon Cordon
EnrouléEnroulé
Tête de Tête de
ContrôleContrôle
INSTALLATION D’UN TRANSDUCTEUR EXTERNE
Aucun transducteur externe n’est inclus avec votre moteur de pêche à la traîne. On peut installer un transducteur externe sur le moteur.
