REMPLACEMENT DE LA PILE
Cheville Cheville
d’Alignementd’Alignement
BatterieBatterie
Pattes de Pattes de
RetenueRetenue
Pattes de RetenuePattes de Retenue
BatterieBatterie
Avant du Boîtier de la Avant du Boîtier de la
TélécommandeTélécommande
Arrière du Arrière du
Boîtier de la Boîtier de la
TélécommandeTélécommande
Avant du Avant du
Boîtier de la Boîtier de la
TélécommandeTélécommande
Arrière du Boîtier de la Arrière du Boîtier de la
TélécommandeTélécommande
3f
3g
Carte de Carte de
Circuit Circuit
ImpriméImprimé
ClavierClavier
Cheville Cheville
d’Alignementd’Alignement
VisVis
3
4
5

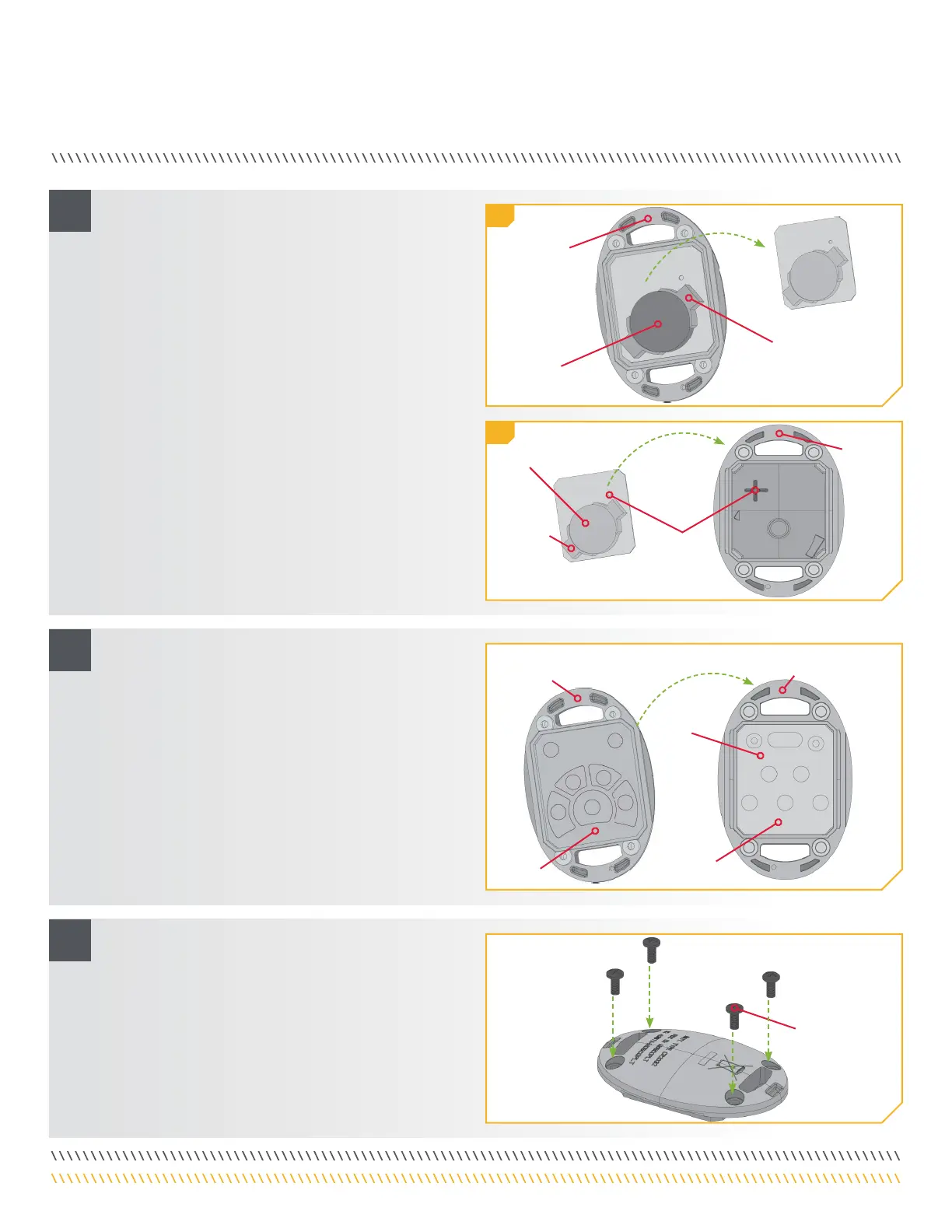

f. Réassemblez la télécommande. Commencez
par retirer la carte du devant du boîtier de la
télécommande. Il s’agit de la même carte qui
maintient la pile en place. Laissez le clavier en place
sur le devant de la télécommande.
g. Notez que la cheville d’alignement à l’arrière du
boîtier de la télécommande doit être alignée avec le
trou d’alignement correspondant dans la carte de
circuit imprimé. Placez la carte avec la pile vers le
bas sur l’arrière du boîtier de la télécommande.
h. Placez l’arrière du boîtier de la télécommande de
façon à ce que la cheville d’alignement soit vers le
haut lorsque la télécommande est posée sur une
surface plane. Positionnez le devant du boîtier de
la télécommande de façon à ce que le clavier et les
boutons incurvés soient pointés vers le bas lorsque
la télécommande est posée sur une surface plane.
i. Gardez l’arrière du boîtier de la télécommande
à plat. Placez le devant du boîtier de la
télécommande, avec le clavier en place, sur l’arrière
du boîtier de la télécommande. Assurez-vous que le
boîtier est bien en place.
j. Réinstallez les quatre vis du boîtier et serrez-les
au besoin.
