Moons' RS03-S-A - Page 38

RS03/06-S/Q Hardware Manual
38
9 / 28 / 2015
+86-400-820-9661

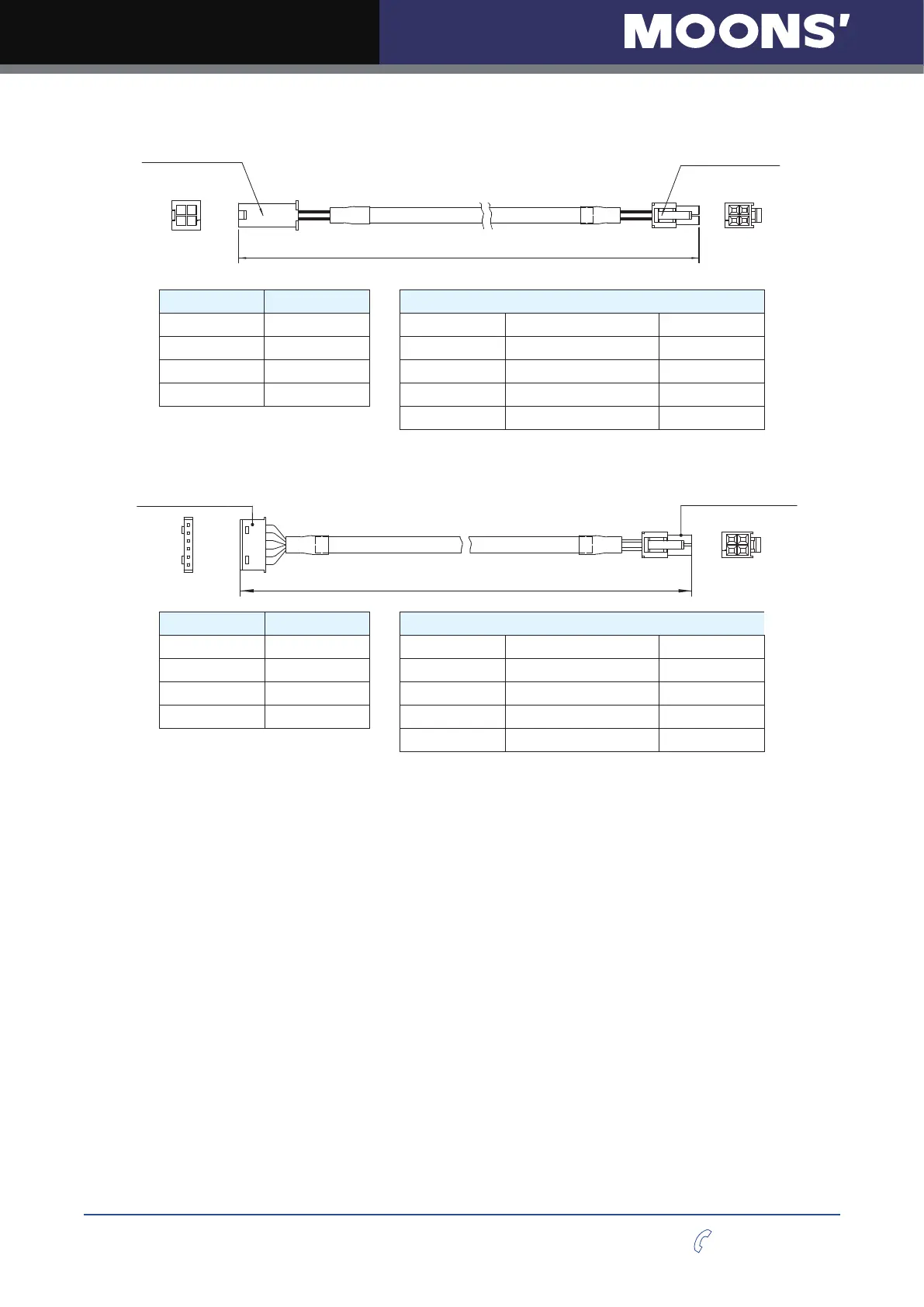

Motor Extension Cable for AM17/23/24/34RS motor
Housing：39-01-3049(Molex)
Crimp：39-00-0040(Molex)
Housing：
39-01-3048(Molex)
Crimp：39-00-0038(Molex)
2
1
4
3
2
1
4
3
J1
L
J2
P/N Length (L) Wiring Diagram
2103-100 1M PIN（J1） Colour(Signal) PIN（J2）
2103-300 3M 1 Blue（B-） 1
2103-500 5M 2 Red（B+） 2
2103-1000 10M 3 Green（A-） 3
4 Black（A+） 4
Motor Extension Cable for AM11RS motor
Housing：51065-0600(Molex)
Crimp： 50212-8000(Molex)
Housing：
39-01-3048(Molex)
Crimp： 39-00-0038(Molex)
2
1
4
3
6
1
J1
L
J2
P/N Length (L) Wiring Diagram
2109-100 1M PIN（J1） Colour(Signal) PIN（J2）
2109-300 3M 1 Blue（B-） 1
2109-500 5M 3 Red（B+） 2
2109-1000 10M 4 Green（A-） 3
6 Black（A+） 4
