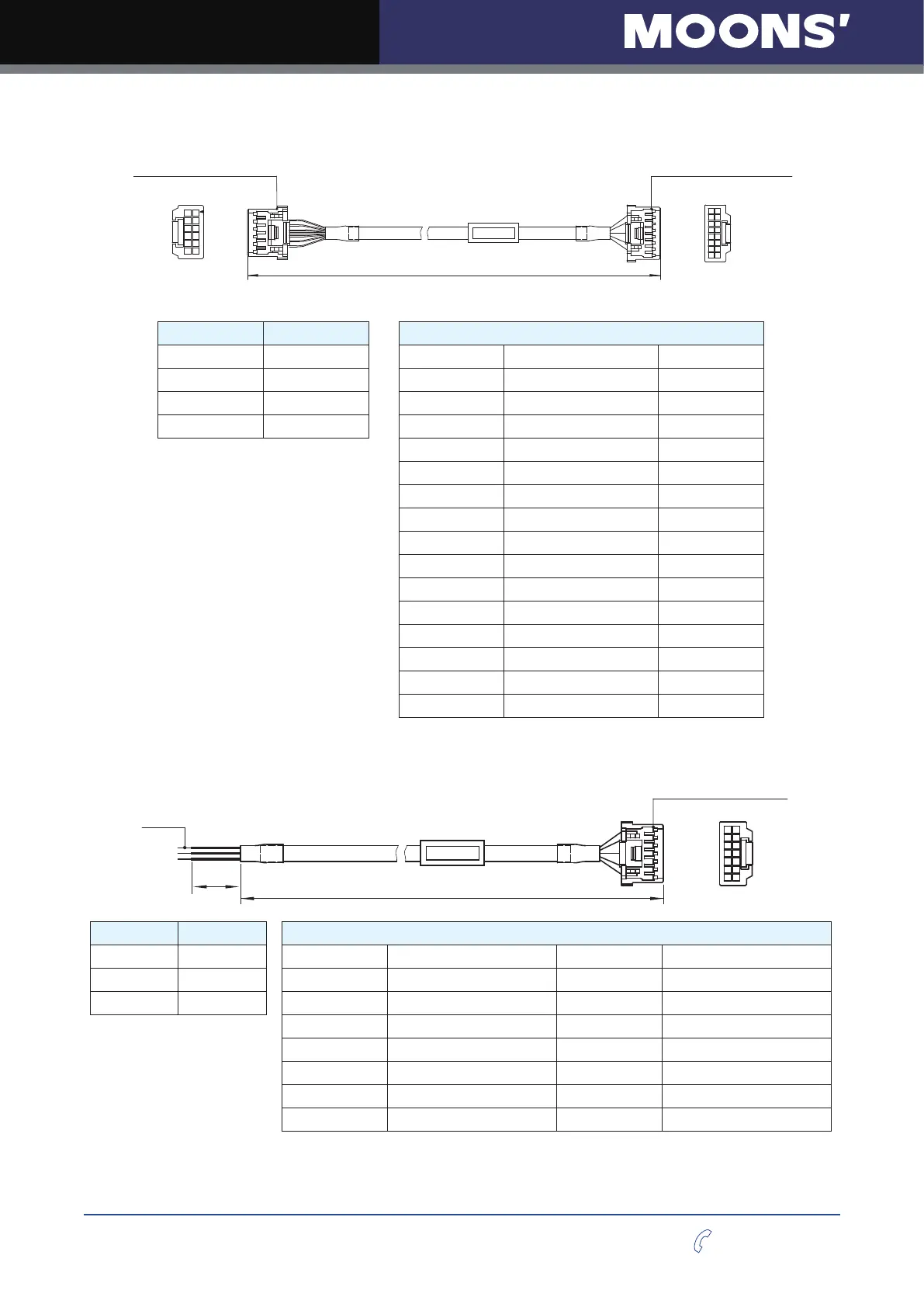

Encoder Extension Cable for AM11RS motor
Housing：501646-1200(Molex)
Crimp：501648-1000(Molex)
Housing：501646-1600(Molex)
Crimp：501648-1000(Molex)
J1
2
12
1
11
J2
16
2
15
1
L
P/N Length Wiring Diagram
2118-100 1M PIN（J1） Colour(Signal) PIN（J2）
2118-300 3M 10 Blue（A+） 1
2118-500 5M 9 Blue/Black（A-） 2
2118-1000 10M 8 Green（B+） 3
7 Green/Black（B-） 4
6 Yellow（Z+） 5
5 Yellow/Black（Z-） 6
3 Red（+5V） 7
4 Black（GND） 8
Brown（U+）
Brown/Black（U-）
Gray（V+）
Gray/Black（V-）
1 White（W+） 15
2 White/Black（W-） 16
12 Shield 10
I/O Cable
（
for RS-S/Q drives
）
L
Housing：501646-1400(Molex)
Crimp：501648-1000(Molex)
50 ± 5
Fly leads
13 14
J1
21
P/N Length (L) Wiring Diagram
1108-030 30 CM PIN（J1） Colour(Signal) PIN（J1） Colour(Signal)
1108-100 1 M 1 Blue（STEP+） 8 Black（XCOM）
1108-200 2 M 2 Blue/Black（STEP-） 9 Brown（Y1+）
3 Green（DIR+） 10 Brown/Black（Y1-）
4 Green/Black（DIR-） 11 Gray（Y2+）
5 Yellow（X3） 12 Gray/Black（Y2-）
6 Yellow/Black（X4） 13 White（Y3+）
7 Shield 14 White/Black（Y3-）
