DESCRIZIONE MSA
106 BD mini
IT

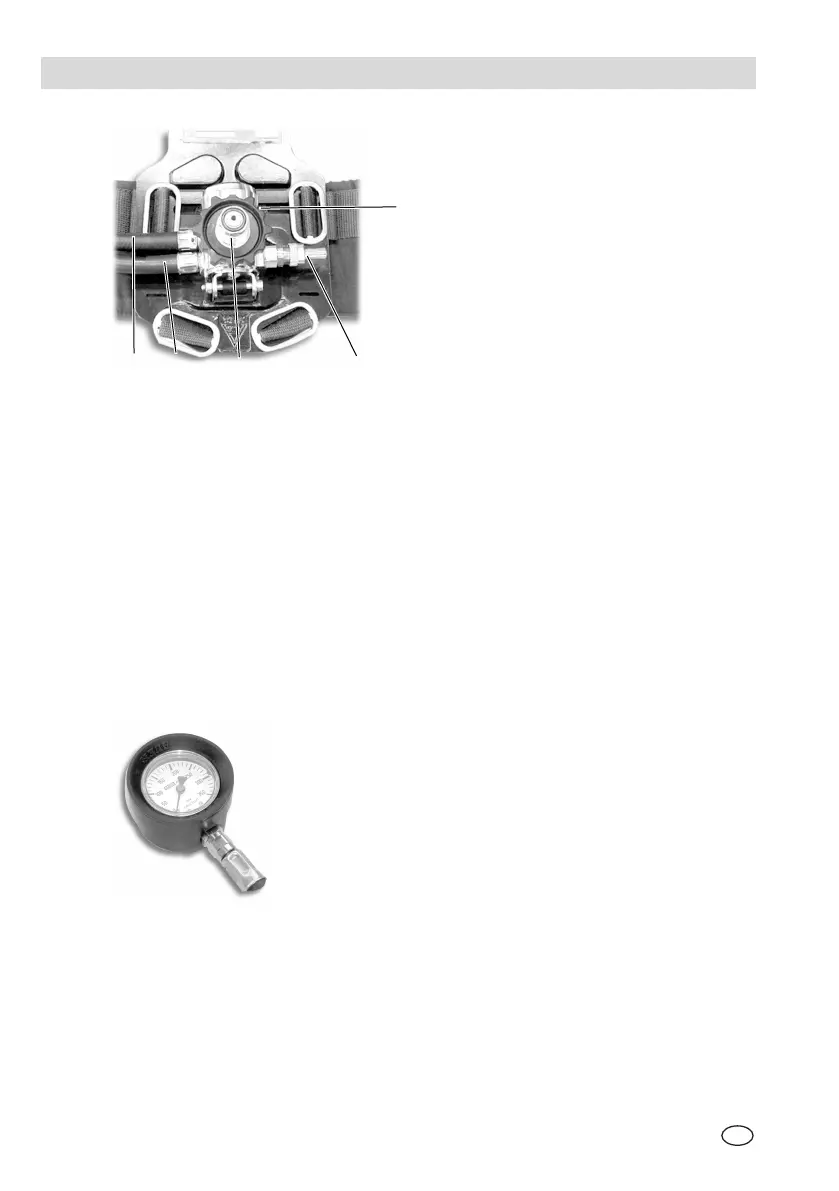

Fig. 2 Riduttore di pressione
1 Linea di media
p
ressione 4 Fischietto
2
Linea manometro
5
Valvola di sicurezza
3
A
ttacco della bombola
Il riduttore di pressione è montato nell'area inferiore del telaio di trasporto (vedere
0). Su di esso sono collocati la valvola di sicurezza, un dispositivo di allarme
(fischio di allarme), la linea di media pressione e la linea manometro, all'estremità
della quale viene collegato il manometro. Il riduttore di pressione riduce la
pressione della bombola a circa 7 bar.
La valvola di sicurezza si attiva ad un aumento della pressione non consentito
(a circa 11 bar) per evitare danni e assicurare l'alimentazione di aria respirabile.
Il dispositivo di allarme emette un segnale di allarme acustico continuo quando la
pressione della bombola scende al di sotto di 105±5 bar (valore impostato presso
la fabbrica).
Fig. 3 Manometro
Il manometro (vedere 0) è collegato all'estremità della linea manometro.
La linea di media pressione termina con l'attacco di media pressione sul quale è
collegato l’erogatore.
4
1
2
3
