MSA BD mini - 2 Descripción; Unidad Básica BD Mini

MSA DESCRIPCIÓN
BD mini 53
ES
2. Descripción

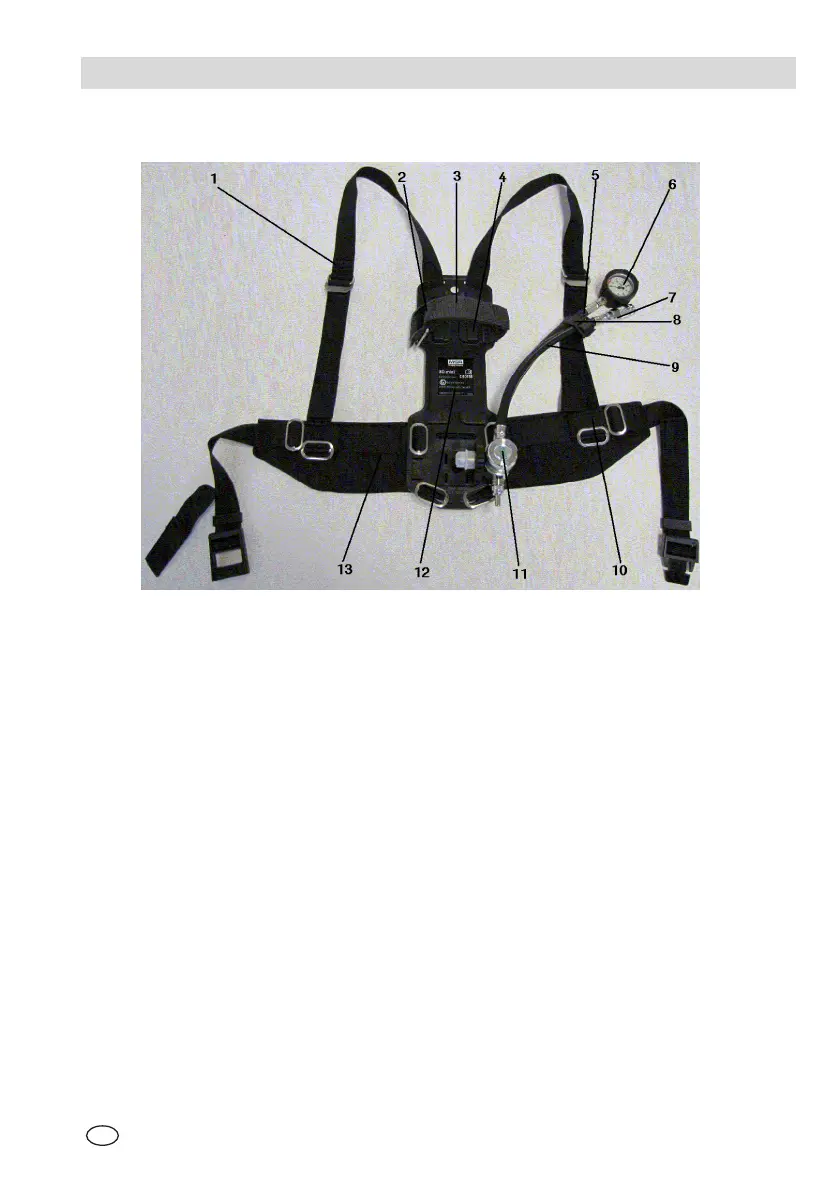

Fig. 1 Equipo de protección respiratoria de aire comprimido BD mini
1 Atalaje para el hombro 8 Dispositivo de fijación del tubo flexible
2 Brida tensora de la cinta de retención
de la botella
9 Línea de media presión
3 Cinta de retención de botella 10 Pasador del cinturón
4 Soporte de botella 11 Reductor de presión
5 Línea del manómetro 12 Placa de soporte
6 Manómetro 13 Cinturón
7 Conexión de presión media
2.1. Unidad básica BD mini
El armazón portante consiste en una placa de plástico con cinturón y atalajes
para los hombros. La disposición del armazón portante permite diversos métodos
de transporte individuales.
En la sección inferior del armazón existen unas ranuras para las distintas
colocaciones del reductor de presión, las cuales se corresponderán con el
método de transporte elegido. La parte superior de la placa dispone de un
soporte integrado para la botella.
El equipo de protección respiratoria de aire comprimido puede albergar botellas
con un diámetro entre 90 mm y 160 mm. Sólo se podrá transportar una botella.
La cinta de retención de las botellas se ajusta libremente. Después de insertar la
botella de aire comprimido, ésta queda fuertemente sujeta y fijada con la brida de
tensión.
Los atalajes para los hombros y el cinturón son ajustables en longitud.
