3.3. Montaggio e sostituzione di cinghie e cintura
L'autorespiratore viene fornito dalla fabbrica come raffigurato nella Fig. 1.
Le cinghie e la cintura dell'autorespiratore devono essere regolate in funzione del
metodo di trasporto desiderato.
La cintura e gli spallacci dell'autorespiratore sono fissati al telaio di
trasporto per mezzo di fermagli di metallo. Per rimuovere le cinghie,
sollevare leggermente i fermagli, inclinarli e farli uscire dalle scanalature
poste sul telaio di trasporto.
Inserire la cintura e le cinghie secondo le esigenze, come viene descritto nelle
Sezioni 3.3.1 – 3.3.5.
Gli spallacci sono costituiti da sezioni di lunghezze diverse. Nel resto di
questo documento, l'espressione "cinghia di trasporto lunga" viene
usata per la sezione più lunga della cinghia, mentre l'espressione
"cinghia di trasporto corta" viene usata per indicare la sezione più corta.

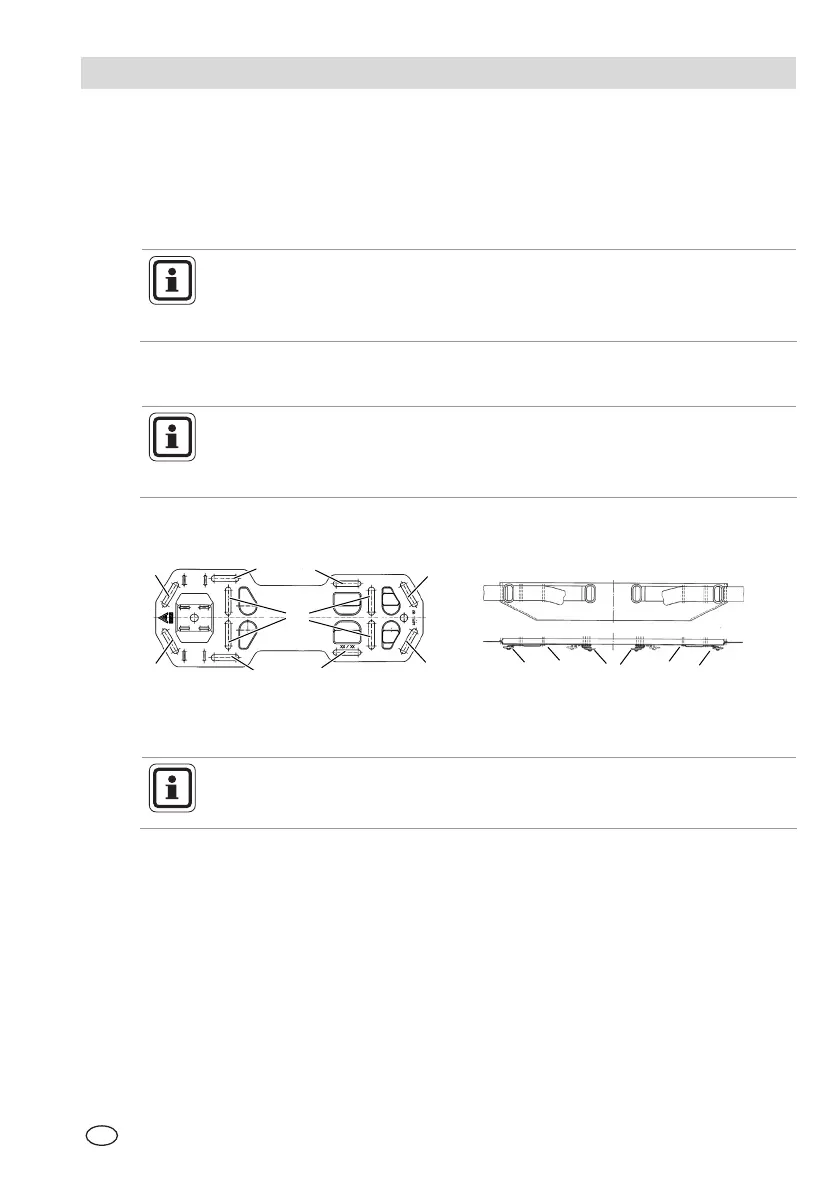

La seguente illustrazione mostra il telaio di trasporto con le scanalature che
possono essere usate per il montaggio delle cinghie e della cintura.
Fig. 5 Piastra di trasporto Fig. 6 Cintura
Nel resto di questo documento, la denominazione delle scanalature per
l'inserimento delle cinghie e della cintura fa riferimento alle illustrazioni
nelle 0 e Fig. 6.
3.3.1. Metodo di trasporto sul dorso con bombola verticale
L'autorespiratore viene fornito dalla fabbrica come raffigurato nella Fig. 1. Il
metodo di trasporto viene mostrato nelle Sezioni 3.2.1 e 3.2.2.
(1) Far passare prima la cinghia di trasporto "lunga" dal davanti attraverso la
scanalatura G3 e bloccarla dalla parte posteriore in G2 .
(2) Far passare poi la cinghia di trasporto "lunga" dal davanti attraverso la
scanalatura G4 e bloccarla dalla parte posteriore in G1.
Accertarsi che le cinghie di trasporto siano collocate sul telaio di trasporto
sotto la cinghia di fissaggio della bombola.
(3) Bloccare le cinture con le guide di scorrimento J nelle scanalature E in modo
tale che le scanalature H puntino verso l'alto.
