MSA ANVÄNDNING AV TRYCKLUFTSAPPARATEN
BD mini 161
SE
3.3. Fäste och byte av band och bälte
Tryckluftsapparaten levereras från fabrik som i Fig. 1.
Beroende på önskad bärmetod måste tryckluftsapparatens band och bälte fästas
ordentligt.
Bärselen och midjebältet på tryckluftsapparaten är fästa i ryggplattan
med metallspännen. För att ta bort remmarna måste du dra ut
spännena något, vrida dem och trycka ut dem ur öppningarna på
ryggplattan.
Fäst bältet och banden efter dina behov, enligt beskrivningen i avsnitt 3.3.1 -
3.3.5.
Axelbanden består av delar av olika längder. I resten av detta dokument
används uttrycket "långt bärband" för den längre delen av bandet, och
"kort bärband" för den kortare delen.

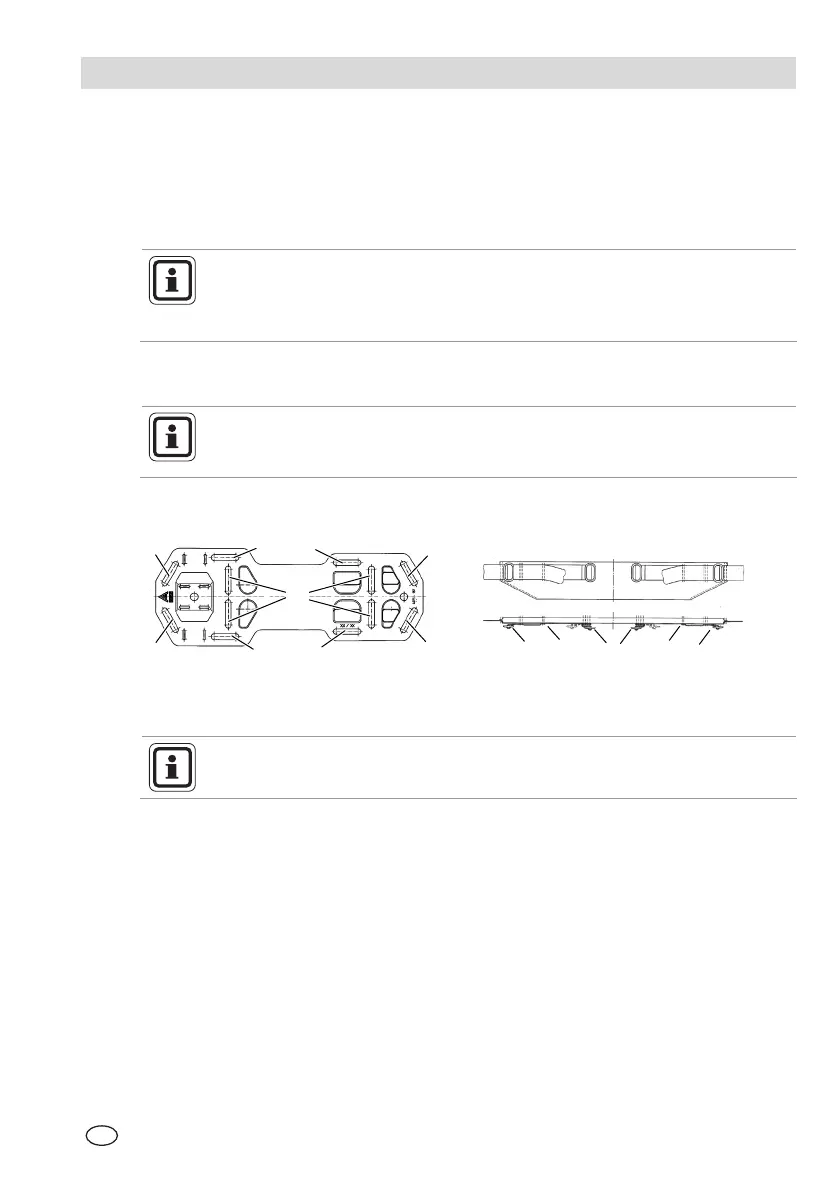

Följande bild visar ryggplattan med de öppningar som kan användas för att fästa
banden och bältet.
Fig. 5 Ryggplatta Fig. 6 Midjebälte
I resten av detta dokument hänvisar benämningen av öppningarna för
att fästa band och bälte till bilderna i 0 och Fig. 6.
3.3.1. Bärmetod på ryggen med vertikal flaska
Tryckluftsapparaten levereras från fabrik som i Fig. 1. Bärmetoden visas i avsnitt
3.2.1 och 3.2.2.
(1) Första bärbandet "långt" framifrån till öppningen G3 och knäpp bakifrån in i
G2.
(2) Andra bärbandet "långt" framifrån genom öppningen G4 och knäpp bakifrån
in i G1.
Se till att bärbanden sitter på ryggplattan under flaskans fästband.
G
2
G1
F
E
E
H
H
G4
G3
J
K
K
L
L
