MSA BD mini - 2 Descrizione; Unità Base BD Mini

MSA DESCRIZIONE
BD mini 105
IT
2. Descrizione

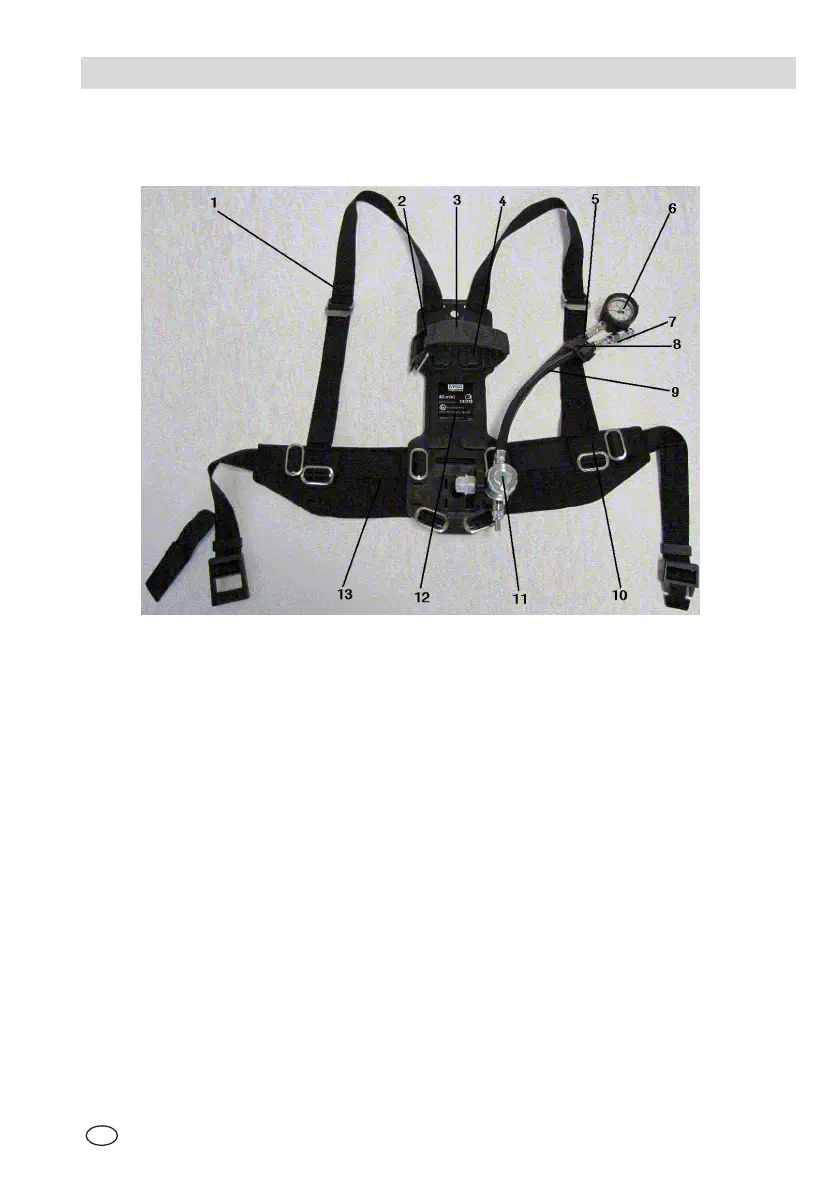

Fig. 1 Autorespiratore ad aria compressa BDmini
1 Cin
g
hia dorsale
(
s
p
allaccio
)
8 Fascetta ferma tubazione
2
Fibbia di tensione cin
g
hia bombola 9 Linea di media
p
ressione
3
Cin
g
hia di rite
g
no bombola 10
A
nello della cintura
4 Su
pp
orto bombola 11 Riduttore di
p
ressione
5
Linea manometro 1
2
Piastra di tras
p
orto
6 Manometro 1
3
Cintura
7
A
ttacco media
p
ressione
2.1. Unità base BD mini
Il telaio di supporto è composto da una piastra in plastica con cintura e cinghie
dorsali. La disposizione del telaio di supporto consente molti metodi di trasporto
individuali.
Nella sezione inferiore del telaio di supporto sono collocate delle scanalature per
il montaggio del riduttore di pressione, variabile a seconda del metodo di
trasporto. La parte superiore della piastra contiene un supporto integrato per la
bombola.
L'autorespiratore può alloggiare bombole d'aria compressa con un diametro tra
90 mm e 160 mm circa. Può essere trasportata una sola bombola.
La cinghia di ritegno bombola è regolabile in qualunque posizione e una volta
inserita la bombola, viene stretta e bloccata per mezzo della fibbia di tensione.
Le cinghie degli spallacci e la cintura sono regolabili in lunghezza.
