MSA BD mini - Tragemöglichkeiten des Pressluftatmers

BEDIENUNG DES PRESSLUFTATMERS MSA
34 BD mini
DE

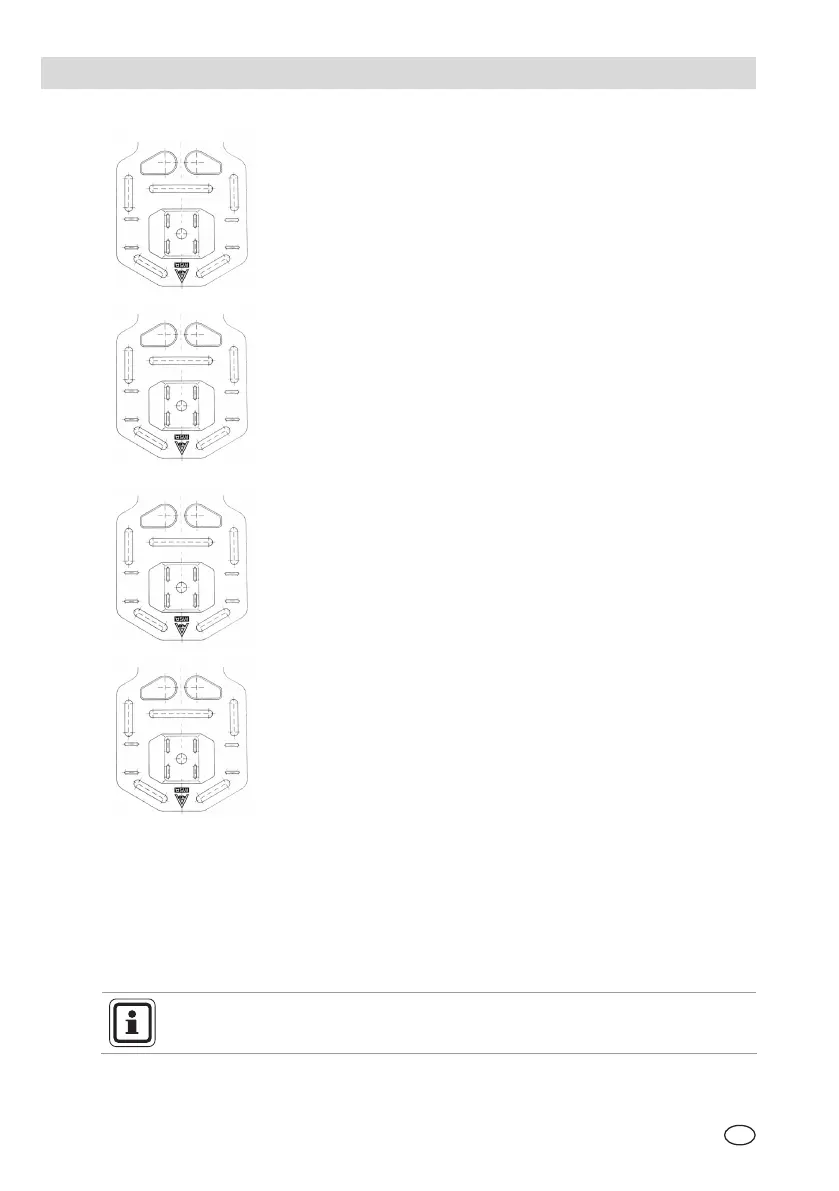

Montage in Schlitze A
Druckminderer wie folgt in Schlitze A montieren:
▪ MSA-Schild zeigt nach oben
▪ Schläuche zeigen nach links
Dies ist die Vorzugsstellung für Rückentrageweise nach
Kap. 3.2.1 mit Druckflaschen großen Durchmessers.
Montage in Schlitze B
Druckminderer wie folgt in Schlitze B montieren:
▪ Warneinrichtung zeigt nach oben
▪ Schläuche zeigen nach unten
Dies ist die Vorzugsstellung für Rücken- und Hüfttrageweise
nach Kap. 3.2.3 und 3.2.5 bis 3.2.8 mit schlanken
Druckflaschen.
Montage in Schlitze C
Druckminderer wie folgt in Schlitze C montieren:
▪ MSA-Schild zeigt nach unten
▪ Schläuche zeigen nach rechts
Dies ist die Vorzugsstellung für Rückentrageweise nach
Kap. 3.2.2 und 3.2.4.
Montage in Schlitze D
Druckminderer wie folgt in Schlitze D montieren:
▪ Schläuche zeigen nach oben
▪ Warneinrichtung zeigt nach unten
Dies ist die Vorzugsstellung für schlanke Druckluft-
Flaschen.
3.2 Tragemöglichkeiten des Pressluftatmers
Die Druckluft-Flaschen können in Abhängigkeit von der Montage des Druckmin-
derers und der Begurtung an unterschiedlichen Positionen des Körpers getragen
werden. Die Tragemöglichkeiten sind dargestellt mit einer 2l-Composite-Flasche.
Für die nachfolgend beschriebenen Trageweisen ist der Hüftgurt wie in Kap. 3.3.1
beschrieben montiert.
Der Pressluftatmer kann mit allen Druckluft-Flaschen, die unter Kap. 6
aufgeführt sind, kombiniert werden.
D
C
B
A
