MSA BD mini - 3 Bedienung des Pressluftatmers; Montagemöglichkeiten des Druckminderers

MSA BEDIENUNG DES PRESSLUFTATMERS
BD mini 33
DE
3 Bedienung des Pressluftatmers
Warnung!
Der Pressluftatmer darf nur in geprüftem und gewartetem Zustand zum
Einsatz kommen. Sollten Sie vor dem Einsatz Fehlfunktionen oder
Beschädigungen erkennen, dürfen Sie den Pressluftatmer auf keinen
Fall verwenden.
Lassen Sie das Gerät von einer autorisierten Fachwerkstatt prüfen und
reparieren.
3.1 Montagemöglichkeiten des Druckminderers
Der Druckminderer kann in Abhängigkeit von der vorgesehenen Trageweise des
Pressluftatmers auf der Trageplatte in verschiedenen Positionen in den dafür
vorgesehenen Schlitzen montiert werden.

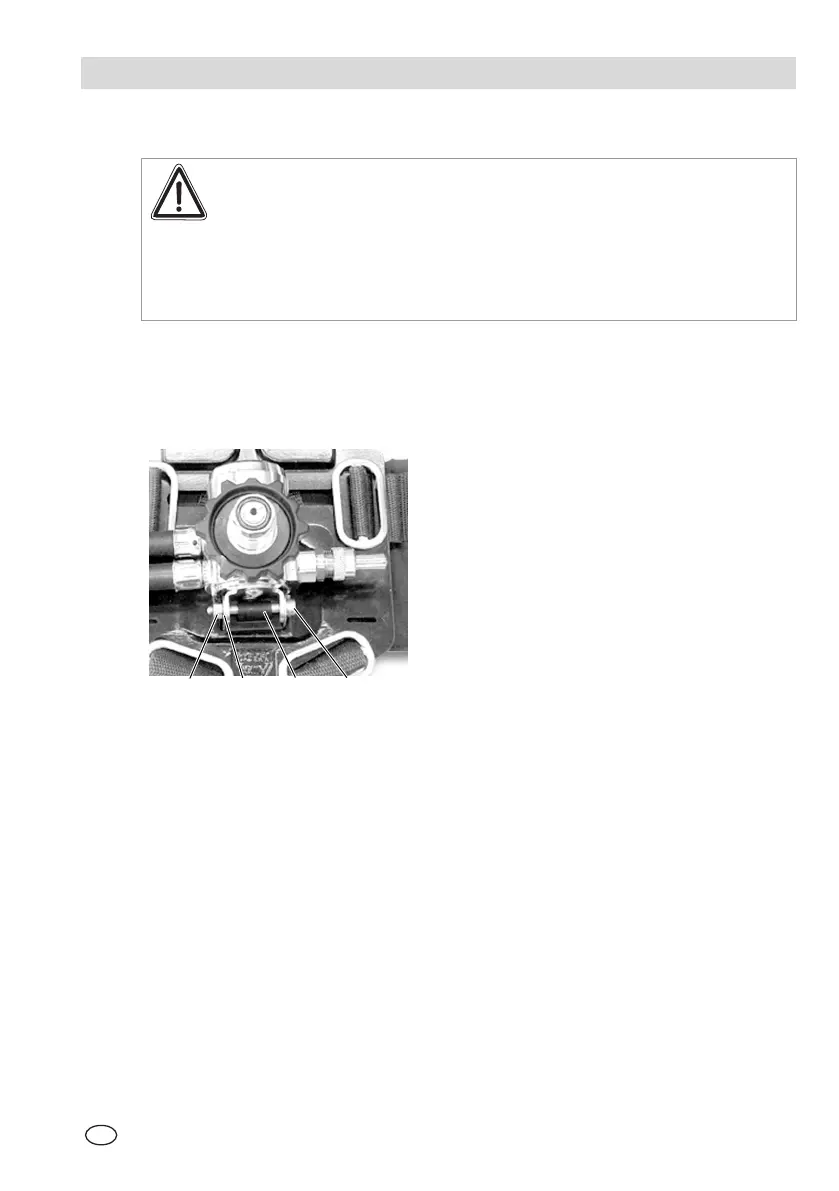

Bild 4 Montage des Druckminderer
1 Mutter
3
A
bstandhalter
2
Haltebü
g
el 4 Innensechskantschraube
Für die Montage des Druckminderers entsprechend der jeweiligen Trageweise
des Pressluftatmers müssen Sie ihn erst von der Trageplatte demontieren, dann
in die erforderlichen Schlitze einsetzen und montieren.
Die Demontage nehmen Sie wie folgt vor:
(1) Innensechskantschraube herausschrauben und aus dem Haltebügel und
dem Abstandhalter herausziehen.
(2) Druckluftminderer abnehmen.
(3) Abstandhalter abnehmen.
(4) Haltebügel nach hinten aus den Schlitzen herausziehen.
(5) Haltebügel von hinten in die vorgesehen Schlitze stecken und Druckmin-
derer in umgekehrter Reihenfolge montieren.
1
2
3 4
