ANVÄNDNING AV TRYCKLUFTSAPPARATEN MSA
162 BD mini
SE
(3) Knäpp midjebältet med spännena J in i öppningarna F så att öppningarna H
pekar uppåt.
(4) Dra de "korta" bärbanden genom midjebältets bältesöglor (se Fig. 1).
▪ Metallspännet och Z-sömmen håller bältenheten.
(5) Tryck manometer- och mellantrycksslangen genom bandet L och fäst de på
plats med slangfästet på axelbandet.
3.3.2. Bärmetod på ryggen med lutande flaska
Tryckluftsapparaten levereras från fabrik som i Fig. 1. Bärmetoden visas i avsnitt
3.2.3 och 3.2.4. De "långa" och "korta" bärbanden behövs inte och benämns
axelband.
(1) Knäpp midjebältet med spännena J in i öppningarna
F så att öppningarna H pekar nedåt.

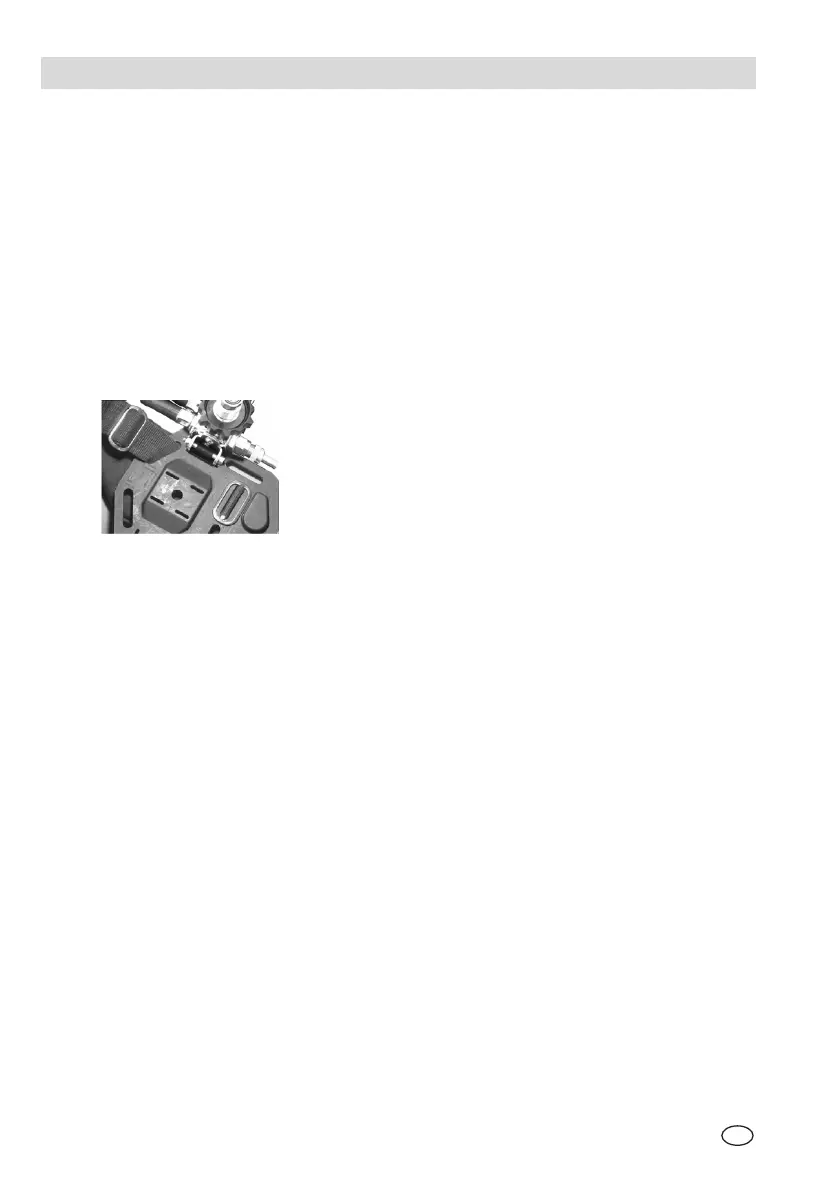

(2) Tryck bandet L genom G4 och säkra det med
spännet K (se bilden).
3.3.3. Bärmetod på midjan fram/bak
Bärmetoden visas i avsnitt 3.2.5 och 3.2.2.
(1) Knäpp midjebältet med spännena J in i öppningarna F så att öppningarna H
pekar uppåt.
(2) Knäpp ett axelband på öppningarna G1 och G2.
(3) Manometer- och mellantrycksslangen skall fästas med band L på spännet K.
3.3.4. Bärmetod på midjan, från sidan
Bärmetoden visas på bilden i avsnitt 3.2.6.
(1) Montera midjebältet med spännena J och K enligt beskrivningen i
avsnitt 3.3.1.
3.3.5. Bärmetod på axlarna
Bärmetoden visas på bilden i avsnitt 3.2.6.
(1) Knäpp endast ett axelband på öppningarna G1 och G2.
