DESCRIPCIÓN MSA
54 BD mini
ES

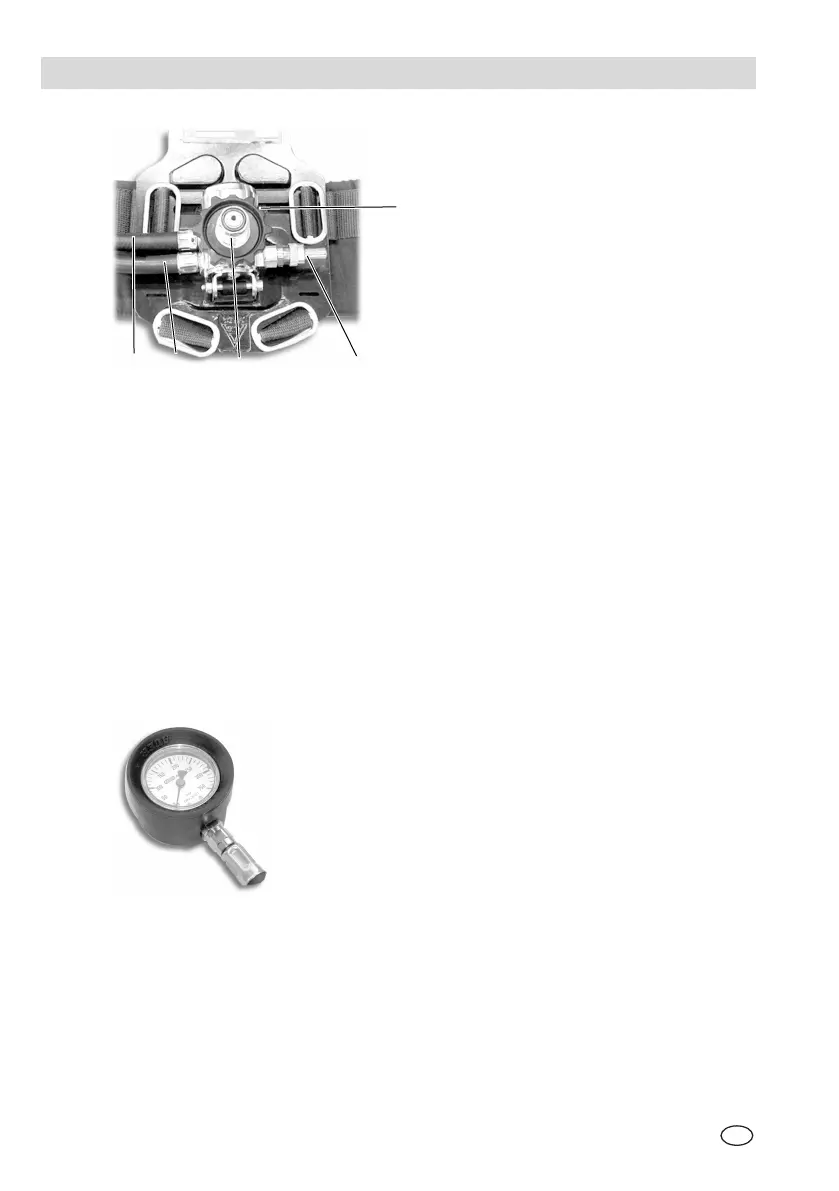

Fig. 2 Reductor de presión
1 Línea de media
p
resión 4 Dis
p
ositivo de aviso
2
Línea del manómetro
5
Válvula de se
g
uridad
3
Conexión de botella
El reductor de presión se monta en la parte inferior de la placa dorsal (véase la
0). En éste se encuentra la válvula de seguridad, un dispositivo de aviso (silbato),
las líneas de presión media y del manómetro (al final de la cual está conectado el
manómetro). Este reductor de presión disminuye la presión de la botella hasta
aproximadamente 7 bares.
La válvula de seguridad se activa cuando la presión aumenta por encima de los
niveles permitidos (hasta aprox. 11 bares), para así evitar daños y garantizar el
suministro de aire respirable.
El dispositivo de aviso emite una señal para aviso continua cuando la presión de
la botella baja de 105±5 bares (ajustado en fábrica).
Fig. 3 Manómetro
El manómetro (véase la 0) está conectado al extremo de la línea del manómetro.
La línea de presión media acaba en la conexión de presión media, donde se
conecta el regulador a demanda.
4
1
2
3
5
