BESKRIVNING MSA
154 BD mini
SE

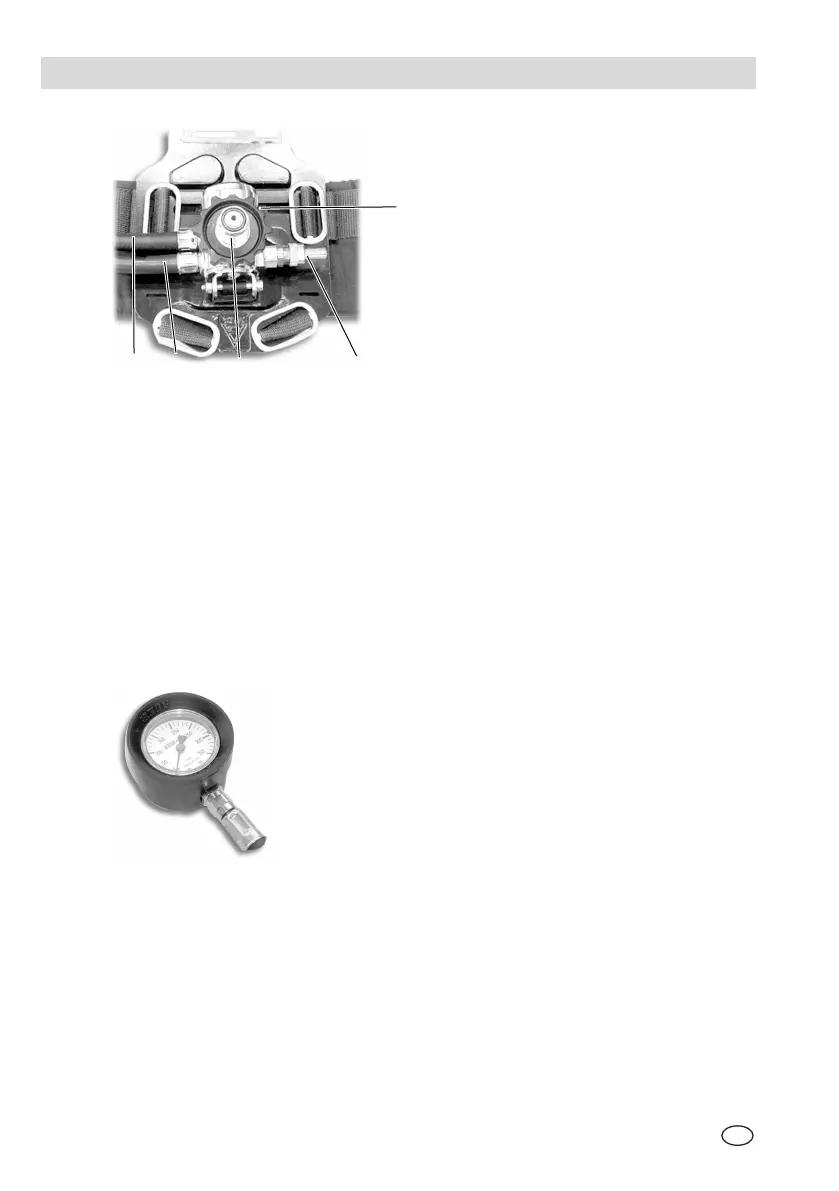

Fig. 2 Reduceringsventil
1 Mellantr
y
cksslan
g
4 Varnin
g
sanordnin
g
2
Manometerslan
g
5
Säkerhetsventil
3
C
y
linderanslutnin
g
Reduceringsventilen är monterad på ryggplattans nedre del (se 0). På
reduceringsventilen sitter säkerhetsventilen, en varningsanordning (visselpipa),
mellantrycksslangen och manometerslangen, vars ände är ansluten till
manometern. Reduceringsventilen sänker tryckluftsflaskans tryck till ca 7 bar.
Säkerhetsventilen aktiveras om trycket överskrider det tillåtna trycket (vid
ca 11 bar) för att förhindra skada och säkra en fortsatt tillförsel av andningsluft.
En ihållande varningssignal utlöses från varningsanordningen när
tryckluftsflaskans tryck sjunker under 105±5 bar (fabriksinställt).
Fig. 3 Manometer
Manometern (se 0) är ansluten till manometerslangens ände.
Mellantrycksslangen avslutas med en koppling till lungautomaten.
