MSA ОБОЗНАЧЕНИЕ
BD mini 179
RU

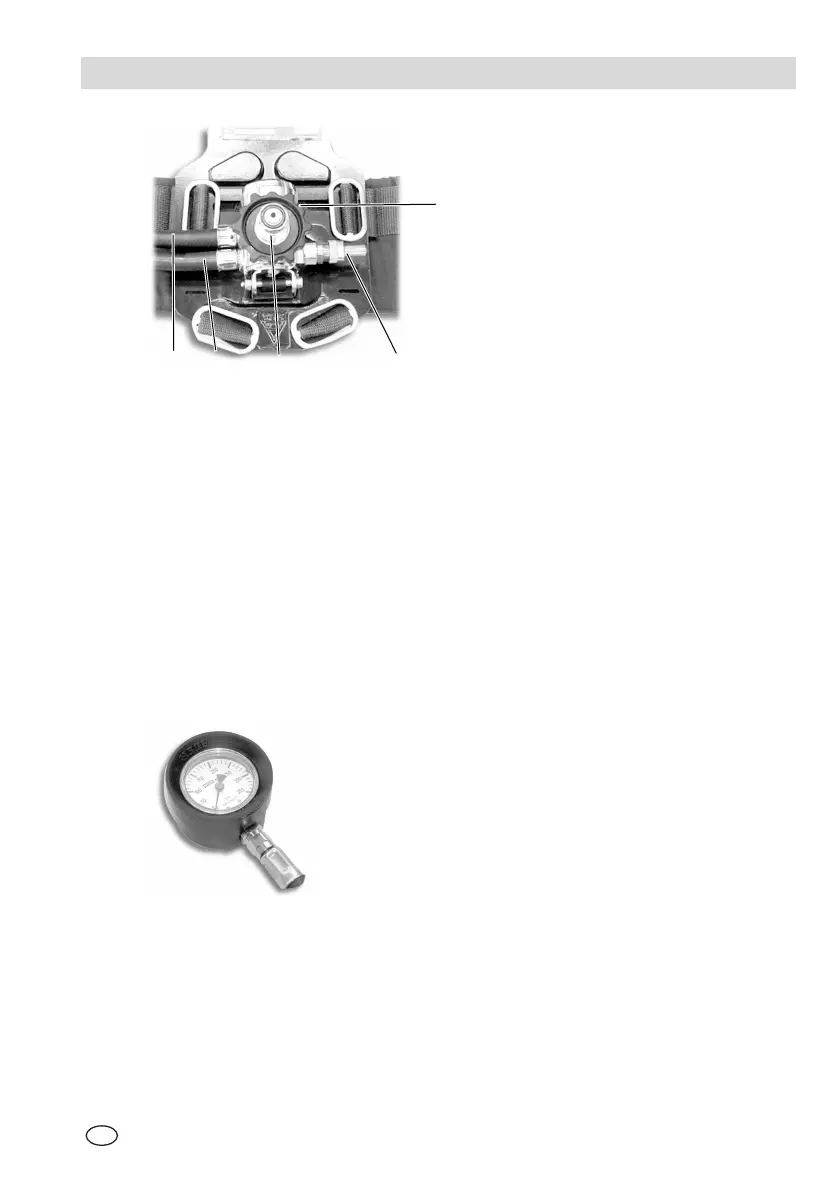

Рис. 2 Редуктор давления
1 Шланг с
р
еднего давлени
я
4 Сигнальное
у
ст
р
ойство
2
Шланг маномет
р
а
5
П
р
едох
р
анительный клапа
н
3
Шт
у
це
р
для подсоединения бал
л
она
В нижней части несущей пластины находится редуктор давления (см. Рис.
2). На нем расположены предохранительный клапан, сигнальное устройство
(сигнальный свисток), шланг среднего давления и шланг манометра, к концу
которого подключается манометр. Редуктор давления уменьшает давление
баллона примерно до 7 бар.
Предохранительный клапан срабатывает при недопустимом повышении
давления (примерно при 11 бар), что предохраняет
аппарат от
повреждений, не прекращая при этом снабжение пользователя воздухом.
Сигнальное устройство выдает непрерывный звуковой сигнал при
понижении давления в баллоне до 105±5 бар (устанавливается на заводе).
Рис. 3 Манометр
На конце шланга манометра расположен манометр (см. Рис. 3).
Шланг среднего давления заканчивается штуцером среднего давления, к
которому подключается легочный автомат.
4
1
2
3
5
