BEDIENUNG DES PRESSLUFTATMERS MSA
38 BD mini
DE
(3) Hüftgurt mit den Schiebern J so in die Schlitze E einknöpfen, dass die
Schlitze H nach oben zeigen.
(4) Tragegurte „kurz“ zwischen die Gurtschlaufen (siehe Bild 1) des Hüftgurtes
ziehen.
▪ Der Metallschieber und die Z-Abnähung arretieren die Begurtung.
(5) Manometer- und Mitteldruckleitung durch Lasche L schieben und mit der
Schlauchhalterung am Schultergurt befestigen.
3.3.2 Rückentrageweise mit geneigter Flasche
Der Pressluftatmer ist im Auslieferungszustand ab Werk wie in Bild 1 dargestellt.
Die Trageweise entspricht den Darstellungen unter Kap. 3.2.3 und 3.2.4. Die
Tragegurte „lang“ und „kurz“ entfallen und werden als Schultergurt bezeichnet.
(1) Hüftgurt mit den Schiebern J so in die Schlitze F
einknöpfen dass die Schlitze H nach unten zeigen.

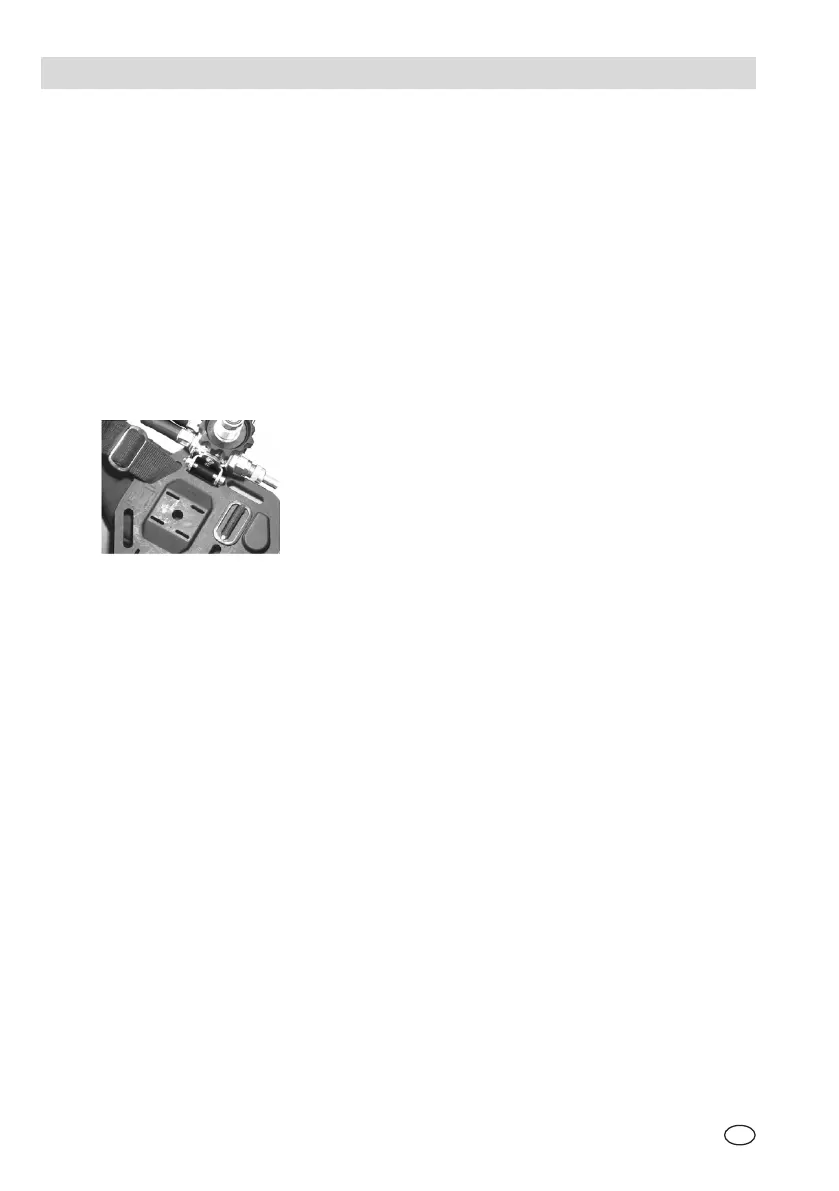

(2) Lasche L durch G4 führen und mit Schieber K
arretieren (siehe Abbildung).
3.3.3 Hüfttrageweise vorn/hinten
Die Trageweise entspricht den Darstellungen unter Kap. 3.2.5 und 3.2.2.
(1) Hüftgurt mit den Schiebern J so in die Schlitze E der Trageplatte einknüpfen,
dass die Schlitze H nach oben zeigen.
(2) In die Schlitze G1 und G2 einen Schultergurt einknöpfen.
(3) Manometer- und Mitteldruckleitung mit Lasche L an Schieber K nach Bedarf
fixieren.
3.3.4 Hüfttrageweise seitlich
Die Trageweise entspricht der Darstellung unter Kap. 3.2.6.
(1) Hüftgurt mit den Schiebern J und K wie unter Kap. 3.3.1 beschreiben
montieren.
3.3.5 Schultertrageweise
Die Trageweise entspricht der Darstellung unter Kap. 3.2.6.
(1) Nur einen Schultergurt in die Schlitze G1 und G2 einknöpfen.
