USO DEL EQUIPO DE PROTECCIÓN RESPIRATORIA DE AIRE COMPRIMIDO MSA
62 BD mini
ES
(3) Abrochar los cinturones con los cierres J en las ranuras E, de tal forma que
las ranuras H apunten hacia arriba.
(4) Pasar los atalajes "cortos" por los pasadores (ver Fig. 1) del cinturón.
▪ El cierre metálico y la costura en Z sujetan el conjunto del cinturón.
(5) Pasar las líneas del manómetro y de la presión media a través de la cinta L
y fijarlos con el dispositivo de retención del atalaje para el hombro.
3.3.2. Método de transporte en la espalda con botella inclinada
El equipo de protección respiratoria de aire comprimido se suministra de fábrica
como se muestra en la Fig. 1. El método de transporte es el que se indica en las
secciones 3.2.3 y 3.2.4. Los atalajes "largo" y "corto" no son necesarios, y son
designados como atalajes para los hombros.
(1) Abrochar los cinturones con los cierres J en las
ranuras F, de tal forma que las ranuras H apunten
hacia abajo.

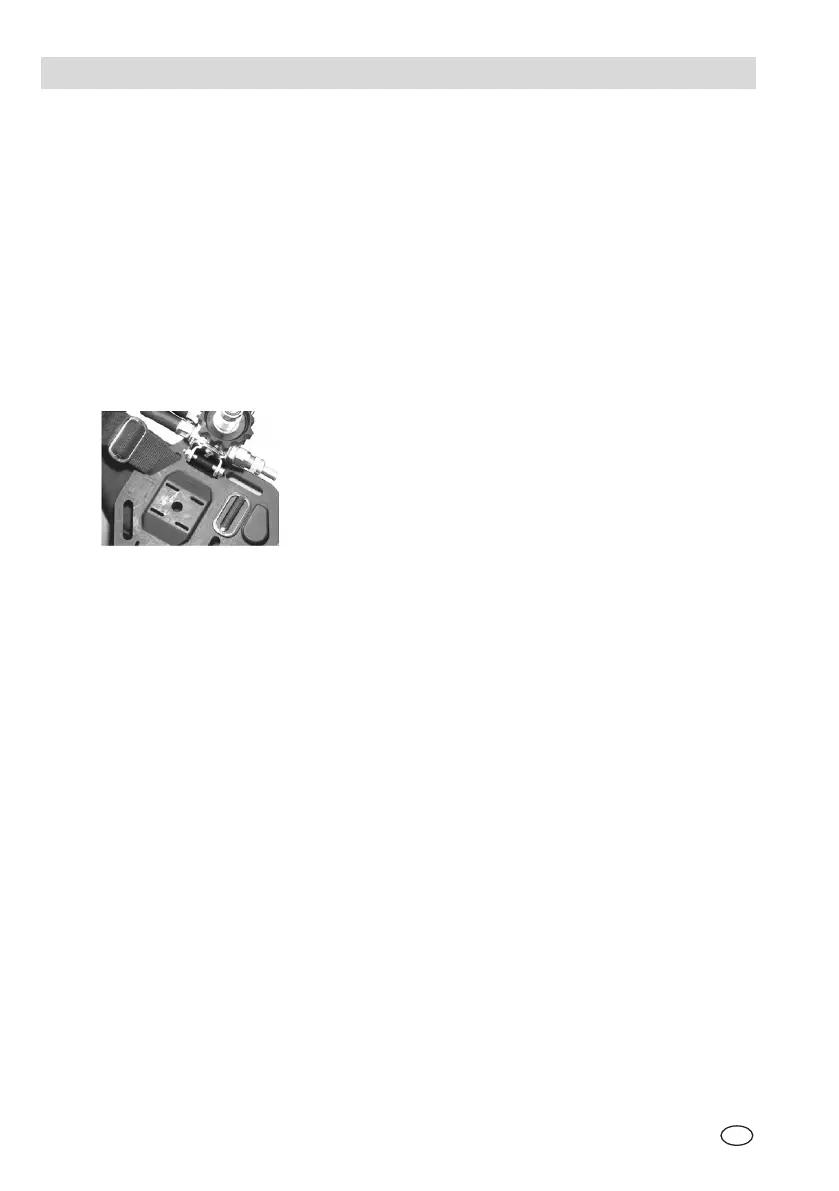

(2) Pasar la cinta L a través de G4 y fijarla con el cierre
K (ver ilustración).
3.3.3. Método de transporte en la cintura, delantero/posterior
El método de transporte es el que se indica en las secciones 3.2.5 y 3.2.2.
(1) Abrochar los cinturones con los cierres J en las ranuras E, de tal forma que
las ranuras H apunten hacia arriba.
(2) Abrochar un atalaje para hombro en las ranuras G1 y G2.
(3) Las líneas del manómetro y de la presión media serán fijados (según se
necesite) con la cinta L en el cierre K.
3.3.4. Método de transporte en la cintura, lateral
El método de transporte se corresponde con la ilustración de la sección 3.2.6.
(1) Montar el cinturón con los cierres J y K tal y como se describe en la
sección 3.3.1.
3.3.5. Método de transporte en el hombro
El método de transporte se corresponde con la ilustración de la sección 3.2.6.
(1) Abrochar sólo un atalaje para hombro en las ranuras G1 y G2.
