DESCRIPTION MSA
80 BD mini
FR

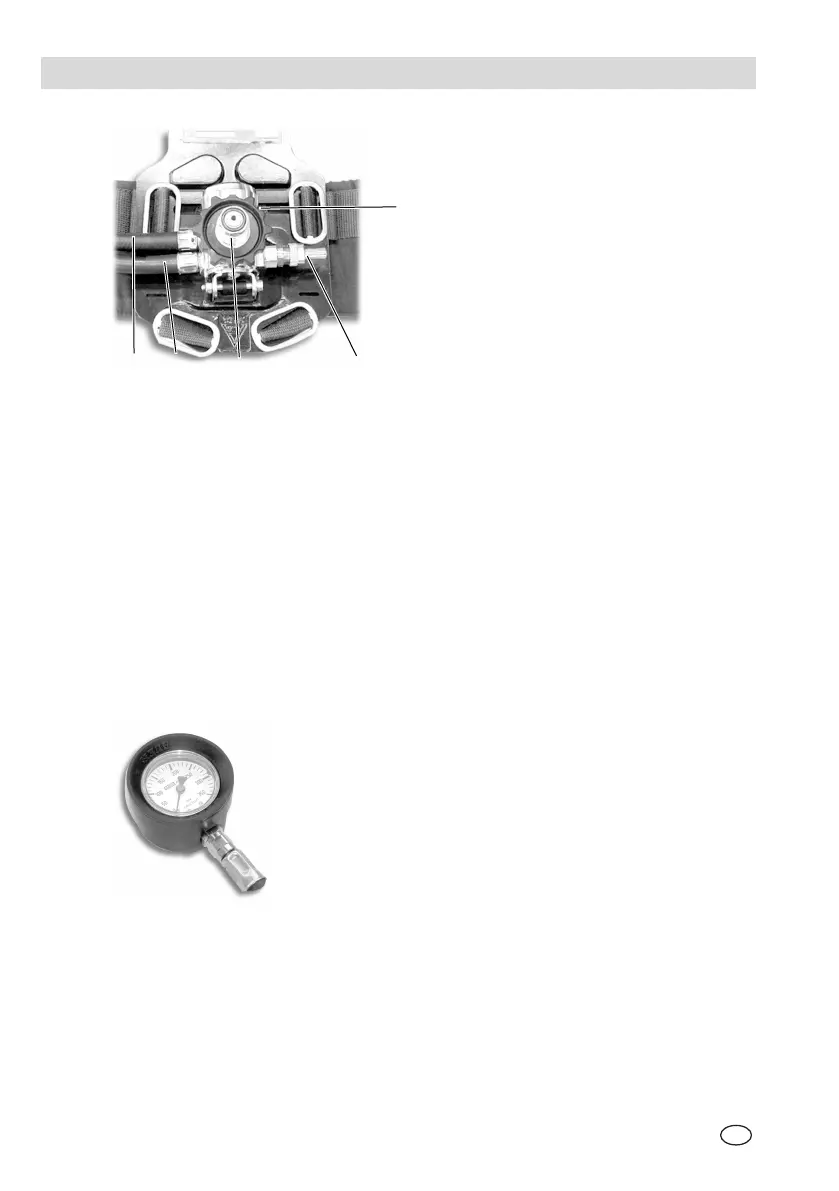

Fig. 2 Détendeur
1 Flexible mo
y
enne
p
ression 4 Dis
p
ositif d'alarme
2
Tu
y
au du manomètre
5
Sou
p
a
p
e de sécurité
3
Connecteur de bouteille
Le détendeur haute pression est fixé sur la partie inférieure de la plaque dorsale
(voir 0). Sur celle-ci vous trouverez la soupape de sécurité, un dispositif d'alarme
(signal sonore), le tuyau moyenne pression et le tuyau du manomètre, à la fin
duquel est connecté le manomètre. Le détendeur haute pression ramène la
pression de la bouteille à 7 bar environ.
La soupape de sécurité entre en fonctionnement si une augmentation de pression
non permise survient (à environ 11 bar) pour empêcher tout dommage tout en
continuant à assurer une alimentation d'air respirable continue.
Le dispositif d'alarme déclenche un signal d'alarme continu quand la pression de
la bouteille chute en dessous de 105±5 bar (réglage d'usine).
Fig. 3 Manomètre
Le manomètre (voir 0) est relié à l'extrémité du tuyau du manomètre.
Le tuyau moyenne pression aboutit à un raccord de moyenne pression sur lequel
est connectée la soupape à la demande.
4
1
2
3
5
