Polski
Instrukcja obsługi
63
Praca z badanym urządzeniem odbywa się w na platformie roboczej (rys.2), która zawiera:

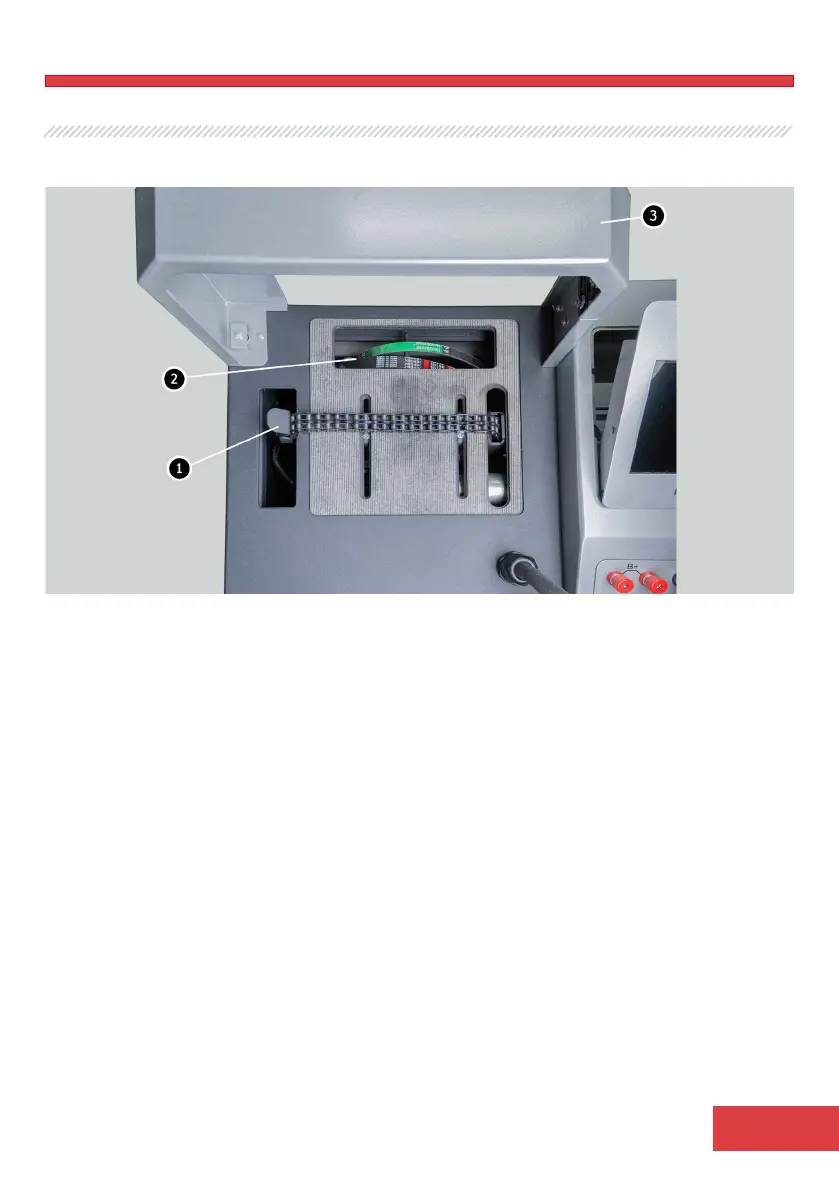

Rysunek 2 – Platforma robocza stanowiska
1 - Łańcuch mocowania urządzenia.
2 - Pasy napędowe alternatora, klinowy i wieloklinowy.
3 - Osłona ochronna. Po podniesieniu osłony proces diagnostyczny jest blokowany.
Panel sterowania (rys. 3), zawiera poniższe podstawowe elementy:
1 - Wyświetlacz - wyprowadzenie danych diagnostycznych.
2 - Panel sterowania zawiera następujące przyciski:
„Altenator & starter tester” – wejście/wyjście w tryb badania alternatorów i rozruszników.
„Voltage regulator tester” – wejście/wyjście w tryb badania regulatora napięcia.
„12V”/ „24V” – wybór napięcia znamionowego badanego urządzenia.
„P-D”, „С”, „RLO”, „SIG”, „СОМ” – wybór typu diagnozowanego alternatora.
„F/67” – tryb badania alternatora, który nie ma wbudowanego regulatora napięcia.
„Tighten chain”/”Chain release” – kontrola dokręcania / poluzowania łańcucha mocowania
urządzenia.
„Tighten belt”/”Belt release” – sterowanie dokręcaniem / poluzowaniem pasa napędowego
alternatora.
„START” – włączanie / wyłączanie klemy 50 w celu uruchomienia rozrusznika.
