Stanowisko MS002 COM
64

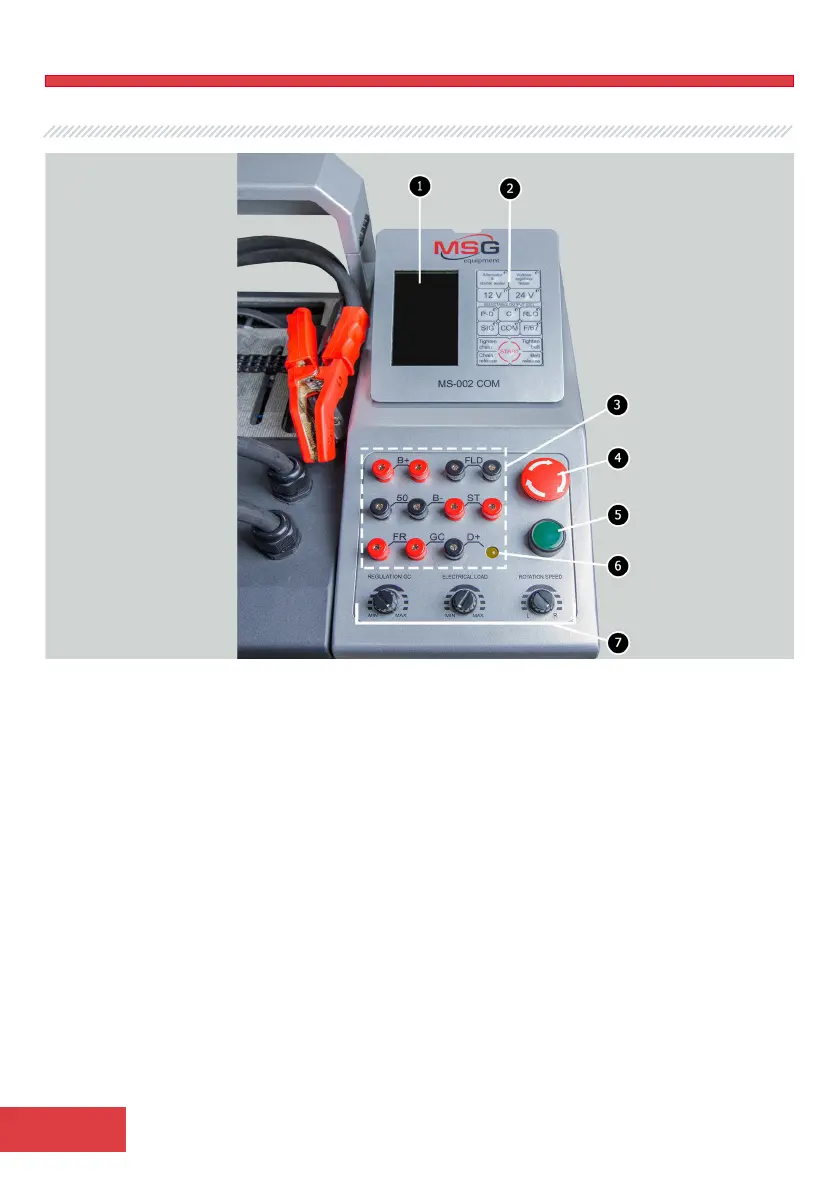

Rysunek 3 – Panel sterowania stanowiska
3 - Wyprowadzenia diagnostyczne do podłączenia do terminali regulatora napięcia:
„В+” – podłączany z terminalami: klema 30, „B+”, „IG”, „S”, „AS”, „BVS”, „A”, „15”;
„FLD” – wyprowadzenia przeznaczone do podłączenia szczotek regulatora napięcia w trybie
sprawdzania regulatora napięcia lub odpowiadających im terminali: „DF”, „F”, „FLD”;
„В-” – minus (masa, klema 31);
„D+” – wejście lampki kontrolnej regulatora napięcia. Przeznaczone do podłączenia terminali
regulatora napięcia: „D+”, ”L”, „IL”, „61”;
„ST” - wyjście do podłączenia do wyprowadzeń stojana (terminali) regulatora napięcia: „P”,
„S”, „STA”, „Stator”;
„GC” – wyprowadzenie jest podłączane do terminala sterującego regulatora napięcia: „COM”,
„SIG”, itp;
„FR” – kontrola obciążenia alternatora, podłączana do: „FR”, „DFM”, „M””;
„50” - wyprowadzenie podłączane do klemy 50 rozrusznika;
4 – Przycisk „EMERGENCY STOP” - awaryjne wyłączenie zasilania stanowiska.
