El trabajo con la unidad diagnosticada se realiza en el área de trabajo (fig.2) que incluye:

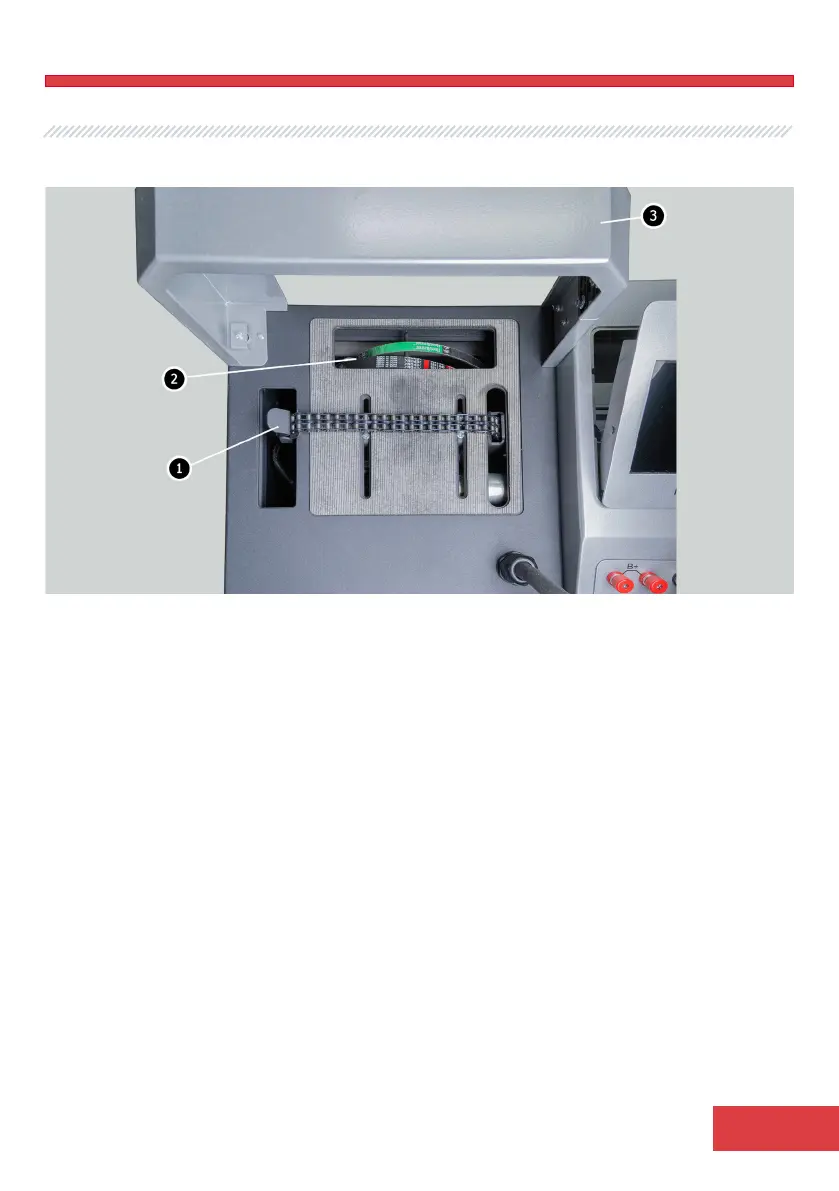

Figura 2. Área de trabajo del banco de pruebas
1 - Cadena de fijación de la unidad.
2 - Correas trapezoidal y correa poli-V de transmisión del alternador.
3 - Cubierta protectora. Si la cubierta protectora está levantada, se bloquea el proceso de
diagnóstico.
El panel de control (Fig. 3), tiene los siguientes elementos principales:
1 – Pantalla: visualización de datos de diagnóstico.
2 - Panel de control tiene los siguientes botones:
«Altenator & starter tester»: entrada/salida al modo de verificación de alternadores y
arrancadores.
«Voltage regulator tester»: entrada/salida al modo de prueba del relé regulador.
«12V»/ «24V»: selección de la tensión nominal de la unidad diagnosticada.
«P-D», «С», «RLO», «SIG», «СОМ»: selección del tipo de alternador a diagnosticar.
«F/67»: modo de verificación del alternador que no tiene un regulador de relé incorporado.
«Tighten chain»/«Chain release»: control de apriete/aflojamiento de la cadena de fijación de
la unidad.
«Tighten belt»/«Belt release»: control de apriete/aflojamiento de la correa de transmisión
del alternador.
