Banco de pruebas MS002 COM
92
«START»: encender/apagar el terminal 50 para iniciar el motor de arranque.

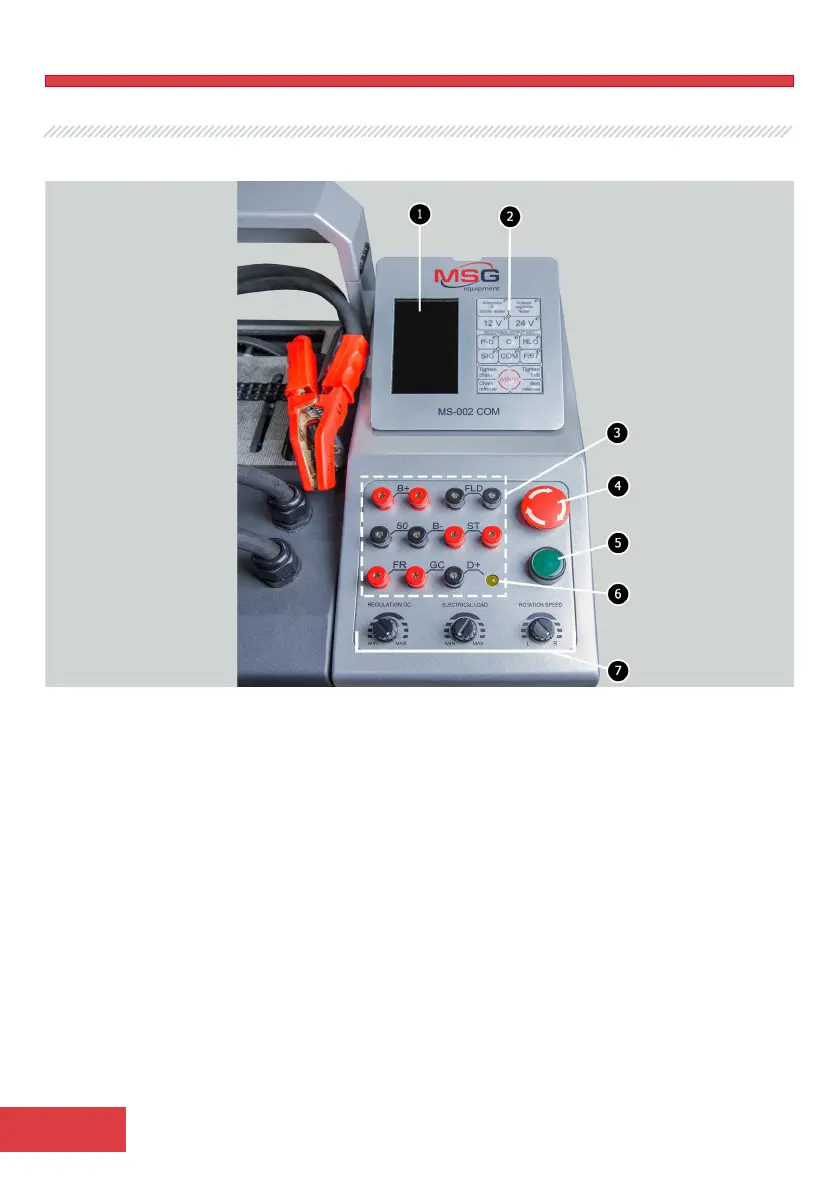

Figura 3. Panel de control del banco de pruebas
3 – Conexiones de diagnóstico para conectar a los terminales del relé regulador:
«В+»: se conecta a terminales: terminal 30, «B+», «IG», «S», «AS», «BVS», «A», «15»;
«FLD»: las salidas están destinadas para la conexión de las escobillas del relé regulador en el
modo de prueba del relé regulador o de los terminales correspondientes: «DF», «F», «FLD»
«В-»: menos (masa, terminal 31);
«D+»: entrada de la lámpara de control del relé regulador. Diseñada para conectar terminales
de relé regulador: «D+», «L», «IL», «61».
«ST»: salida para conectar a los terminales del estator (terminales) del relé regulador: «P»,
«S», «STA», «Stator».
«GC»: la salida se conecta al terminal de control del relé regulador: «COM», «SIG», etc.
«FR»: control de carga del alternador, se conecta a: «FR», «DFM», «M».
«50»: la salida se conecta al terminal 50 del motor de arranque.
4 - Botón "PARADA DE EMERGENCIA" - desconexión de emergencia de la alimentación del soporte.
